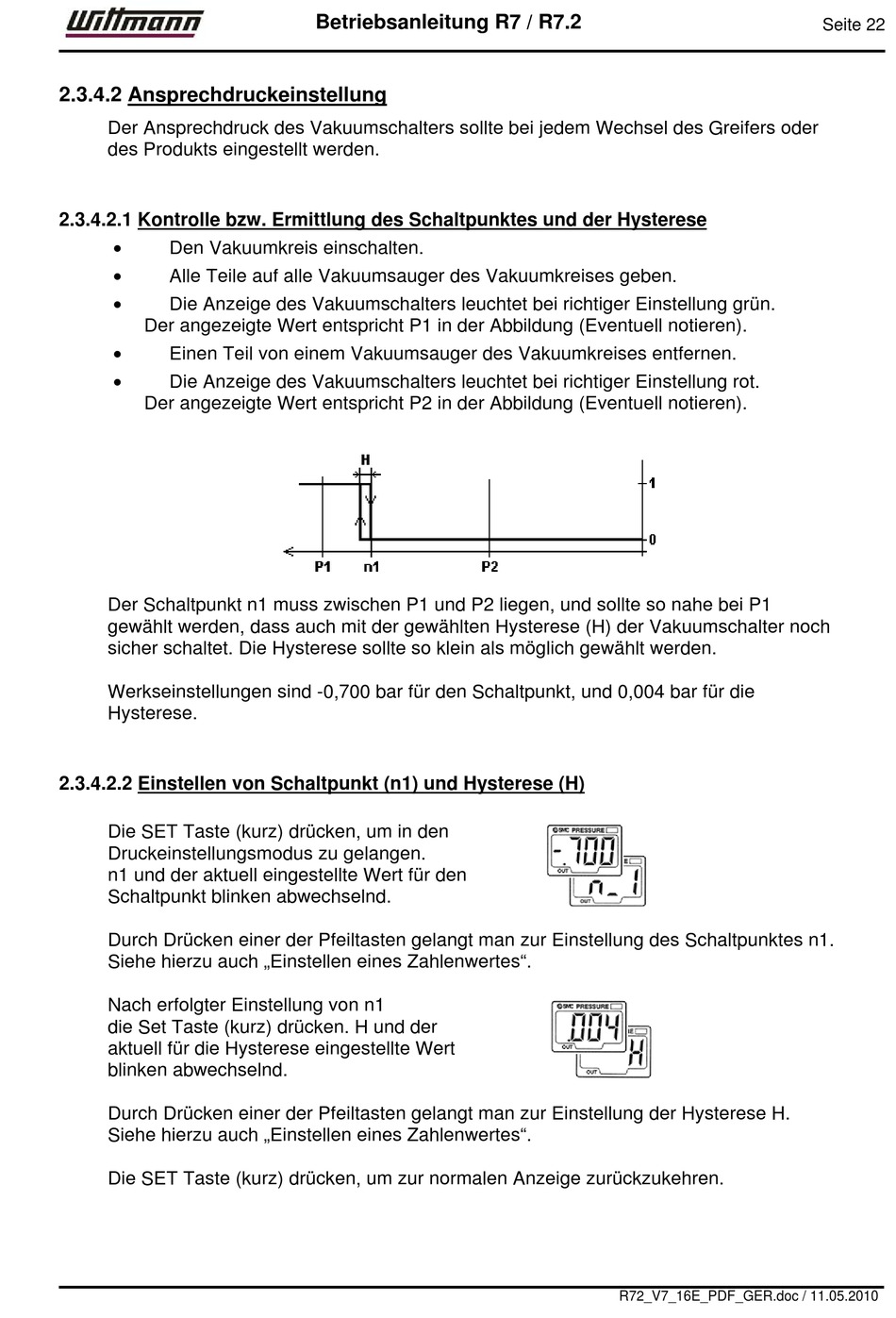

2.3.4.2 Ansprechdruckeinstellung

Der Ansprechdruck des Vakuumschalters sollte bei jedem Wechsel des Greifers oder
des Produkts eingestellt werden.

2.3.4.2.1 Kontrolle bzw. Ermittlung des Schaltpunktes und der Hysterese


Den Vakuumkreis einschalten.

Alle Teile auf alle Vakuumsauger des Vakuumkreises geben.

Die Anzeige des Vakuumschalters leuchtet bei richtiger Einstellung grün.
Der angezeigte Wert entspricht P1 in der Abbildung (Eventuell notieren).

Einen Teil von einem Vakuumsauger des Vakuumkreises entfernen.

Die Anzeige des Vakuumschalters leuchtet bei richtiger Einstellung rot.
Der angezeigte Wert entspricht P2 in der Abbildung (Eventuell notieren).
Der Schaltpunkt n1 muss zwischen P1 und P2 liegen, und sollte so nahe bei P1
gewählt werden, dass auch mit der gewählten Hysterese (H) der Vakuumschalter noch
sicher schaltet. Die Hysterese sollte so klein als möglich gewählt werden.
Werkseinstellungen sind -0,700 bar für den Schaltpunkt, und 0,004 bar für die
Hysterese.

2.3.4.2.2 Einstellen von Schaltpunkt (n1) und Hysterese (H)

Die SET Taste (kurz) drücken, um in den
Druckeinstellungsmodus zu gelangen.
n1 und der aktuell eingestellte Wert für den
Schaltpunkt blinken abwechselnd.
Durch Drücken einer der Pfeiltasten gelangt man zur Einstellung des Schaltpunktes n1.
Siehe hierzu auch „Einstellen eines Zahlenwertes".
Nach erfolgter Einstellung von n1
die Set Taste (kurz) drücken. H und der
aktuell für die Hysterese eingestellte Wert
blinken abwechselnd.
Durch Drücken einer der Pfeiltasten gelangt man zur Einstellung der Hysterese H.
Siehe hierzu auch „Einstellen eines Zahlenwertes".
Die SET Taste (kurz) drücken, um zur normalen Anzeige zurückzukehren.
