Betriebsanleitung R7 / R7.2
Seite 216
Die aus dem Teachprogramm gefilterten Einträge werden in Feldern angezeigt:

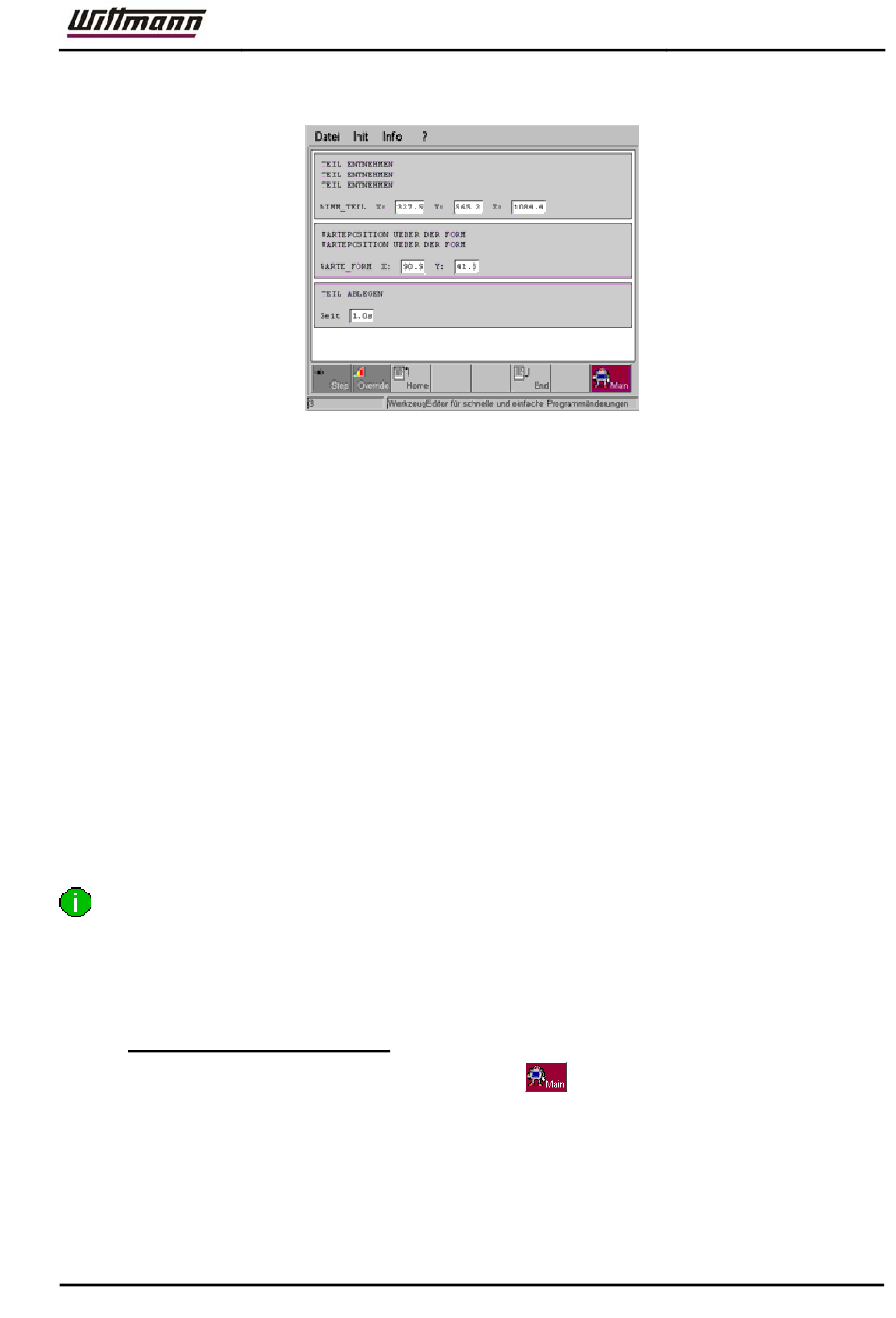

Abb.: Einträge im Werkzeug Editor
Im oberen Teil des Eintrages werden die Kommentare, die zur Anzeige des Befehls
geführt haben, angezeigt. Diese Kommentare sollten auch eine Erklärung enthalten,
was der gefilterte Befehl im Programmablauf bewirkt. Die Qualität dieser Erklärungen
ist jedoch vom Geschick des Erstellers des jeweiligen Teachprogramms abhängig.
Im unteren Teil des Eintrages wird der gefilterte Befehl mit Namen und den
veränderlichen Werten angezeigt. Durch Antippen des zugehörigen Anzeigefeldes
können die jeweiligen Werte mit den aus dem Texteditor bekannten Dialogen verändert
werden:
3.3.1.1 Verfahren
3.3.1.4 Geschwindigkeit
3.3.7.3 Time
3.3.4.1 Band
3.3.4.2 Peripherieausgänge PA
3.3.2 Ablageprogramme
Änderungen werden sofort ins Teachprogramm der Master SPS übernommen.
Sollen die Änderungen dauerhaft erhalten bleiben, muss das Teachprogramm mit den
Funktionen des Datei Menüs auch auf der Smart Media Karte / USB Stick
abgespeichert werden.

3.4.2.3 Werkzeug Editor verlassen

Der Werkzeug Editor wird entweder mit der Taste oder mit der Funktion
Zurück zu Main im Datei Menü verlassen.
R72_V7_16E_PDF_GER.doc / 11.05.2010
