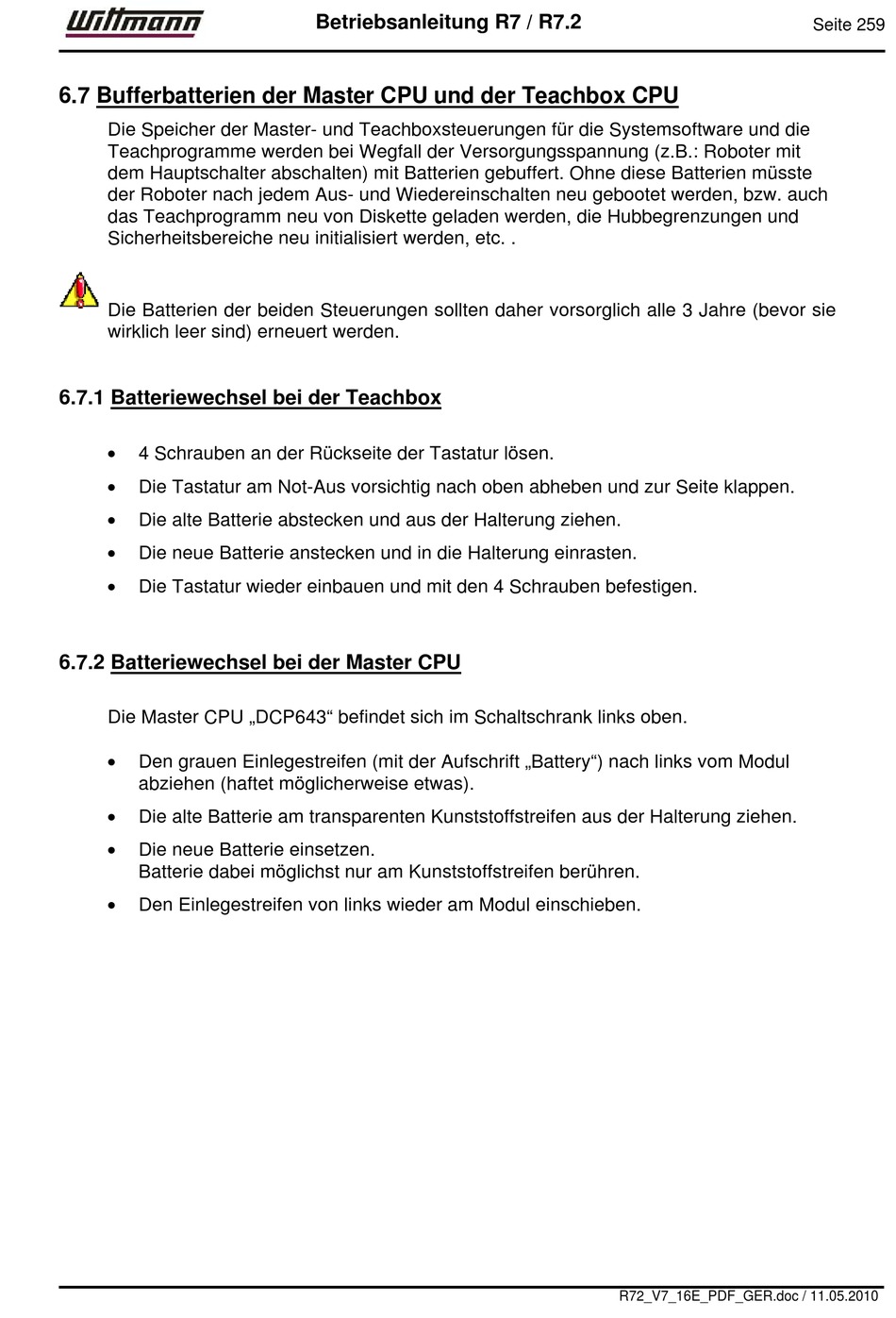

6.7 Bufferbatterien der Master CPU und der Teachbox CPU

Die Speicher der Master- und Teachboxsteuerungen für die Systemsoftware und die
Teachprogramme werden bei Wegfall der Versorgungsspannung (z.B.: Roboter mit
dem Hauptschalter abschalten) mit Batterien gebuffert. Ohne diese Batterien müsste
der Roboter nach jedem Aus- und Wiedereinschalten neu gebootet werden, bzw. auch
das Teachprogramm neu von Diskette geladen werden, die Hubbegrenzungen und
Sicherheitsbereiche neu initialisiert werden, etc. .
Die Batterien der beiden Steuerungen sollten daher vorsorglich alle 3 Jahre (bevor sie
wirklich leer sind) erneuert werden.

6.7.1 Batteriewechsel bei der Teachbox


4 Schrauben an der Rückseite der Tastatur lösen.

Die Tastatur am Not-Aus vorsichtig nach oben abheben und zur Seite klappen.

Die alte Batterie abstecken und aus der Halterung ziehen.

Die neue Batterie anstecken und in die Halterung einrasten.

Die Tastatur wieder einbauen und mit den 4 Schrauben befestigen.

6.7.2 Batteriewechsel bei der Master CPU

Die Master CPU „DCP643" befindet sich im Schaltschrank links oben.

Den grauen Einlegestreifen (mit der Aufschrift „Battery") nach links vom Modul
abziehen (haftet möglicherweise etwas).

Die alte Batterie am transparenten Kunststoffstreifen aus der Halterung ziehen.

Die neue Batterie einsetzen.
Batterie dabei möglichst nur am Kunststoffstreifen berühren.

Den Einlegestreifen von links wieder am Modul einschieben.
