1.9.3. Controller-E/A
Dieses Kapitel erklärt, wie Geräte am E/A in der Control-Box angeschlossen werden. Dieser E/A
ist äußerst flexibel und kann für eine Vielzahl von verschiedenen Geräten verwendet werden, wie
pneumatische Relais, SPS und Not-Aus-Schaltern.

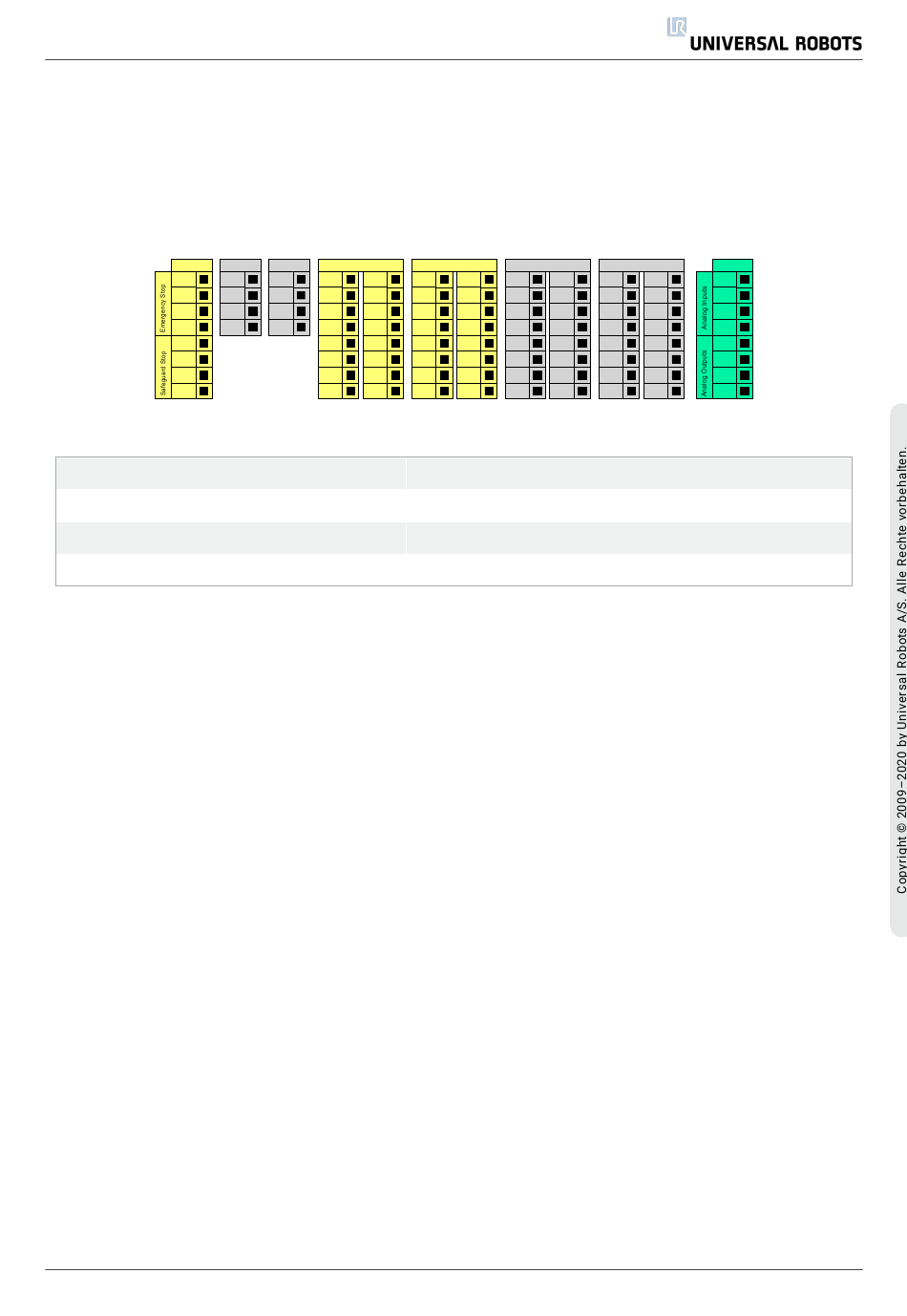

Die folgende Abbildung zeigt die Anordnung der elektrischen Schnittstelle in der Control-Box.
Safety
24V
EI0
24V
EI1
24V
SI0
24V
SI1
Die Bedeutung der verschiedenen Farben ist zu beachten, siehe unten.
Gelb mit roter Schrift
Gelb mit schwarzer Schrift
Grau mit schwarzer Schrift
Grün mit schwarzer Schrift
Der konfigurierbare E/A kann in der GUI entweder als sicherheitsrelevanter E/A oder als E/A für
allgemeine Zwecke konfiguriert werden. Mehr dazu in
Seite 87.
Wie Sie einen Digital-E/A verwenden, wird in den folgenden Unterabschnitten beschrieben.
Beachten Sie den Abschnitt, der die gemeinsamen Spezifikationen beschreibt.
Gemeinsame Spezifikationen für alle Digital-E/A
Dieser Abschnitt definiert die elektrischen Spezifikationen für den folgenden 24 V Digital-E/A der
Control-Box.
• Sicherheits-E/A.
• Konfigurierbare E/A.
• Universal-E/A.
Es ist zwingend erforderlich, UR Roboter nach den für alle drei Eingangsarten gleichen,
elektrischen Spezifikationen zu installieren.
Es ist möglich, den digitalen E/A mit einer internen 24-V-Spannungsversorgung oder mit einer
externen Stromversorgung zu betreiben, indem der Klemmenblock Spannung entsprechend
konfiguriert wird. Dieser Block besteht aus vier Klemmen. Die oberen beiden (PWR und GND) sind
der 24-V- und Erdungsanschluss der internen 24-V-Stromversorgung. Die unteren beiden
Klemmen (24V und 0V) des Blocks umfassen den 24V-Eingang der E/A-Versorgung. Die
Standardkonfiguration verwendet die interne Spannungsversorgung (siehe unten).
Benutzerhandbuch
Remote
Power
ConfigurablebInputs
12V
PWR
24V
24V
GND
GND
CI0
CI4
ON
24V
24V
24V
OFF
0V
CI1
CI5
24V
24V
CI2
CI6
24V
24V
CI3
CI7
ConfigurablebOutputs
DigitalbInputs
0V
0V
24V
24V
CO0
CO4
DI0
DI4
0V
0V
24V
24V
CO1
CO5
DI1
DI5
0V
0V
24V
24V
CO2
CO6
DI2
DI6
0V
0V
24V
24V
CO3
CO7
DI3
DI7
Vorgesehen für Sicherheitssignale
Für die Sicherheit konfigurierbar
Digital-E/A für allgemeine Zwecke
Analog-E/A für allgemeine Zwecke
Teil Teil II PolyScope-Handbuch auf
33
DigitalbOutputs
Analog
0V
0V
AG
DO0
DO4
AI0
0V
0V
AG
DO1
DO5
AI1
0V
0V
AG
DO2
DO6
AO0
0V
0V
AG
DO3
DO7
AO1
UR5
