4. Popis výrobku
Řídící jednotka je umístěna v rozvaděči s upevňovacími otvory na
zadní straně a na spodní straně pro montáž. Rozvaděč může být
namontován buď na čerpadle nebo na stěně.
Rozvaděč, který je napájen ze sítě, zajišťuje napájení
dieselmotoru elektrickou energií potřebnou pro spouštění
a provoz agregátu. Mimoto je napájecí napětí použito k nabíjení
dvou sad baterií. Každá sada baterií je nabíjena přes vlastní
nabíječku. Jestliže napájecí napětí selže, dvě sady baterií
převezmou elektrické napájení řídící skříně.
4.1 Řídící a indikační nástroje
Všechny řídící a indikační nástroje, mimo hlavního vypínače, jsou
umístěny ve dveřích rozvaděče. Viz obr. 1.

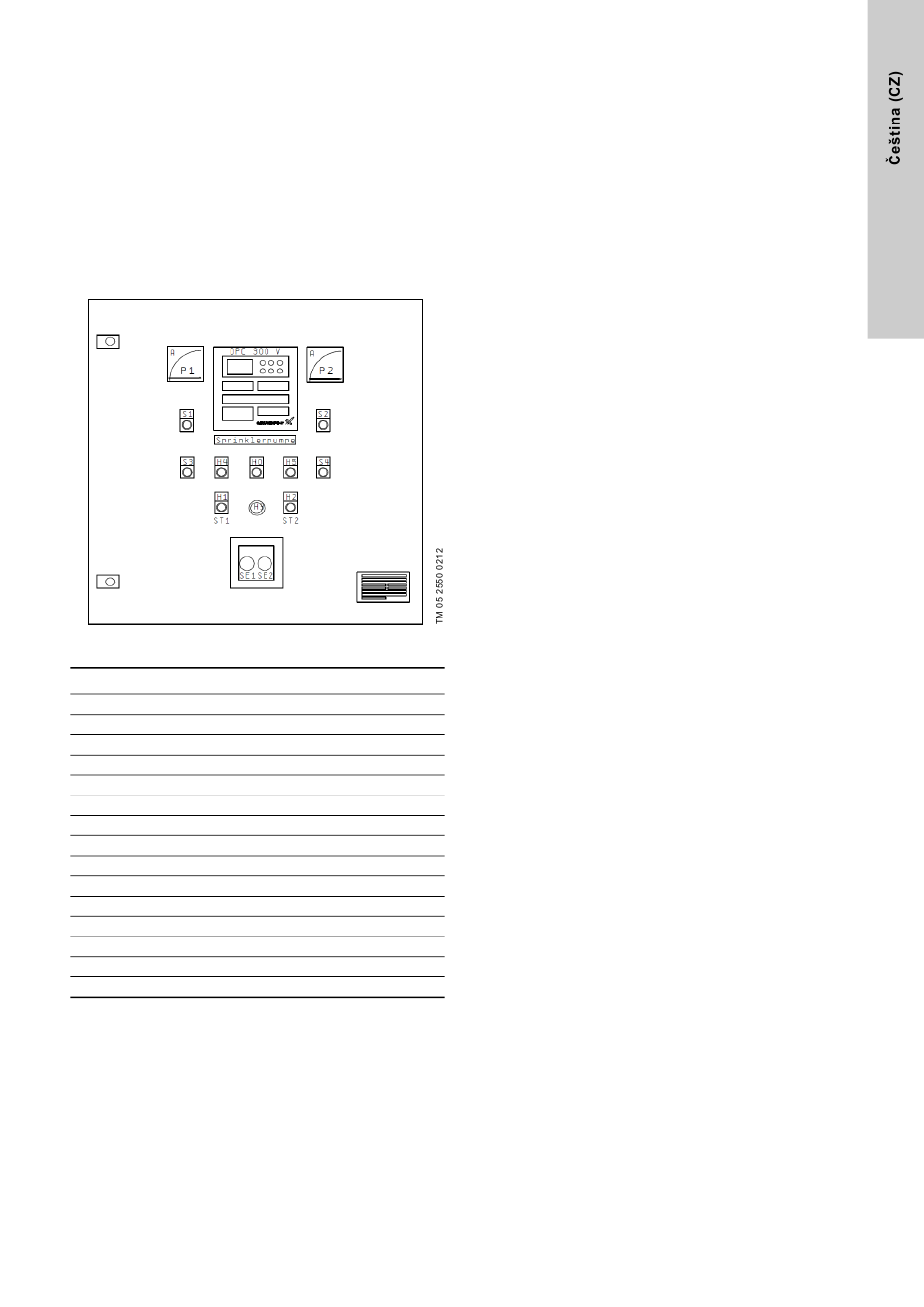

Obr. 1 Dveře rozvaděče
Pol. Označení
DPC 300 V Ovládací panel
H0 Výpadek napájecího napětí
H3 Akustický alarm
H4 Žaluzie otevřené (volitelné)
H5 Ventilátor (volitelné)
P1 Ampérmetr, nabíječka 1
P2 Ampérmetr, nabíječka 2
S1 Zapínání motoru
S2 Vypínání motoru
S3 Zapínání ventilátoru (volitelné)
S4 Vypínání ventilátoru (volitelné)
SE1 Nouzové zapnutí 1
SE2 Nouzové zapnutí 2
ST1+H1 Test, nouzové zapnutí 1
ST2+H2 Test, nouzové zapnutí 2
Ovládací prvky a signálky mají následující funkce:
Ovládací panel (DPC 300 V)
Ovládací panel obsahuje tlačítka potřebná k nastavení parametrů
řídící jednotky, textový displej pro zobrazení stavu a odečtení
poruch, stejně jako různé signálky. Je umístěn ve dveřích skříně.
Ovládací panel je popsán v části
Výpadek napájecího napětí (H0)
Žlutá signálka se rozsvítí v případě výpadku sítě, což znamená,
že napájecí napětí kleslo pod 200 V.
Akustický alarm (H3)
Bzučák je aktivován v případě poruchy.
Otevřené žaluzie (H4)
Bílá kontrolka svítí, když jsou žaluzie otevřené, bez ohledu na to,
zda byly otevřeny automaticky řídící jednotkou nebo ručně
pomocí tlačítka [Start ventilator - Zapnutí ventilátoru].
Ventilátor zap. (H5)
Bílá kontrolka svítí, když v místnosti běží ventilátor, bez ohledu
na to, zda byla aktivována automaticky řídící jednotkou nebo
ručně stisknutím tlačítka [Start ventilator - Zapnutí ventilátoru].
Ampérmetr, nabíječka 1 (P1)
Ampérmetr pro nabíječku 1 ukazuje nabíjecí proud baterie
sady A.
Ampérmetr, nabíječka 2 (P2)
Ampérmetr pro nabíječku 2 ukazuje nabíjecí proud baterie
sady B.
Zapnutí motoru (S1)
Tlačítko slouží ke spuštění čerpadla ručně v souvislosti
s uvedením do provozu, servisu atd.
Zastavit motor (S2)
Tlačítko se požívá na zastavení čerpadla po automatickém nebo
ručním zapnutí.
Zapnutí ventilátoru (S3)
Řídící jednotka normálně otevírá žaluzie a aktivuje ventilátor
v místnosti když dieselmotor zapíná. Je však také možné otevřít
žaluzie a aktivovat v ventilátor v místnosti ručně stisknutím tohoto
tlačítka.
Zastavení ventilátoru (S4)
Řídící jednotka normálně zavírá žaluzie a deaktivuje ventilátor
v místnosti automaticky při zastavení dieselmotoru. Je však také
možné uzavřít žaluzie a deaktivovat ventilátor v místnosti ručně
stisknutím tohoto tlačítka.
Nouzové zapnutí 1 (SE1)
Pokud selže postup automatického spuštění nebo řídící jednotka
je vadná, může se čerpadlo spusti ručně stisknutím tohoto
tlačítka po rozbití skla. Držte tlačítko stisknuté, až dieselmotor
spustí, ale ne déle než 15 sekund. Pokud stisknete toto tlačítko,
nouzové spouštěcí zařízení 1 bude aktivováno.
Nouzové zapnutí 2 (SE2)
Pokud postup automatického spouštění selže nebo je řídící
jednotka vadná, může se čerpadlo spustit ručně stisknutím tohoto
tlačítka po rozbití skla. Držte tlačítko stisknuté, až dieselmotor
spustí, ale ne déle, než 15 sekund. Pokud stisknete toto tlačítko,
aktivuje se nouzové spouštěcí zařízení 2.
8. Ovládací panel.
