GRUNDFOS ANLEITUNG

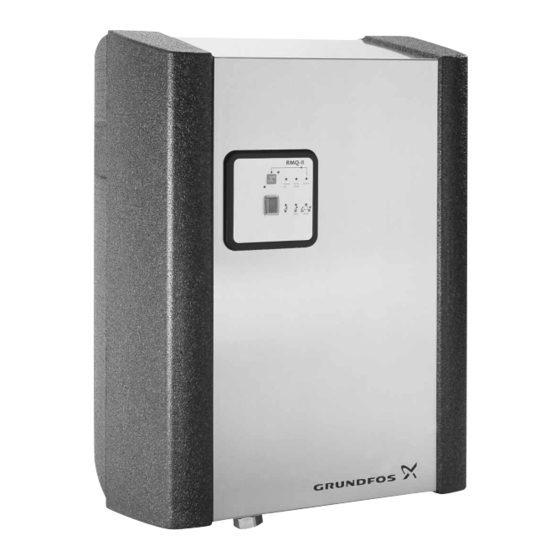

RMQ-B
Montage- und Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos RMQ-B

Inhaltszusammenfassung für Grundfos RMQ-B

  • Seite 1 GRUNDFOS ANLEITUNG RMQ-B Montage- und Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Deutsch (DE) Montage- und Betriebsanleitung 2. Lieferung Übersetzung des englischen Originaldokuments Lieferumfang: INHALTSVERZEICHNIS • Regenwassermanager RMQ Seite • Wandhalterung inklusive Schrauben und Dübel Verwendete Symbole • Schwimmerschalter zur Niveauregelung mit 20 m Kabel Lieferung • Anschlussstücke für das Anschließen Produktbeschreibung von Rohrleitungen Typenschlüssel •...

  • Seite 3: Typenschlüssel

    5. Technische Daten Die wichtigsten Bauteile des Regenwassermanagers RMQ zeigt Abb. 1. 5.1 Betriebsbedingungen Förderstrom Q RMQ -35 4,0 m RMQ -45 4,5 m Förderhöhe H RMQ -35 35 m RMQ -45 45 m Medientemperatur +5 °C bis +35 °C Max.

  • Seite 4: Installation

    6. Installation 3. Wird ein Rohrbogen installiert, muss das gerade Rohrstück mit der Nennweite DN 70 eine senk- rechte Fallstrecke von mindestens 50 cm aufwei- 6.1 Aufstellungsort sen. Den Überlauf über ein Entlüftungsrohr an Wird der Regenwassermanager RMQ unterhalb der die Kanalisation/das Abwassersystem anschlie- Rückstauebene installiert, ist der Überlauf an eine ßen.

  • Seite 5: Anschließen Der Trinkwasserleitung

    6.4 Anschließen der Trinkwasserleitung 6.5 Anschließen des Saugschlauchs (vom Regenwasserspeicher) Das eingebaute Schwimmerventil ist auf einen Druck von maximal 6,0 bar ausgelegt. Der Saugschlauch muss mindestens einen Innen- Im Zulauf des Schwimmerventils ist ein einfacher Fil- durchmesser von 1" (25 mm) besitzen. ter eingebaut.

  • Seite 6: Anschließen Des Druckschlauchs

    6.6 Anschließen des Druckschlauchs Das Schwimmerschalterkabel ist in einem Hinweis Es wird empfohlen, auf der Druckseite der Pumpe Kabelschutzrohr zu verlegen. ein Absperrventil einzubauen. Empfehlung: Der Regenwasserspeicher sollte über Vorgehensweise ein Rohr mit einer Nennweite von z.B. DN 100 mit dem RMQ verbunden werden.

  • Seite 7: Inbetriebnahme

    7. Inbetriebnahme 5. Die Spannungsversorgung einschalten. – Die Pumpe läuft an und die Meldeleuchte Der Regenwassermanager RMQ wird immer über "Only" für die ausschließliche Versorgung über das Trinkwassernetz in Betrieb genommen. Werksei- das Trinkwassernetz leuchtet. Leuchtet die tig ist der RMQ auf die Betriebsart "Only" eingestellt. Meldeleuchte nicht, den Regenwassermana- Das bedeutet, dass die Wasserversorgung aus- ger durch Drücken der entsprechenden Taste...

  • Seite 8: Bedienfeld

    8. Bedienfeld Abb. 12 Bedienfeld...
  • Seite 9 Pos. Bauteil Beschreibung Diese Meldeleuchte zeigt an, dass die Pumpe betriebsbereit ist. Durch Drücken der Taste [On/Off] wird die Pumpe ein- bzw. ausgeschaltet. Die Taste dient auch zum manuellen Zurücksetzen der Alarmmeldung "Alarm". • Zum Zurücksetzen der Alarmmeldung die Taste einmal drücken. •...

  • Seite 10: Störungsübersicht

    10. Entsorgung Dieses Produkt sowie Teile davon müssen umwelt- gerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werk- statt. Technische Änderungen vorbehalten.

  • Seite 11: Anhang

    Anhang Suction lift/suction pipe Suction pipe...

  • Seite 12: Konformitätserklärung

    We, Grundfos, declare under our sole responsibility that the product Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt RMQ-B, to which the declaration below relates, is in conformity with RMQ-B, auf das sich diese Erklärung bezieht, mit den folgenden...
  • Seite 14 Argentina China Hong Kong Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Pumps (Hong Kong) Ltd. Ruta Panamericana km. 37.500 Centro 10F The Hub, No. 33 Suhong Road Unit 1, Ground floor Industrial Garin Minhang District Siu Wai Industrial Centre 1619 Garín Pcia.
  • Seite 15 Malaysia Serbia Turkey GRUNDFOS Pumps Sdn. Bhd. Grundfos Srbija d.o.o. GRUNDFOS POMPA San. ve Tic. Ltd. 7 Jalan Peguam U1/25 Omladinskih brigada 90b Sti. Glenmarie Industrial Park 11070 Novi Beograd Gebze Organize Sanayi Bölgesi 40150 Shah Alam Phone: +381 11 2258 740...
  • Seite 16 96499174 0516 ECM: 1183880 www.grundfos.com...
