Hladina kvapaliny v plniacej nádrži.
Hladinu kvapaliny v plniacej nádrži je možné monitorovať
inštaláciou hladinového snímača. Ak hladina klesne pod určitú
hodnotu, bude digitálny výstup DO12 aktivovaný. V závislosti na
verzii, môže byť motor naštartovaný. "Level" sa objaví na hornom
riadku displeja ako príčina pre spustenie.
Kábel snímača je monitorovaný kvôli prerušeniu vodičov a skratu
(uzavretý obvod, odpor 392 Ohmov, odpor otvoreného obvodu
1100 Ohmov). V prípade poruchy kábla snímača, rozsvieti sa
svetielko "CONNECTION SENSOR ALARM". Digitálny výstup
DO2 bude taktiež aktivovaný. Ak porucha už nepretrváva, bude
indikácia poruchy automaticky resetovaná.
Presakovanie motorovej nafty alebo oleja
Riadiaca jednotka môže byť vybavená monitorovacím zariadením
pre zistenie presakovania nafty z nádrže alebo oleja z motora
(zhromažďuje sa v panvici pod čerpadlom).
Monitorovanie presakovania prebieha pomocou
vyhodnocovacieho zariadenia a sondy.
Vyhodnocovacie zariadenie je inštalované samostatne mimo
ovládaciu skriňu.

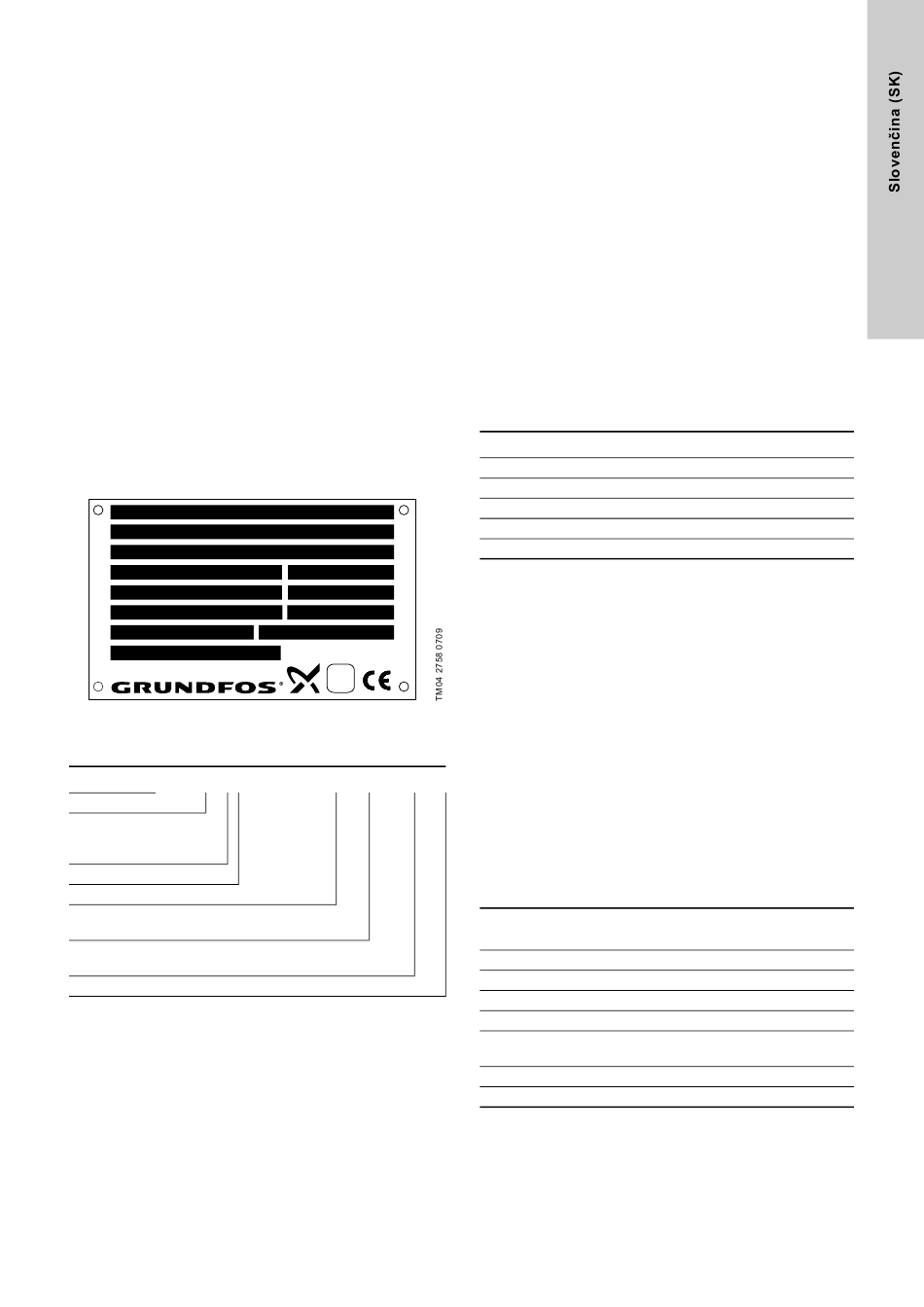

6. Identifikácia
6.1 Typový štítok
Riadiaca jednotka môže byť identifikovaná pomocou typového
štítku.
Type: Control FS 1 Dieselmotor 24 V/230 V
Produkt Nr.: 96750712
Serien Nr.: 3000213230
Versorgungsspannung: 230V
Batteriespannung: 24V
Batteriekapazität: 120AH
VdS-Nr.: G
Made in Germany P1 0824
Obr. 3 Typový štítok
6.2 Typový kľúč
Príklad Control FS 1 Dieselový motor 24 V /230 V VdS
Typový rozsah
Použitie:
FS: pre sety požiarnych
čerpadiel
Počet čerpadiel
Dieselový motor
Napätie batérií:
24 V
Vstupné napätie:
230 V
Schválenie VdS
Batt.-typ: Blei
Schutzart: IP54
Frequenz: 50 Hz
Anschlussleistung: 3 KW
VdS
7. Technické údaje
Rozvádzač: Oceľový plech, červený.
Trieda krytia: IP54.
Rozmery š x v x h: 760 x 760 x 210.
Hmotnosť: 57 kg.
Vstupné napätie: 1 x 230 VAC (+ 10 %/- 15 %),
50/60 Hz, PE.
Max. spotreba prúdu: 13 A.
Rezervná poistka: Max. 20 A.
Spájajúce póly: L1, N = 2,5 - 6 mm
Emisie hluku EMC: Podľa EN61000-6-3.
Odolnosť proti rušeniu EMC: Podľa EN 61000-6-2.
Okolitá teplota: -5 do +40 °C.
Krajina pôvodu Nemecko.
Vstupy
Riadiaca jednotka má päť analógových vstupov a sedem
digitálnych vstupov, z ktorých päť je monitorovaných.
Viď nižšie uvedené tabuľky. Tabuľky taktiež uvádzajú označenie
svoriek a pre digitálne vstupy stav pri aktivácii.
Analógové vstupy
Analógový vstup
Hladina paliva
Tlak oleja
Teplota motora
Otáčky (generátor)
Snímač otáčok
Elektrické údaje analógových vstupov
Trieda napätia: Žiadna.
Izolačné napätie: 50 V (vo vzťahu k zemi).
Skúšobné izolačné napätie: Žiadne.
Vstupný odpor: 1,5 kOhm.
Vstupné rozlíšenie: 19,5 mV.
Presnosť pri 25 °C: ± 0,4 %.
Odchýlka: 8 bitov.
Integračný čas. 150 ms.
Čítací interval: 40 ms.
Analógové vstupy nie sú odolné proti skratu.
Údaje impulzného vstupu, ku ktorému môže byť pripojený snímač
pre monitorovanie generátora:
Max. frekvencia: 10 kHz.
Vstupný odpor: 4,85 kOhm.
Vstupné napätie: ± 30 V.
Momentálny vstup: 7 mA.
Digitálne vstupy
Digitálny vstup
Externá porucha*/**
Spínač tlaku oleja
Teplota motora
Poloha palivového ventilu *
Hladinový spínač, plniaca
nádrž*/**
Tlakový spínač 1*
Tlakový spínač 2*
* Monitorovaný.
** Voliteľné.
2
.
Svorka
X3, 20
X3, 19
X3, 18
X3, 15
X3, 21 + 22
Poloha pri
Svorka
aktivácii
X3, 1 + 2
X3, 3 Uzavretý
X3, 4 Uzavretý
X3, 5 + 6 Otvorená
X3, 7 + 8 Uzavretý
X3, 9 + 10 Uzavretý
X3, 11 + 12 Uzavretý
