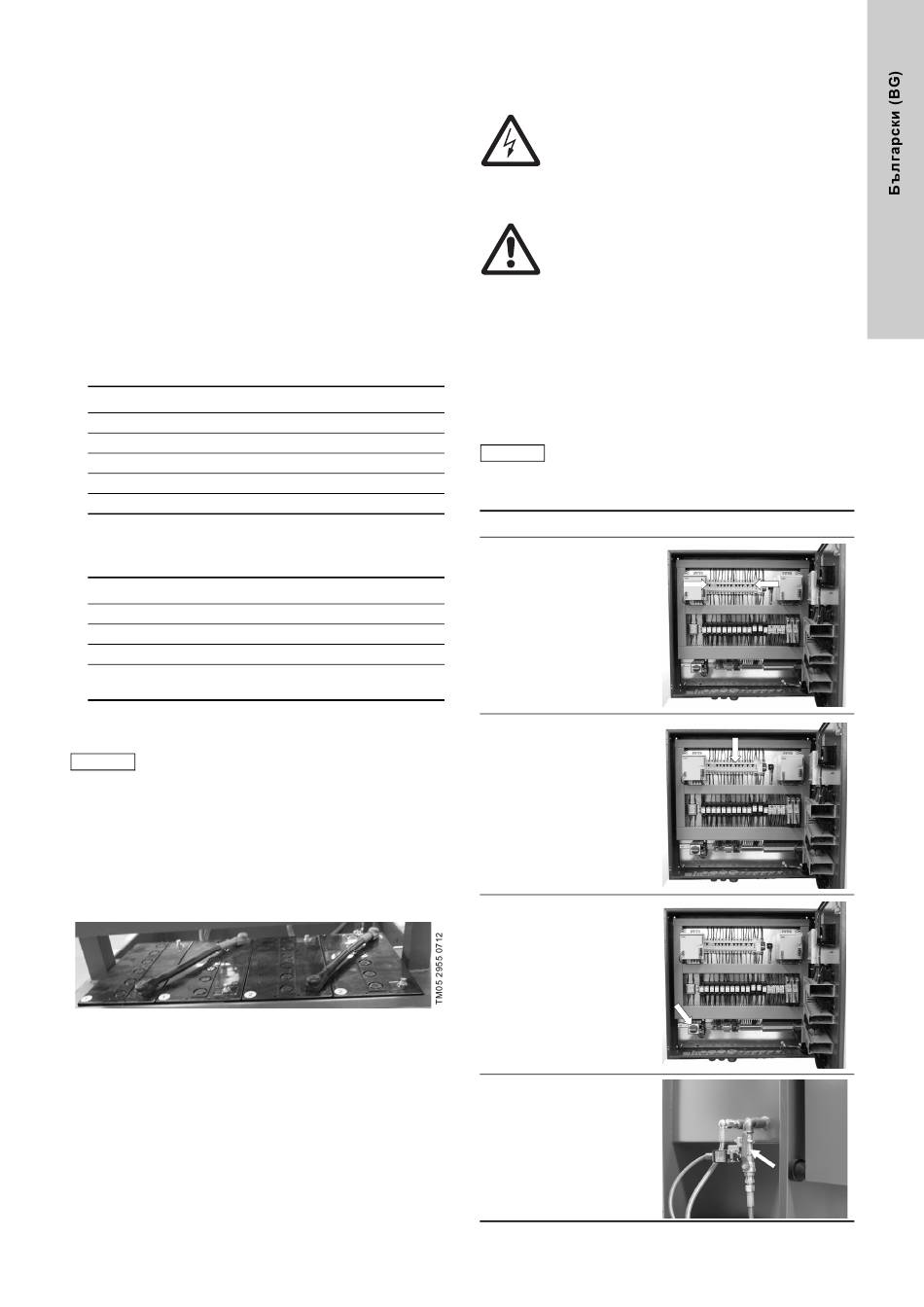

Ако контролерът е доставен отделно, т.е. в случай на Flex
версия или обновяване на система, трябва да се осигурят
следните допълнителни връзки:
• Свържете двете батерии към клеморед Х1. Свържете L+ от
батерия A към клема 1 и L+ от батерия B към клема 3.
Свържете стартиращо реле 1 към клема 4 и стартиращо
реле 2 към клема 5. Свържете общия проводник с
отрицателен потенциал към клема 2.
• Свържете генератора към клеморед X3. Свържете B+ към
клема 14, D+ към клема 17, отрицателния потенциал към
клема 16 и сигналът за обороти от генератора към
клема 15. Ако сигналът от сензора за обороти се използва
за следене на оборотите вместо сигнала от генератора,
свържете сензора за оборотите към клеми 21 и 22 на
клеморед X3.
• Свържете стоп вентила за прекъсване на подаването на
гориво към клема 13 (цифров изход) на клеморед Х3.
• Свържете следните кабели за сензори от
противопожарната помпа към аналоговите входове на
клеморед X3.
Кабел за сензор
Сензор за температура
Сензор за налягане на маслото
Сензор за ниво, горивен резервоар
Обороти (генератор)
Сензор за обороти
• Свържете следните кабели за сензори от
противопожарната помпа към цифровите входове на
клеморед X3.
Кабел за сензор
Пресостат на маслото
Превключвател за температура, двигател
Позиция на вентила за гориво
Превключвател за ниво, обезвъздушаващ
резервоар
10.3 Свързване на батериите
Преди да свържете батериите, изключете
Внимание
ел. захранването чрез поставяне на главния
превключвател в позиция "OFF".
Един комплект батерии включва две батерии, фабрично
свързани последователно. Първо свържете положителния
полюс на комплект батерии 1. След това свържете
отрицателния полюс на комплект батерии 1.
Положителният полюс е оцветен в червено, отрицателният в
черно. Изпълнете същата процедура за комплект батерии 2.
Вижте фиг. 7.
Фиг. 7 Свързване на батериите
11. Пуск
Инструкциите по-долу предполагат, че контролерът е
монтиран съгласно раздел
комплект е свързан правилно към контролера.
Помпеният комплект трябва да се подготви за пуск съгласно
инструкциите за монтаж и експлоатация на помпата и
дизеловия двигател. Настройте пресостатите според
необходимите стойности за налягането. Вижте инструкциите
Клема
за монтаж и експлоатация на пресостатите.
18
19
Указание
20
15
Процедура за пуск:
21 + 22
Стъпка
1. Отворете вратата на
шкафа и проверете
дали всички
Клема
предпазители са
включени.
3
4
5 + 6
7 + 8
2. Изключете предпазител
F7, за да предотвратите
автоматично включване
на помпения комплект.
3. Включете контролера
като поставите главния
превключвател в
позиция "ВКЛ.".
Затворете вратата на
шкафа. Ако връзката с
ел. мрежа е
осъществена правилно,
индикаторът "POWER
SUPPLY" ще светне.
4. Отворете горивния кран
на резервоара за
гориво.
Предупреждение
Пускът трябва да бъде извършен от
оторизиран персонал. Не докосвайте
каквито и да са електрически компоненти,
по които тече ток, при отворена врата на
шкафа. Избягвайте физически контакт със
заземени метални части (тръби, рами и др.).
Предупреждение
Спазвайте инструкциите за безопасност и
процедурата за пуск в инструкциите за
монтаж и експлоатация на дизеловия
двигател и помпата.
10. Монтаж и че помпеният
Преди пуск на системата, проверете дали са
затегнати добре винтовете на клемите на
контролера и предавателите на сигнали.
Илюстрация
