4. Popis výrobku
Riadiaca jednotka je umiestnená v rozvádzači s upevňovacími
otvormi na zadnej strane a na spodnej strane pre montáž.
Rozvádzač môže byť namontovaný buď na čerpadlo alebo na
stenu.
Rozvádzač, ktorý je napájaný zo siete, zaisťuje napájanie motora
elektrickou energiou potrebnou pre spustenie a prevádzku
agregátu. Okrem toho je napájacie napätie použité pre nabíjanie
dvoch setov batérií. Každý set batérií je nabíjaný cez vlastnú
nabíjačku. Ak napájacie napätie zlyhá, dva sety batérií prevezmú
elektrické napájanie rozvádzača.
4.1 Riadiace a indikačné nástroje
Všetky riadiace a indikačné nástroje, okrem hlavného vypínača,
sú umiestnené vo dverách rozvádzača. Viď obr. 1.

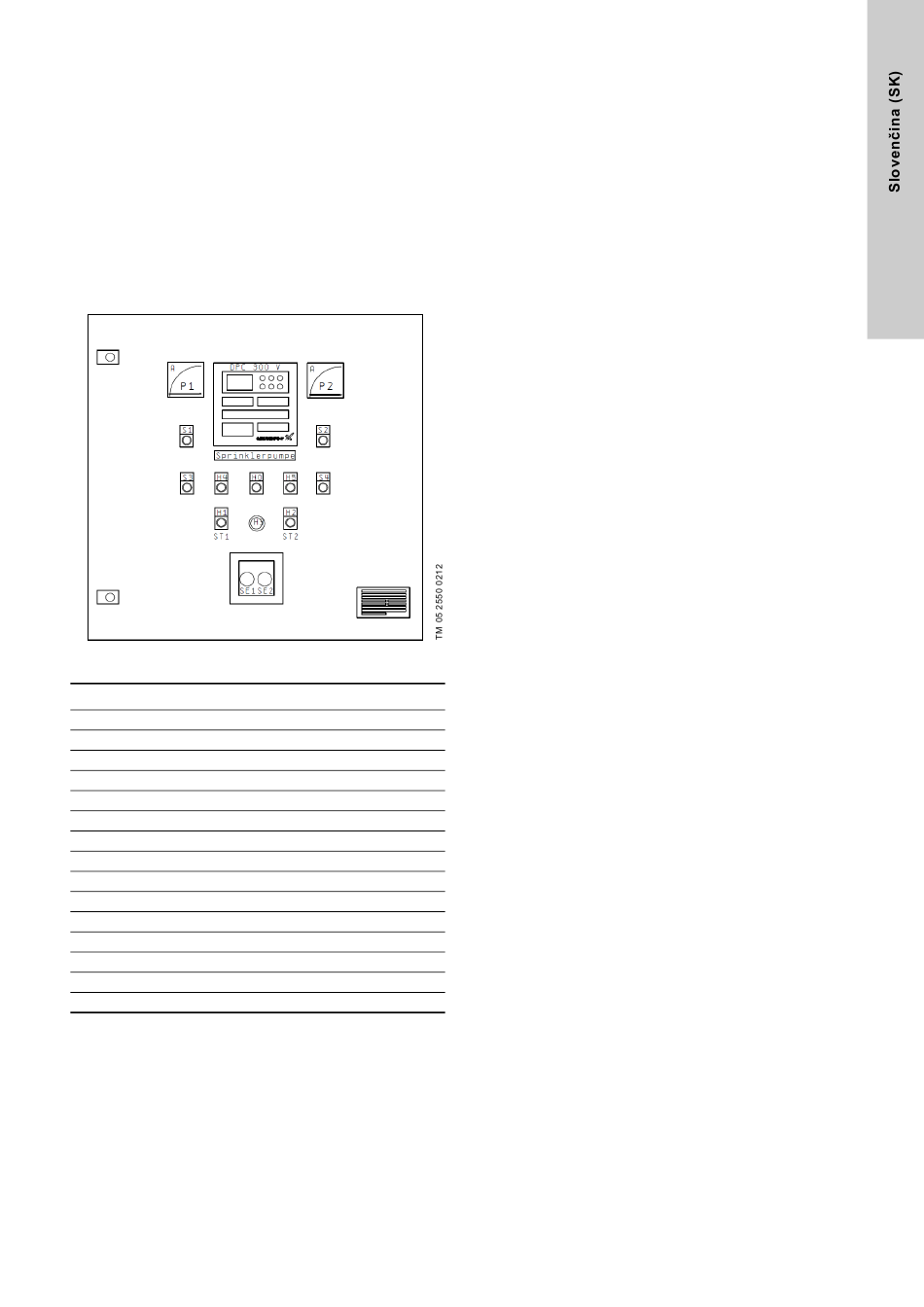

Obr. 1 Dvere rozvádzača
Poz. Označenie
DPC 300 V Ovládací panel
H0 Výpadok napájacieho napätia
H3 Akustický alarm
H4 Žalúzie otvorené (voliteľné)
H5 Ventilátor zapnutý (voliteľné)
P1 Ampérmeter, nabíjačka 1
P2 Ampérmeter, nabíjačka 2
S1 Zapnúť motor
S2 Vypnúť motor
S3 Zapnúť ventilátor (voliteľné)
S4 Vypnúť ventilátor (voliteľné)
SE1 Núdzové zapnutie 1
SE2 Núdzové zapnutie 2
ST1+H1 Test, núdzové zapnutie 1
ST2+H2 Test, núdzové zapnutie 2
Ovládacie prvky a svetielka majú nasledujúce funkcie:
Ovládací panel (DPC 300 V)
Ovládací panel obsahuje tlačidlá potrebné pre nastavenie
parametrov riadiacej jednotky, textový displej pre zobrazenie
stavu a porúch, ako aj rôzne svetielka. Je umiestnený vo dverách
skrine. Ovládací panel je popísaný v časti
Výpadok napájacieho napätia (H0)
Žlté svetielko sa rozsvieti v prípade výpadku siete, čo znamená,
že napájacie napätie kleslo pod 200 V.
Akustický alarm (H3)
V prípade poruchy sa aktivuje bzučiak.
Otvorené žalúzie (H4)
Biele svetielko svieti, keď sú žalúzie otvorené, bez ohľadu na to,
či boli otvorené automaticky riadiacou jednotkou alebo ručne
pomocou tlačidla [Start ventilator - Zapnutie ventilátora].
Ventilátor zap. (H5)
Biele svetielko svieti, keď je v miestnosti spustený ventilátor, bez
ohľadu na to, či bol aktivovaný automaticky riadiacou jednotkou
alebo ručne pomocou tlačidla [Start ventilator - Zapnutie
ventilátora].
Ampérmeter, nabíjačka 1 (P1)
Ampérmeter pre nabíjačku 1 ukazuje nabíjací prúd batérie
setu A.
Ampérmeter, nabíjačka 2 (P2)
Ampérmeter pre nabíjačku 2 ukazuje nabíjací prúd batérie
setu B.
Zapnúť motor (S1)
Tlačidlo slúži pre ručné spustenie čerpadla v súvislosti
s uvedením do prevádzky, so servisom atď.
Zastaviť motor (S2)
Tlačidlo sa požíva na zastavenie čerpadla po automatickom
alebo ručnom zapnutí.
Zapnúť ventilátor (S3)
Po spustení naftového motora, riadiaca jednotka otvára žalúzie
normálnym spôsobom a aktivuje ventilátor v miestnosti .
Je taktiež možné otvoriť žalúzie a aktivovať v ventilátor
v miestnosti ručne stlačením tohto tlačidla.
Zastaviť ventilátor (S4)
Po zastavení naftového motora, riadiaca jednotka zatvára žalúzie
normálnym spôsobom a deaktivuje ventilátor v miestnosti.
Je taktiež možné zatvoriť žalúzie a deaktivovať v ventilátor
v miestnosti ručne stlačením tohto tlačidla.
Núdzové zapnutie 1 (SE1)
Ak zlyhá postup automatického spustenia alebo riadiaca jednotka
je chybná, môže sa čerpadlo spustiť ručne stlačením tohto
tlačidla, po rozbití skla. Držte tlačidlo stlačené, až sa spustí
naftový motor, ale nie dlhšie ako 15 sekúnd. Ak stlačíte toto
tlačidlo, bude núdzové spúšťacie zariadenie 1 aktivované.
Núdzové zapnutie 2 (SE2)
Ak zlyhá postup automatického spustenia alebo riadiaca jednotka
je chybná, môže sa čerpadlo spustiť ručne stlačením tohto
tlačidla, po rozbití skla. Držte tlačidlo stlačené, až sa spustí
naftový motor, ale nie dlhšie ako 15 sekúnd. Ak stlačíte toto
tlačidlo, bude núdzové spúšťacie zariadenie 2 aktivované.
