Elektrické údaje digitálnych vstupov
Trieda napätia:
Izolačné napätie:
Skúšobné izolačné napätie:
Výstupné napätie:
Vstupný prúd:
Vstupný čas filtra (software): 150 ms.
Vstupný čas filtra (hardware): 20 ms.
Digitálne vstupy nie sú odolné proti skratu.
Výstupy
Riadiaca jednotka má až dvanásť digitálnych výstupov
(závisiac na zvolenej možnosti), ktoré sú bezpotenciálové
prepínacie kontakty. Signály z digitálnych výstupov môžu byť
predané systému building management.
Digitálne výstupy
Označenie Digitálne výstupy
DO1 Bežná porucha
DO2 Porucha, kábel snímača
DO3 Čerpadlo beží
DO4 Čerpadlo beží
DO5 Obvodné napätie k dispozícii
DO6 Porucha, obvodné napätie
DO7 Čerpadlo vypnuté
DO8 Uvoľniť tlakové spínače
DO9 Chybné DPC 300 V
DO10 Žalúzie aktivované (voliteľné)
DO11 Ventilátor beží (voliteľné)
Nízka hladina v plniacej nádrži
DO12
(voliteľné)
Digitálny výstup X3, 13 je pre pripojenie uzatváracieho ventilu.
Viď časť 10.2 Elektrické pripojenie.
Elektrické údaje výstupov signálneho relé
Trieda napätia:
Izolačné napätie:
Skúšobné izolačné napätie:
Max. napájacie napätie:
Max. zaťaženie:
Min. zaťaženie:
Max. výkon zaťaženia:
7.1 Výrobné nastavenia
Viď časť 8.2 Nastavenie pre informácie o nastavení riadiacej
jednotky.
Sieťový monitor B6, blikacie relé K13 a impulzné relé K14 sú
nastavené vo výrobe. Nastavenie nesmie byť zmenené.
234
Žiadna.
50 V (vo vzťahu k zemi).
Žiadne.
12 V.
8 mA.
Svorka
X4, 1-3
X4, 4-6
X4, 7-9
X4, 10-12
X4, 13-15
X4, 16-18
X4, 19-21
X4, 22-24
X4, 25-27
X4, 28-30
X4, 31-33
X4, 34-36
Kategória 1.
115 V (vo vzťahu k zemi).
1,5 kVAC.
115 VAC.
2 A, 115 V.
100 mA, 12 VDC.
230 VA / 24 W.
8. Ovládací panel
Ovládací panel slúži pre nastavenie parametrov, zobrazenie
stavu a indikáciu alarmu pomocou displeja a svetielok, rovnako
ako pre resetovanie alarmov.
Ovládací panel je rozdelený do dvoch častí (viď obr. 4):
• displej s ovládacími tlačidlami
• stavové a poruchové svetielka.
Časť so svetielkami je ešte rozdelená do týchto častí:
• indikácie porúch, batéria A a B
• indikácie alarmov
• stav palivovej nádrže
• stavové indikácie.
BATTERIE A
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
ALARME
STORUNG STEUERGERAT
DIESEL CONTROLLER FAULT
OLDRUCKMANGEL
LOW OIL PRESSURE
UBERTEMPERATUR
ENGINE OVERHEATED
STATUS STATUS
PUMPE ABGESCHALTET
PUMP SWITCHED OFF
BETRIEB PUMPE
PUMP RUNNING
NETZSPANNUNG
POWER SUPPLY

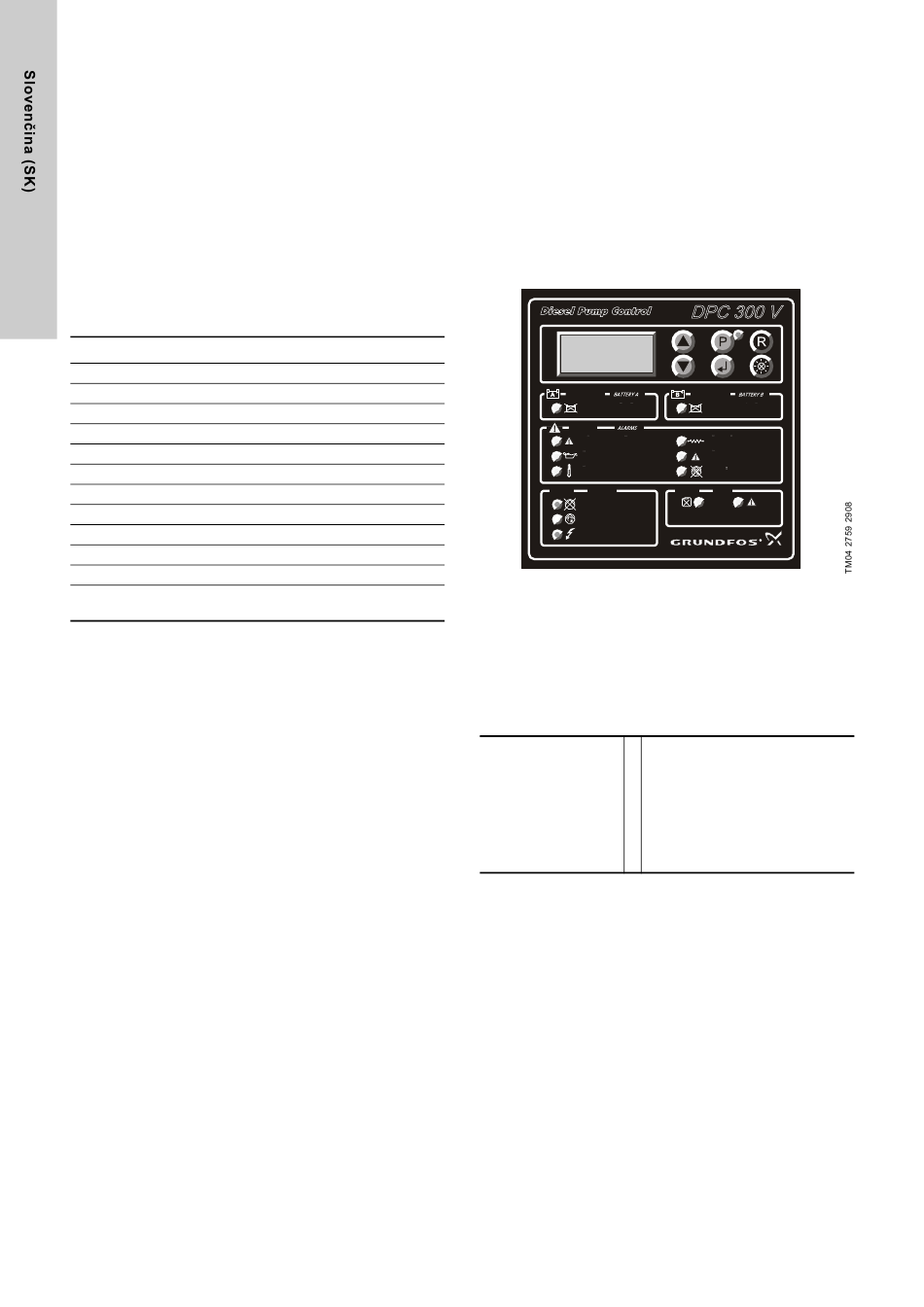

Obr. 4 Ovládací panel
Displej
Na displeji sa zobrazí stav pomocou prevádzkových údajov
a varovných správ, rovnako ako individuálne nastavenie
displejov.
Nastavenie displejov je popísané v časti
a varovné správy sú popísané v časti
Obrázok 5 ukazuje prevedenie stavového displeja.
Otáčky alebo okamžitá kalibrácia, set
batérií a počet pokusov o zapnutie
1700 rpm Stlačte1 >
(doľava), a príčina pre spustenie
(doprava).
T = 40 °C Olej = 10b > Teplota motora (°C) a tlak oleja (bar)
Prevádzkové hodiny (H) a hladina paliva
00000H Palivo = 100 % >
(%)
Napätie batérie A a B alebo varovná
B1 = 24 V B2 = 24 V >
indikácia v prípade poruchy
Obr. 5 Príklad stavového displeja
DPC 300 V
BATTERIE B
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
STORUNG KUHLWASSERHEIZUNG
ALARM COOLING WATER HEATER
STORUNG SENSORKABEL
CONNECTION SENSOR ALARM
FEHLSTAR
FAILURE TO START
FUEL
TANK
KRAFTSTOFFMANGEL KRAFTSTOFFHAHN GESCHLOSSEN
FUEL DEFICIENCY VALVE CLOSED
8.2 Nastavenie
8.3.2 Indikácia poruchy.
