Test, nouzové zapnutí 1
Pokud postup automatického spouštění selže, nebo si chcete
vyzkoušet nouzové spouštěcí zařízení 1, můžete čerpadlo spustit
ručně stisknutím tohoto tlačítka. Držte tlačítko stisknuté, až
dieselmotor spustí, ale ne déle než 15 sekund. Pokud stisknete
toto tlačítko, bude nouzové spuštění zařízení 1 aktivováno.
Aktivace je možná, jen když signálka svítí.
Test, nouzové zapnutí 2
Pokud postup automatického spouštění selže, nebo si chcete
vyzkoušet nouzové spouštěcí zařízení 2, můžete čerpadlo spustit
ručně stisknutím tohoto tlačítka. Držte tlačítko stisknuté, až
dieselmotor spustí, ale ne déle než 15 sekund. Pokud stisknete
toto tlačítko, aktivuje se nouzové spouštěcí zařízení 2.
Aktivace je možná, jen když signálka svítí.
4.2 Hlavní komponenty v rozvaděči

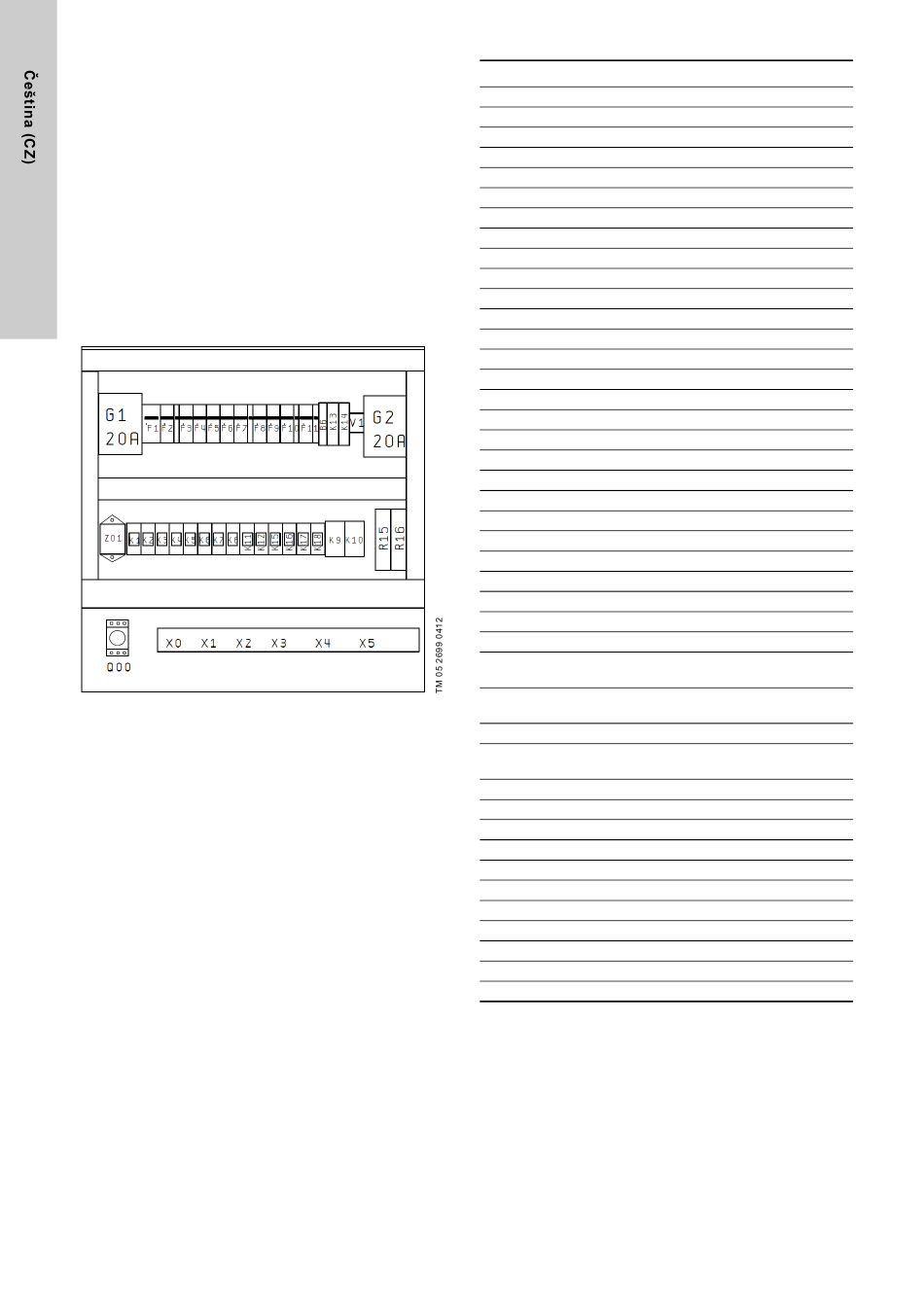

Hlavní komponenty rozvaděče ukazuje obr. 2.
Obr. 2 Hlavní komponenty v rozvaděči
50
Pol. Označení
B6 Síťový monitor
F1 Hlavní jistič
F2 Jistič, ohřívač chladici vody
F3 Jistič, nabíječka baterie A
F4 Jistič, nabíječka baterie B
F5 Jistič, baterie A
F6 Jistič, baterie B
F7 Jistič, funkce automatického zapnutí
F8 Jistič, nouzový startér 1
F9 Jistič, nouzový startér 2
F10 Jistič, žaluzie (volitelné)
F11 Jistič, pokojový ventilátor (volitelné)
G1 Nabíječka, baterie A
G2 Nabíječka, baterie B
K1 Síťový stykač
K2 Relé pro funkční zkoušku, nabíječka 1
K3 Relé pro funkční zkoušku, nabíječka 2
K4 Relé pro automatické spuštění, sada baterií A
K5 Relé pro automatické spuštění, sada baterií B
K6 Relé, ovládání žaluzií (volitelné)
K7 Relé pro nouzové spuštění, baterie A
K8 Relé pro nouzové spuštění, baterie B
K9 Stykač, žaluzie (volitelné)
K10 Stykač, pokojový ventilátor (volitelné)
K11 Signální relé, chyba přenosové cesty
K12 Signální relé, čerpadlo běží
K13 Blikací relé
K14 Impulzní relé
Relé pro přerušení nabíjení pro měření správného
K15
napětí baterie
Relé pro přerušení nabíjení pro měření správného
K16
napětí baterie B
K17 Relé pro zastavení motoru
Relé pro monitorování hladiny vody v plnicí nádrži
K18
(volitelné)
Q00 Hlavní vypínač
R15 Výkonová dioda pro baterii A
R16 Výkonová dioda pro baterii B
V1 Můstkový usměrňovač
X0 Svorkovnice, předehřívač pnění a motoru
X1 Svorkovnice, připojení sad baterií
X2 Svorkovnice, vnitřní propojení
X3 Svorkovnice, vstupy
X4 Svorkovnice, beznapěťové výstupy
X5 Svorkovnice, napájení k ventilátoru a žaluziím
Z01 EMC filtr
Vstupy a výstupy
Vstupy a výstupy jsou uvedeny v části 7. Technické údaje.
