Připojení Baterie; Spuštění - Grundfos Fire Control FS1 VdS Installations- Und Bedienungsanleitung

Pokud je řídící jednotka dodána samostatně, např. v případě
verze Flex nebo při nahrazení, následující dodatečné připojení
musí být provedeno také:
• Připojte dvě baterie na svorkovnici X1. Připojte L+ baterie A ke
svorce 1 a L+ z baterie B ke svorce 3. Připojte spouštěcí relé 1
na svorku 4 a spouštěcí relé 2 na svorku 5. Připojte společný
záporný potenciál ke svorce 2.
• Připojte generátor na svorkovnici X3. Připojte B+ na
svorku 14, D+ na svorku 17, záporný potenciál ke svorce 16
a signál otáček z generátoru ke svorce 15. Jestliže je snímač
otáček použit pro indikaci otáček místo signálu otáček,
připojte snímač otáček ke svorkám 21 a 22 svorkovnice X3.
• Připojte uzavírací ventil pro přerušení dodávky paliva ke
svorce 13 (digitální výstup) na svorkovnici X3.
• Připojte tyto kabely snímače z požárního čerpadla
k analogovým vstupům svorkovnice X3.
Kabel snímače
Teplotní snímač
Snímač tlaku oleje
Hladinový snímač, palivová nádrž
Otáčky (generátor)
Snímač otáček
• Připojte tyto kabely snímače z požárního čerpadla k digitálním
vstupům svorkovnice X3.
Kabel snímače
Spínač tlaku oleje
Teplotní spínač, motor
Poloha palivového kohoutu
Hladinový spínač, plnicí nádrž
10.3 Připojení baterie
Před připojením baterií, vypněte napájení
Pozor
otočením hlavního vypínače do polohy "OFF"
(VYP).
Jedna sada baterií se skládá ze dvou baterií zapojených do série
v továrně. Připojte kladný pól sady bateriíí 1 první. Poté připojte
záporný pól sady baterií 1. Kladný pól je označený červeně
a záporný pól černě. Postupujte stejným způsobem se sadou
baterií 2. Viz obr. 7.

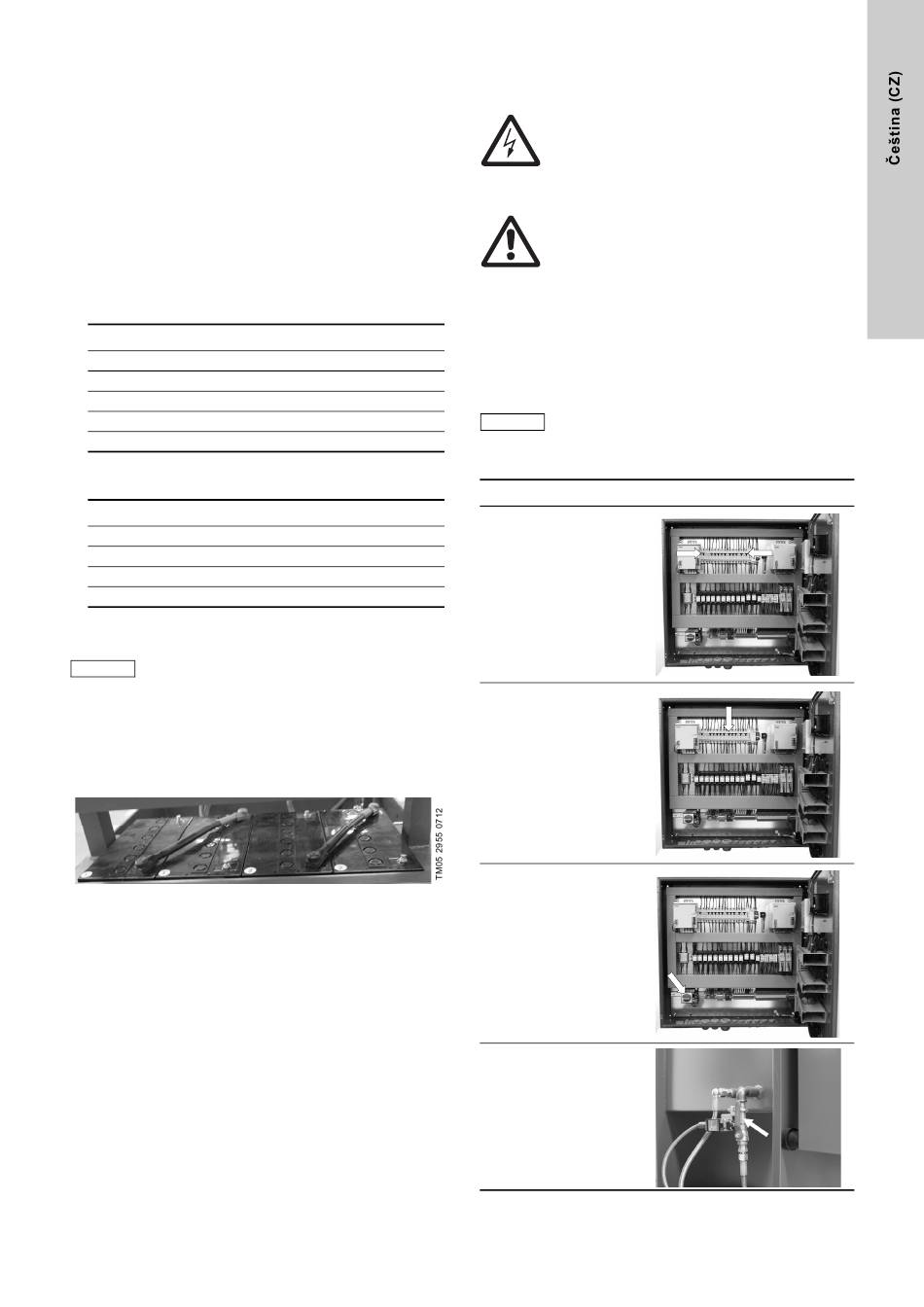

Obr. 7 Připojení baterií
11. Spuštění
Následující pokyny předpokládají, že řídící jednotka byla
instalována podle části
připojeno k řídící jednotce. Čerpadlo musí být připraveno pro
uvedení do provozu podle instalačního a provozního návodu pro
Svorka
čerpadlo a dieselový agregát. Nastavte tlakové spínače na
18
požadované hodnoty tlaku. Viz instalační a provozní pokyny pro
tlakové spínače.
19
20
15 Pokyn
21 + 22
Postup spouštění:
Krok
Svorka
1. Otevřete dveře skříně
a zkontrolujte, zda jsou
3
všechny jističe
4
zapnuty.
5 + 6
7 + 8
2. Vypněte jistič F7,
aby se zabránilo
automatickému
spuštění čerpadla.
3. Zapněte řídící jednotku
otočením hlavního
vypínače do polohy
"ON" (ZAP).
Zavřete dvířka skříně.
Pokud je elektrické
připojení správné,
signálka "POWER
SUPPLY" bude svítit.
4. Otevřete palivový
kohout na palivové
nádrži.
Varování
Uvedení do provozu smí provést pouze
oprávněný odborník. Nedotýkejte se žádných
částí pod proudem, když jsou dveře skříně
otevřené. Vyhněte se fyzickému kontaktu
s uzemněnými kovovými částmi
(potrubí, rám, atd.).
Varování
Dodržujte bezpečnostní pokyny a postup
spouštění v instalačním a provozním návodu
pro dieselový motor a čerpadlo.
10. Instalace a že čerpadlo bylo správně
Před spuštěním systému, zkontrolujte těsnost
šroubových svorek řídící jednotky a signálu
vysílače.
