3. Область применения
Шкаф управления Fire Control FS1 предназначен для
автоматической эксплуатации пожарных насосов с
дизельным двигателем. Он используется для
автоматического пуска насоса и контроля дизельного
двигателя, а также для ручного пуска насоса в процессе
ввода в эксплуатацию и во время технического
обслуживания.
Шкаф управления разрешается использовать только для
управления насосными установками пожаротушения,
поставляемым Grundfos.
Предупреждение
Шкаф управления должен использоваться
только в областях применения,
перечисленных в данном руководстве по
монтажу и эксплуатации.
Остальные области применения считаются
не одобренными. Компания Grundfos не несет
ответственности за возможную порчу
оборудования вследствие его
ненадлежащего использования.
Ответственность и все риски в таком
случае ложатся полностью на клиента.
Нельзя использовать шкаф управления для питания других
насосных систем и установок пожаротушения.
4. Техническое описание установки
Контроллер устанавливается в шкаф управления, на задней
панели и в нижней части которого есть крепёжные отверстия
для монтажа. Его можно устанавливать на насосную
установку или крепить к стене.
Также от шкафа к двигателю поступает кабель
электропитания, необходимый для включения и работы
двигателя. Более того, источник питания используется для
зарядки двух наборов аккумуляторных батарей.
Каждая батарея заряжается посредством своего зарядного
устройства. При неисправности системы электропитания,
питание шкафа управления будет осуществляться от двух
наборов батарей.
4.1 Органы управления и индикации
Все органы управления и индикации, кроме сетевого
выключателя, находятся в дверце шкафа управления.
См. рис. 1.

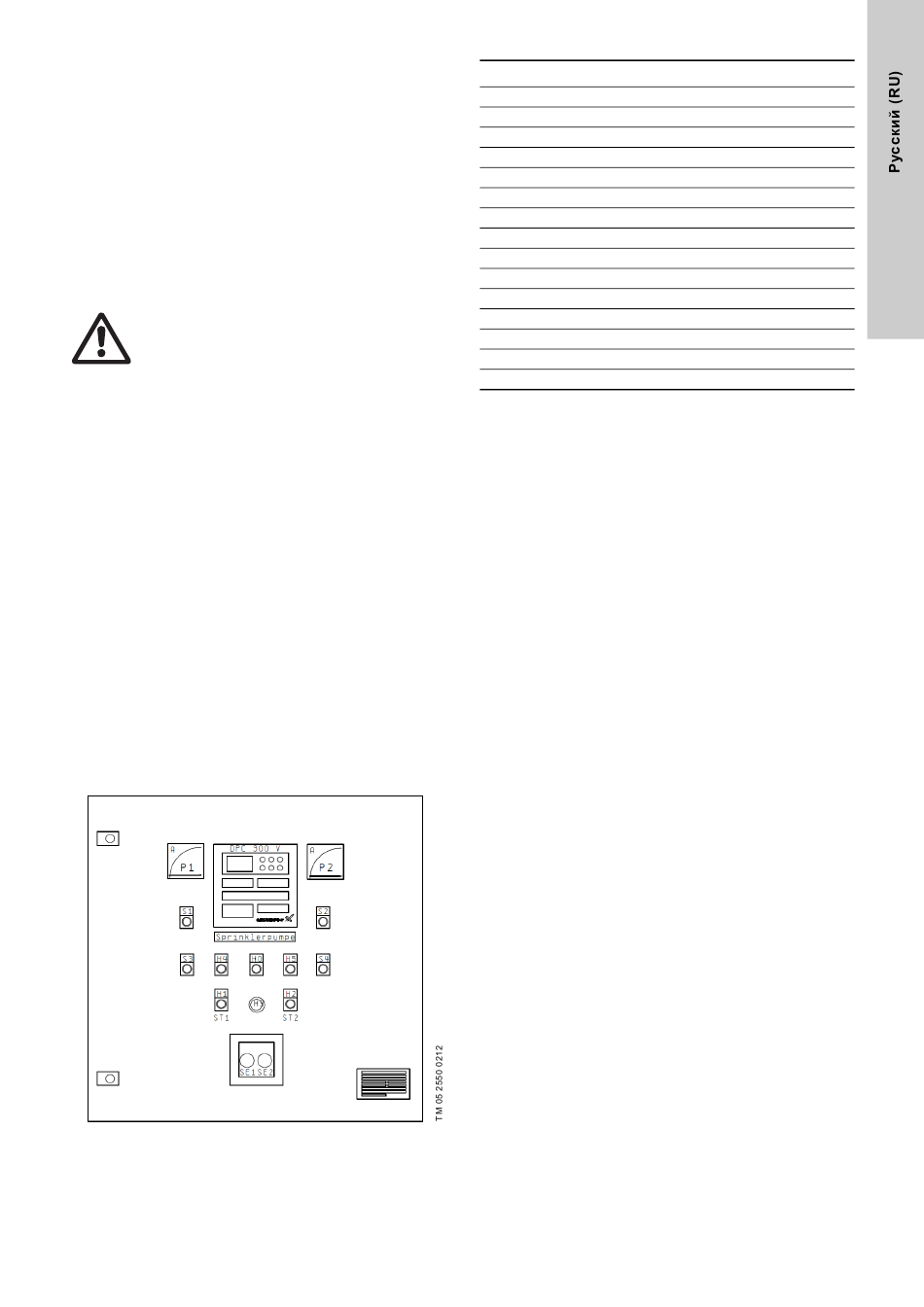

Рис. 1 Дверца шкафа управления
Поз. Наименование
DPC 300 V Панель управления
H0 Отказ сети питания
H3 Звуковая сигнализация
H4 Открытые жалюзи вентиляции (опция)
H5 Вентилятор включен (опция)
P1 Амперметр, зарядное устройство 1
P2 Амперметр, зарядное устройство 2
S1 Пуск двигателя
S2 Остановка двигателя
S3 Включить вентилятор (опция)
S4 Выключить вентилятор (опция)
SE1 Экстренный пуск 1
SE2 Экстренный пуск 2
ST1+H1 Испытание, экстренный пуск 1
ST2+H2 Испытание, экстренный пуск 2
Элементы управления и световые индикаторы выполняют
следующие функции:
Панель управления (DPC 300 В)
На панели управления находятся кнопки, с помощью которых
можно задать настройки шкафа управления, текстового
дисплея для отображения состояния и настройки световых
индикаторов для индикации неисправности и других
состояний. Она находится в дверце шкафа управления.
Принцип работы панели управления описан в разделе
8. Панель управления.
Отказ сети питания (H0)
Жёлтый световой индикатор загорается в случае отказа сети
питания, что означает падение напряжения ниже 200 В.
Звуковая сигнализация (H3)
Зуммер срабатывает при возникновении неисправности.
Открытые жалюзи вентиляции (H4)
Белый световой индикатор загорается при открытых жалюзи
вентиляции вне зависимости от того, были ли они открыты
автоматически шкафом управления или вручную нажатием
кнопки [Start ventilator] (включить вентилятор).
Вентилятор включен (H5)
Белый световой индикатор загорается при работающем
вентиляторе вне зависимости от того, был ли он включен
автоматически шкафом управления или вручную нажатием
кнопки [Start ventilator] (включить вентилятор).
Амперметр, зарядное устройство 1 (P1)
Амперметр для зарядного устройства 1 означает зарядку
набора батарей А.
Амперметр, зарядное устройство 2 (P2)
Амперметр для зарядного устройства 2 означает зарядку
набора батарей В.
Пуск двигателя (S1)
Эта кнопка используется для пуска насоса вручную в случае
ввода в эксплуатацию, сервисного обслуживания и т.п.
Остановка двигателя (S2)
Эта кнопка используется для останова насоса после
автоматического пуска или пуска вручную.
Выключить вентилятор (S3)
Как правило, шкаф управления автоматически открывает
жалюзи вентиляции и активирует вентиляцию помещения при
запуске двигателя. Тем не менее, также можно открыть
жалюзи вентиляции и активировать вентиляцию помещения
вручную, нажав эту кнопку.
