Digitális bemenetek elektromos adatai
Feszültség osztály:
Szigetelési feszültség:
Szigetelési próba feszültség:
Kimenő feszültség:
Áramfelvétel:
Bemeneti időállandó (software): 150 ms.
Bemeneti időállandó (hardware): 20 ms.
A digitális bemenetek nem rövidzár állók.
Kimenetek
A vezérlés legfeljebb tizenkét digitális kimenettel rendelkezhet
(a választott opció függvényében), mely kimenetek potenciál
mentes váltókontaktusok. A digitális kimenetek jelei
épületfelügyeleti rendszerbe köthetők.
Digitális kimenetek
Megnevezés Digitális kimenetek
DO1 Gyüjtött hiba.
DO2 Hiba, távadó tábel
DO3 A szivattyú működik
DO4 A szivattyú működik
DO5 Circuit voltage available
DO6 Hiba, körfeszültség
DO7 Szivattyú kikapcsolva
DO8 Kioldó nyomáskapcsolók
DO9 Hibás DPC 300 V
DO10 Zsalu aktiválva (opcionális)
DO11 Ventillátor üzemel (opcionális)
Alacsony szint a szívótartályban
DO12
(opcionális)
Digitális kimenet X3, 13 a stop szelep csatlakoztatásához.
Lásd 10.2 Elektromos csatlakozás
Jelzőrelé kimenetek elektromos adatai
Feszültség osztály:
Szigetelési feszültség:
Szigetelési próba feszültség: 1,5 kVAC.
Max. tápfeszültség:
Max. terhelés:
Min. terhelés
Max. terhelő teljesítmény:
7.1 Gyári beállítások
A vezérlés beállításával kapcsolatos információkat lásd
a 8.2 Beállítások fejezetben.
A tápellátás figyelő B6, a szaggató K13 relé és K14 impulzus relé
gyárilag beállított. A beállítás nem változtatható meg.
Nincs.
50 V (a földhöz képest).
Nincs.
12 V.
8 mA.
Csatlakozó
X4, 1-3
X4, 4-6
X4, 7-9
X4, 10-12
X4, 13-15
X4, 16-18
X4, 19-21
X4, 22-24
X4, 25-27
X4, 28-30
X4, 31-33
X4, 34-36
fejezet.
Kategória 1.
115 V (a földhöz képest).
115 VAC.
2 A, 115 V.
100 mA, 12 VDC.
230 VA / 24 W.
8. Kezelőpanel
A vezérlőpanel használható paraméterek beállításához,
az állapot és riasztás jelzések megjelenítéséhez a kijelzőn és
jelzőfények segítségével, valamik ezek törlésére.
A vezérlőpanel két részre osztható (lásd
• az üzemeltetéssel kapcsolatos gombok
• állapot és hibajelző lámpák.
A jelzőlámpák területe további két alrészre bontható:
• hibajelzések, akkumulátor A és B
• vészjelzések
• üzemanyagtank állapota
• állapot jelzések.
BATTERIE A
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
ALARME
STORUNG STEUERGERAT
DIESEL CONTROLLER FAULT
OLDRUCKMANGEL
LOW OIL PRESSURE
UBERTEMPERATUR
ENGINE OVERHEATED
STATUS STATUS
PUMPE ABGESCHALTET
PUMP SWITCHED OFF
BETRIEB PUMPE
PUMP RUNNING
NETZSPANNUNG
POWER SUPPLY

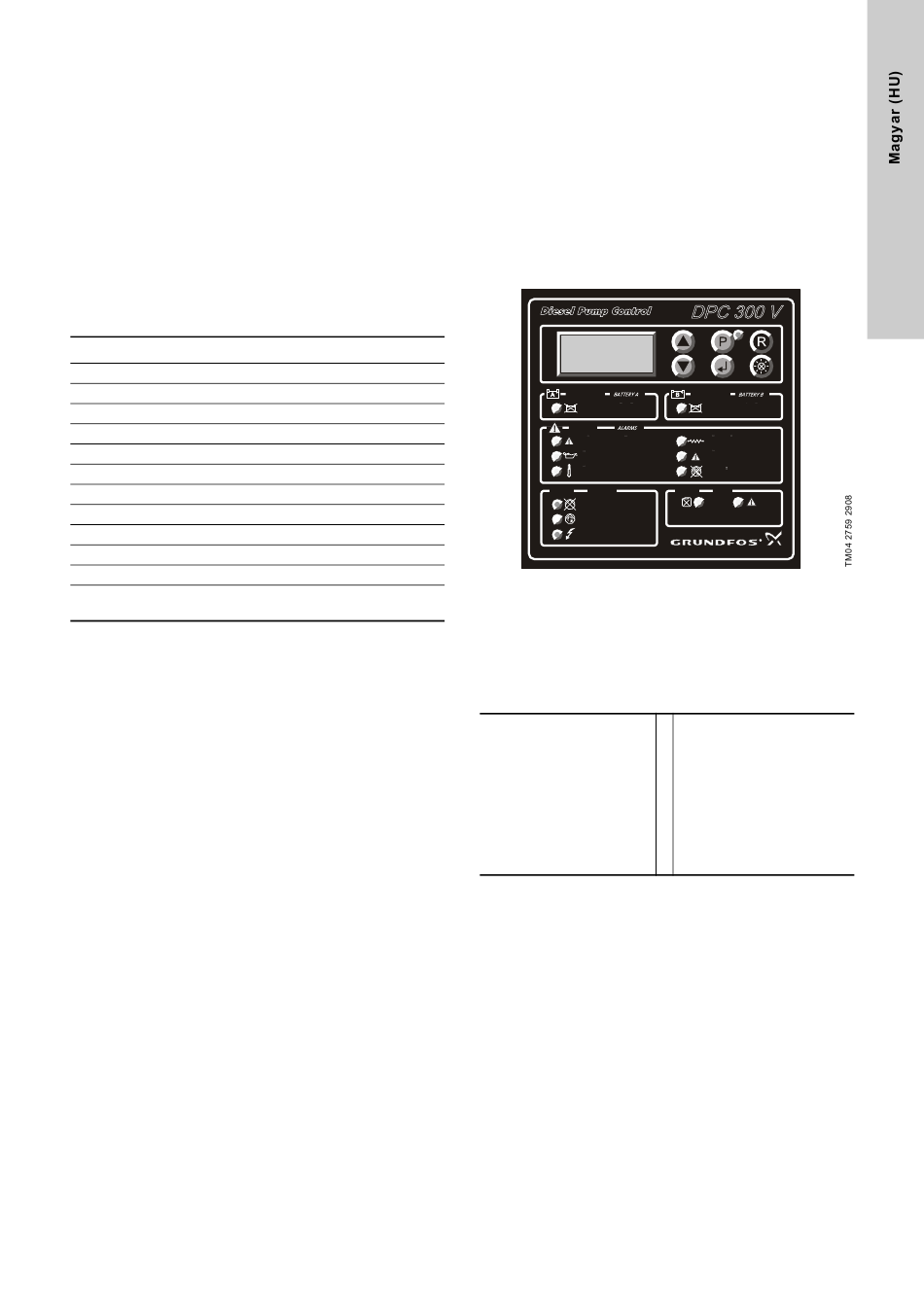

4. ábra Kezelőpanel
Kijelző
A kijelző mutatja az állapotot az üzemi adatokon keresztül,
valamint figyelmeztető üzeneteket és egyéni beállításokat.
A képernyő beállítások leírása a
található, a figyelmeztető üzenetek leírása
a fejezetben. A 5 ábra mutatja az állapot kijelző kialakítását.
1700 ford. Nyomás1
T = 40 °C Olaj = 10b
00000H Üzemanyag = 100 % >
B1 = 24 V B2 = 24 V
5. ábra Példa az állapot megjelenítésére
4 fejezet):
DPC 300 V
BATTERIE B
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
STORUNG KUHLWASSERHEIZUNG
ALARM COOLING WATER HEATER
STORUNG SENSORKABEL
CONNECTION SENSOR ALARM
FEHLSTAR
FAILURE TO START
FUEL
TANK
KRAFTSTOFFMANGEL KRAFTSTOFFHAHN GESCHLOSSEN
FUEL DEFICIENCY VALVE CLOSED
8.2 Beállítások fejezetben
8.3.2 Hibajelzések
Sebesség vagy kalibrációs
pontosság vagy akkumulátor
> készlet és indítási kisérletek
száma (bal oldalon) és az indítás
oka (jobb oldalon).
Motor hőmérséklet (°C) és
>
olajnyomás (bar)
Üzemórák (H) és üzemanyagszint
(%)
Az A és B telep feszültsége vagy
>
figyelmeztető jelzés hiba esetén
