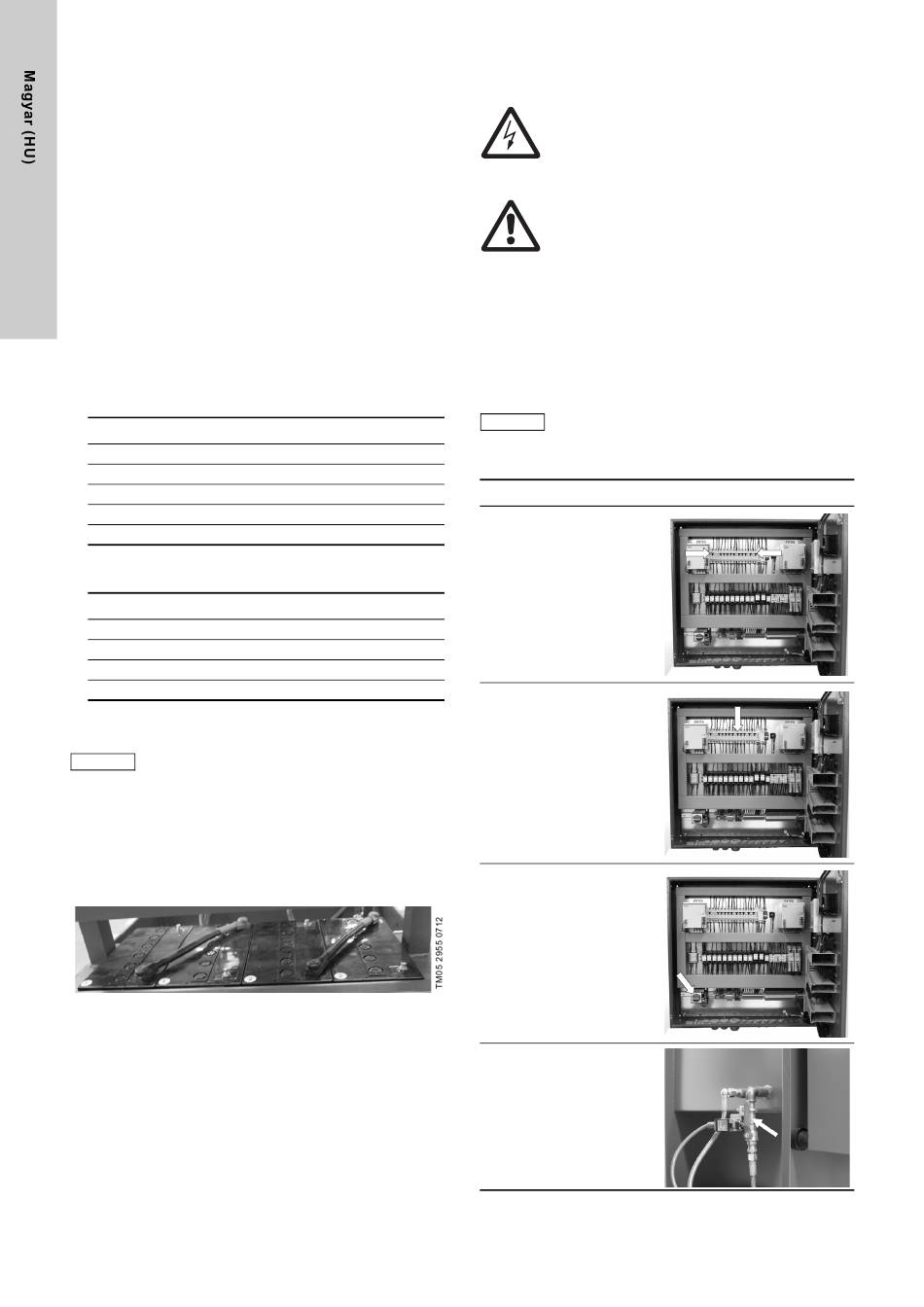

Amennyiben a vezérlőszekrény külön egységként került
leszállításra, pl. Flex változat vagy kiváltás, a következő további
csatlakozásokat kell végrehajtani:
• Csatlakoztassa a két telepet az X1 terminálhoz.
Csatlakoztassa az A akkumulátor L+ csatlakozóját az 1-es,
és a B akkumulátor L+ csatlakozóját a 3-as csatlakozókhoz.
CSatlakoztassa az 1 indító relét a 4-es, és a 2 indótó relét az
5-ös sorkapcsokhoz. Kösse a közös negatív potenciált a
2 csatlakozóhoz.
• Csatlakoztassa a generátort az X3 terminálhoz.
Csatlakotassa a 14-es sorkapocshoz B+ -t, a 17-es
sorkapocshoz a D+ -t, a negatív pólust a 16-os sorkapocshoz
és a 15-ös sorkapocshoz a generátor fordulatszám jelét.
Ha a fordulatszám érzékelő jelét kell felhasználni a sebesség
kijelzésére a fordulatszám jel helyett, csatlakoztassa
a fordulatszám érzékelőt az X3-as blokk 21 és 22
sorkapcsaira.
• CSatlakoztassa az üzemanyag ellátást megszakító stop
szelepet az X3 csatlakozó blokk 13-as csatlakozójához
(digitális kimenet).
• Csatlakoztassa a tüzivíz szivattyú egység következő érzékelő
kábeleit az X3 csatlakozó blokk analóg bemeneteihez.
Érzékelő kábel
Hőmérsékletmérés
Olajnyomás érzékelő
Szintérzékelő, üzemanyagtartály
Fordulatszám (generátor)
Fordulatszám érzékelő
• Csatlakoztassa a tüzivíz szivattyú egység következő érzékelő
kábeleit az X3 csatlakozó blokk digitális bemeneteihez.
Érzékelő kábel
Olajnyomás kapcsoló
Hőmérséklet kapcsoló, motor
Üzemanyagszelep pozíció
Szintkapcsoló, szívótartály
10.3 Telep csatlakozás
A telepek csatlakozása előtt kapcsolja le
Vigyázat
a tápfeszültséget a főkapcsoló "OFF" állásba
fordításával.
Egy akkumulátor készlet két telep két telep gyári
sorbakapcsolásából áll. Csatlakoztassa az akkumulátor 1 pozitív
polusát először. Ezután csatlakoztassa az akkumulátor készlet 1
negatív polusát. A pozitív pólus piros, a negatív pólus fekete
színnel van jelölve. Járjon el hasonló modon az akkumulátor
készlet 2-nél is. Lásd 7. ábra.
7. ábra Telepek csatlakoztatása
150
11. Beüzemelés
A következő utasítások feltételezik, hogy a vezérlés
a 10. Telepítés
és a szivattyú egység megfelelően lett csatlakoztatva
a vezérléshez. A szivattyú egységet a szivattyú és a dízelmotor
telepítési és kezelési utasításának megfelelőn kell előkészíteni
az indításra. Állítsa be a nyomáskapcsolókat a szükséges
nyomásnak megfelelően. Lásd a nyomáskapcsoló telepítési és
használati útmutatóját.
Megjegyz.
Csatlakozó
18
Indítási eljárás
19
Lé- pés
20
15
1. Nyissa ki
a vezérlőszekrény ajtaját,
21 + 22
és ellenőrizze, hogy
minden biztosíték be van-
e kapcsolva.
Csatlakozó
3
4
5 + 6
7 + 8
2. Kapcsolja az F7
biztosítékot, hogy
megakadályozza
a szivattyú automatikus
indulását.
3. Kapcsolja fel
a vezérlőszekrényt
a főkapcsolóval "ON"-ra
állításával. Csukja be
a kapcsolószekrény
ajtaját. Amennyiben az
elektromos csatlakozás
megfelelő, a zöld
"POWER SUPPLY"
jelzőfény kigyullad.
4. Nyissa ki az
üzemanyagcsapot az
üzemanyagtartályon.
Figyelmeztetés
A beüzemelést csak szakember végezheti.
Ne érintsen feszültség alatt lévő alkatrészeket
amikor a szekrényajtó nyitva van. Kerülje el
a fizikai kontaktus a földelt fém elemekkel
(csövek, váz stb.).
Figyelmeztetés
Tartsa be a szivattyú és a dízelmotor telepítési és
kezelési utasításában szereplő beüzemelési és
biztonsági utasításokat.
fejezetben leírtaknak megfelelően lett beépítve,
A rendszer indítása előtt ellenőrizze
a vezérlőszekrény és a jeladók sorkapcs
rögzítőcsavarjainak szorosságát.
Illusztráció
