Jeśli sterownik dostarczony jest oddzielnie, np. w przypadku
wersji Flex lub zamiany, dodatkowe poniższe połączenia muszą
zostać także wykonane;
• Podłączyć dwa akumulatory do skrzynki zaciskowej X1.
Podłączyć L+ akumulatora A do zacisku 1 i L+ akumulatora B
do zacisku 3. Podłączyć przekaźnik rozruchowy 1 do
zacisku 4, a przekaźnik rozruchowy 2 do zacisku 5.
Ujemny biegun podłączyć wspólnie do zacisku 2.
• Podłączyć generator do skrzynki zaciskowej X3. Podłaczyć B+
do zacisku 14, D+ do zacisku 17, biegun ujemny do zacisku
16, a sygnał prędkości obrotowej generatora do zacisku 15.
Jeśli sygnał pochodzący z czujnika prędkości ma być używany
do wskazywania prędkości zamiast sygnału prędkości,
podłączyć czujnik prędkości do zacisków 21 i 22 w skrzynce
zaciskowej X3.
• Podłączyć zawór wyłączający dostawę paliwa do zacisku
13 (wyjście cyfrowe) w skrzynce zaciskowej X3.
• Podłączyć następujące kable czujnika z agregatu ppoż. do
skrzynki zaciskowej X3 wejść analogowych.
Kabel czujnika
Czujnik temperatury
Czujnik ciśnienia oleju
Czujnik poziomu, zbiornik paliwa
Prędkość (generator)
Czujnik prędkości
• Podłączyć następujące kable czujników agregatu ppoż. do
wejść cyfrowych w skrzynce zaciskowej X3.
Kabel czujnika
Czujnik ciśnienia oleju
Łącznik temperatury, silnik
Pozycja zaworu paliwa
Łącznik poziomu, zabiornik zalewowy
10.3 Połączenie akumulatora
Przed połączeniem akumulatorów, wyłączyć
UWAGA
źródło zasilania przez przełączenie wyłącznika
głównego w pozycję "OFF".
Jeden zestaw akumulatora zawiera dwa szeregowe połączenia
akumulatorów wykoane fabrycznie. Najpierw podłączyć biegun
dodatni zestawu akumulatora 1. Potem podłączyć biegun ujemny
zestawu akumulatora 1. Biegun dodatni oznaczony jest na
czerwono, a biegun ujemny kolorem czarnym.
Należy postępować w taki sam sposób z zestawem
akumulatora 2.
Patrz rys. 7.

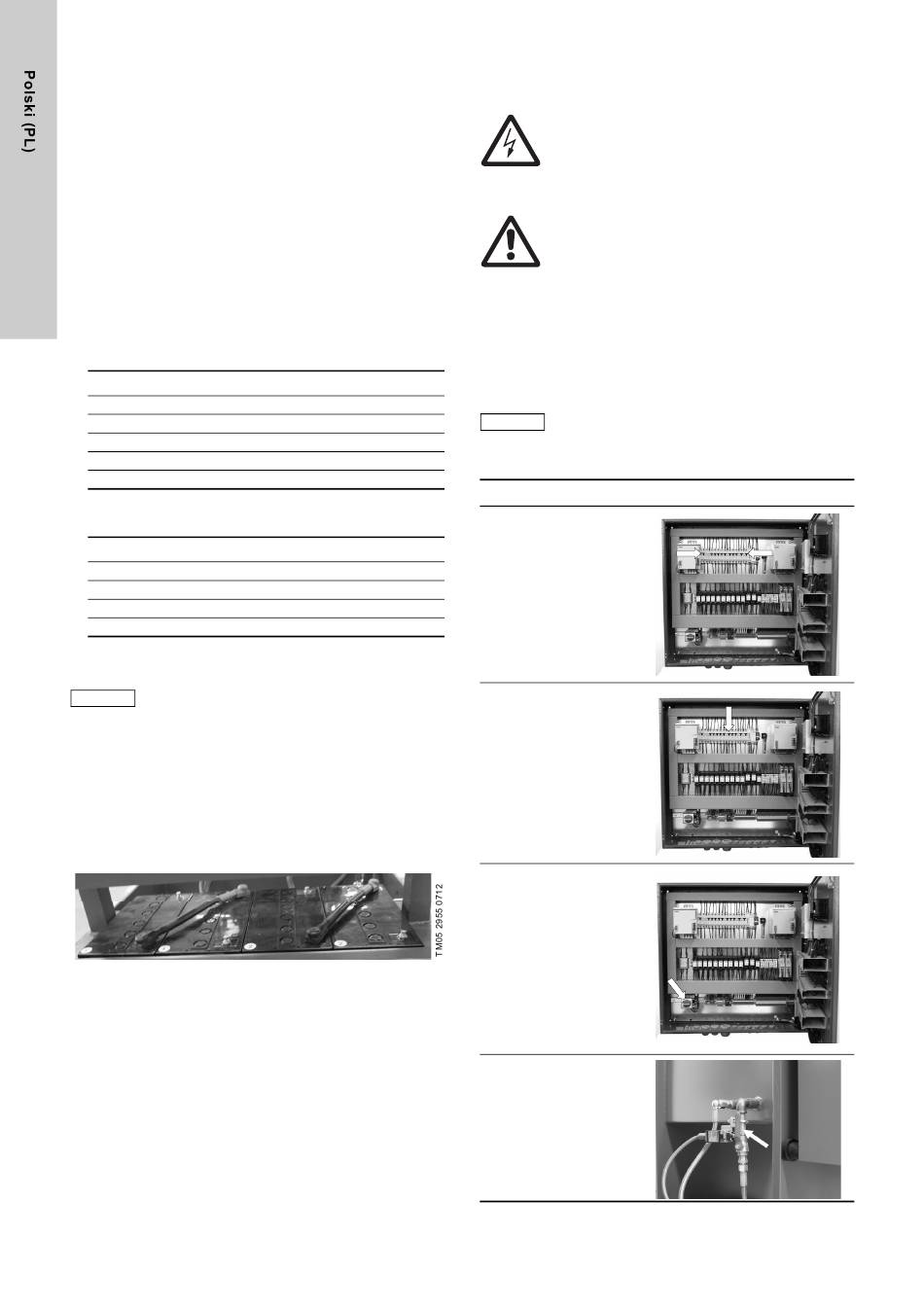

Rys. 7 Połączenia akumulatorów
172

11. Uruchomienie

Kolejne instrukcje zakładają, że sterownik został zamontowany
zgodnie z rozdz.
poprawnie podłączony do sterownika. Agregat pompowy musi
być przygotowany do rozruchu zgodnie z instrukcją montażu
i eksploatacji dla pomp z silnikami diesel. Ustawić łączniki
ciśnienia dla wymaganej wartości ciśnienia. Patrz instrukcja
montażu i eksploatacji łączników ciśnienia.
Zacisk
18
RADA
19
20
15
Procedura uruchomienia:
21 + 22
Krok
1. Otworzyć drzwi szafy
sprawdzić czy
wszystkie bezpieczniki
Zacisk
są włączone.
3
4
5 + 6
7 + 8
2. Wyłączyć bezpiecznik
F7, aby zapobiec
przed automatycznym
uruchamianiu się
agregatu ppoż..
3. Włączyć sterownik
obracając włącznik
główny w pozycję
"ON". Zamknąć drzwi
szafy.
Lampka sygnalizacyjn
a "POWER SUPPLY/
Zasilanie" jest
włączona, jeśli
przyłącze elektryczne
jest podłączone
prawidłowo.
4. Otworzyć zawór paliwa
w zbiorniku paliwa.
Ostrzeżenie
Uruchomienie musi być przeprowadzone przez
autoryzowany personel. Nie dotykać żadnych
części przewodzących prąd podczas kiedy drzwi
szafy są otwarte. Unikać kontaktu fizycznego
z metalowymi częściami stykającymi się z ziemią
(rury, podstawa, itp.).
Ostrzeżenie
Należy przestrzegać instrukcji bezpieczeństwa
i procedury uruchomienia zawartej w instrukcji
montażu i eksploatacji silnika diesel i pompy.
10. Montaż oraz, że agregat pompowy został
Przed uruchomieniem systemu, sprawdzić czy
dokręcone są śrubki na zaciskach sterownika
i nadajnikach sygnału.
