• Если жалюзи вентиляции используются для управления
нагнетанием и вытяжкой воздуха, то электродвигатели
жалюзи вентиляции могут быть подключены к клеммной
коробке X5. Подключите L+ электродвигателя жалюзи
вентиляции для нагнетания воздуха к клемме 1, а L- к
клемме 2. Подключите L+ электродвигателя жалюзи
вентиляции для вытяжки воздуха к клемме 3, а L- к
клемме 4.
• Если в состав установки также входит вентилятор
помещения, то электродвигатель вентилятора может быть
подключен к клеммной коробке X5. Подключите L+
электродвигателя вентилятора к клемме 5, а L- к клемме 6.
Если шкаф управления поставляется по частям, например,
в исполнении Flex или в случае замены, то необходимо
произвести следующие дополнительные подключения:
• Подключите две батареи к клеммной коробке X1.
Подключите L+ батареи А к клемме 1 и L+ к батарее В к
клемме 3. Подключите пусковое реле 1 к клемме 4 и
пусковое реле 2 к клемме 5. Подключите общий
отрицательный потенциал к клемме 2.
• Подключите генератор к клеммной коробке Х3.
Подключите B+ к клемме 14, D+ к клемме 17,
отрицательный потенциал к клемме 16 и сигнал частоты
вращения от генератора к клемме 15. Если сигнал от
датчика частоты вращения должен использоваться для
индикации частоты вращения вместо сигнала о частоте
вращения, подключите датчик частоты вращения к
клеммам 21 и 22 клеммной коробки X3.
• Подключите запорный клапан для прерывания подачи
топлива к клемме 13 (цифровой выход) клеммной коробки
X3.
• Подключите следующие кабели датчиков насосной
установки к аналоговым входам клеммной коробки X3.
Кабель датчика
Датчик температуры
Датчик давления масла
Датчик уровня, топливный бак
Частота вращения (генератор)
Датчик скорости вращения
• Подключите следующие кабели датчиков насосной
установки к цифровым входам клеммной коробки X3.
Кабель датчика
Реле давление масла
Реле температуры, двигатель
Положение топливного клапана
Реле уровня, заливочный резервуар
10.3 Подключение батареи
Перед подключением батарей отключите
Внимание
электропитание, переведя сетевой
выключатель в положение "OFF" (выкл.).
Один набор состоит из двух аккумуляторных батарей,
подключенных на заводе последовательно.
Сначала подключите положительный полюс набора 1.
Затем подключите отрицательный полюс набора 1.
Положительный полюс отмечен красным, а отрицательный -
черным цветами. Повторите процедуру для подключения
набора 2. См. рис. 7.

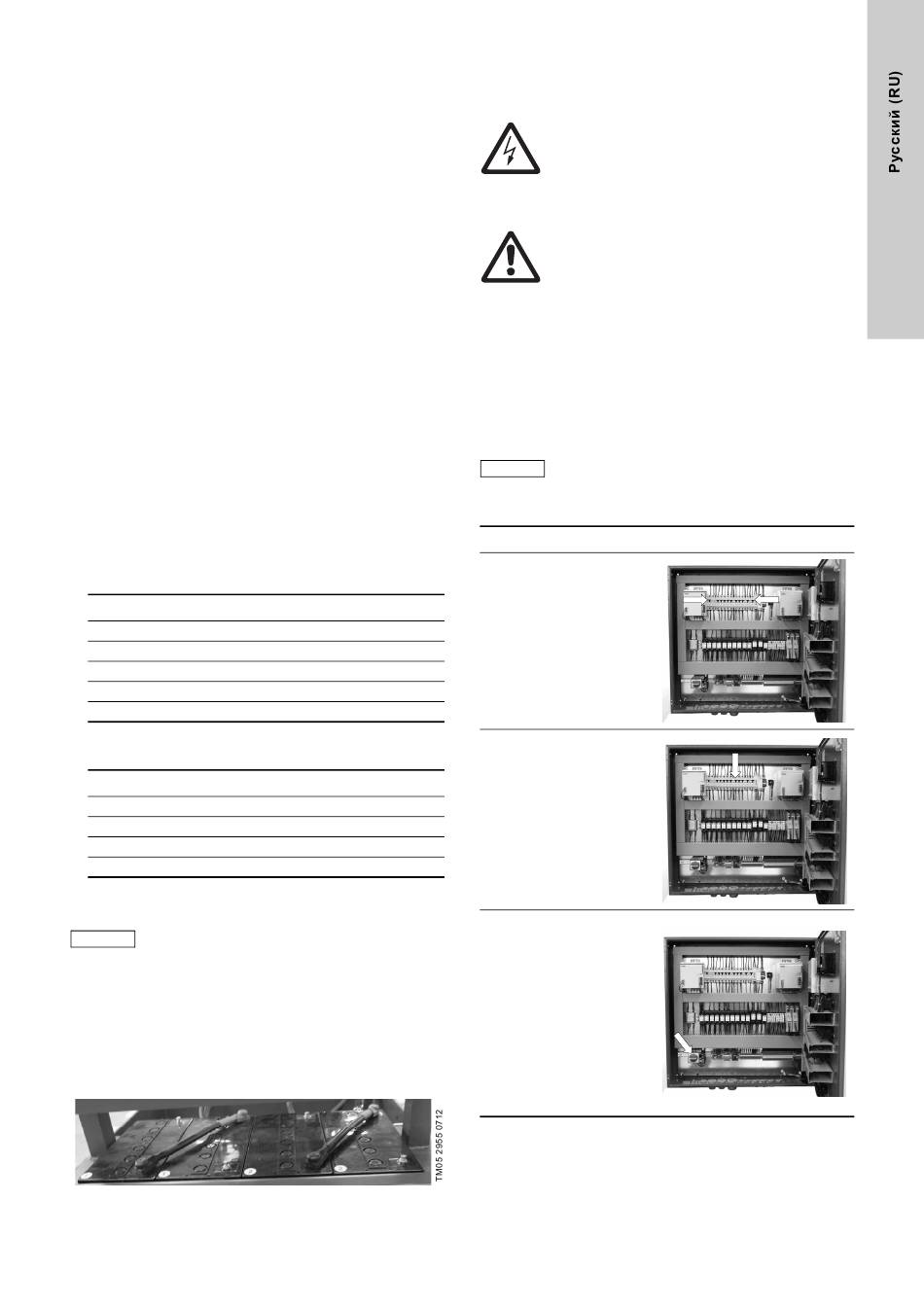

Рис. 7 Подключение батарей
11. Ввод в эксплуатацию
Предполагается, что шкаф управления установлен в
соответствии с описанием из раздела
насосная станция была правильно подключена к шкафу
управления. Насосная установка должна быть подготовлена к
вводу в эксплуатацию в соответствии с руководством по
монтажу и эксплуатации на насос и дизельный двигатель.
Настройте реле давления на требуемые значения.
Смотрите руководство по монтажу и эксплуатации реле
давления.
Указание
Порядок ввода в эксплуатацию:
Этап
1. Откройте дверцу
шкафа управления и
убедитесь в том, что
Клемма
все автоматы защиты
включены.
18
19
20
15
21 + 22
2. Отключите автомат
защиты F7 для
предотвращения
Клемма
автоматического пуска
насосной установки.
3
4
5 + 6
7 + 8
3. Включите шкаф
управления, переведя
сетевой выключатель в
положение "ON" (вкл.).
Закройте дверцу шкафа
управления.
Если электрические
подключения
выполнены правильно,
включится световой
индикатор "POWER
SUPPLY" (включено
электропитание).
Предупреждение
Ввод в эксплуатацию должен производить
персонал, имеющий соответствующее
разрешение. Не прикасайтесь к токонесущим
элементам, если дверца шкафа управления
открыта. Избегайте физического контакта
с заземленными металлическими деталями
(трубы, рама и т.д.).
Предупреждение
Соблюдайте технику безопасности и
инструкции по эксплуатации дизельного
двигателя и насоса.
10. Монтаж
Перед запуском системы проверьте
плотность винтовых креплений клемм
шкафа управления и сигнальных датчиков.
Иллюстрация
и что
195
