BATTERIE A
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
ALARME
STORUNG STEUERGERAT
DIESEL CONTROLLER FAULT
OLDRUCKMANGEL
LOW OIL PRESSURE
UBERTEMPERATUR
ENGINE OVERHEATED
STATUS
STATUS
PUMPE ABGESCHALTET
PUMP SWITCHED OFF
BETRIEB PUMPE
PUMP RUNNING
NETZSPANNUNG
POWER SUPPLY

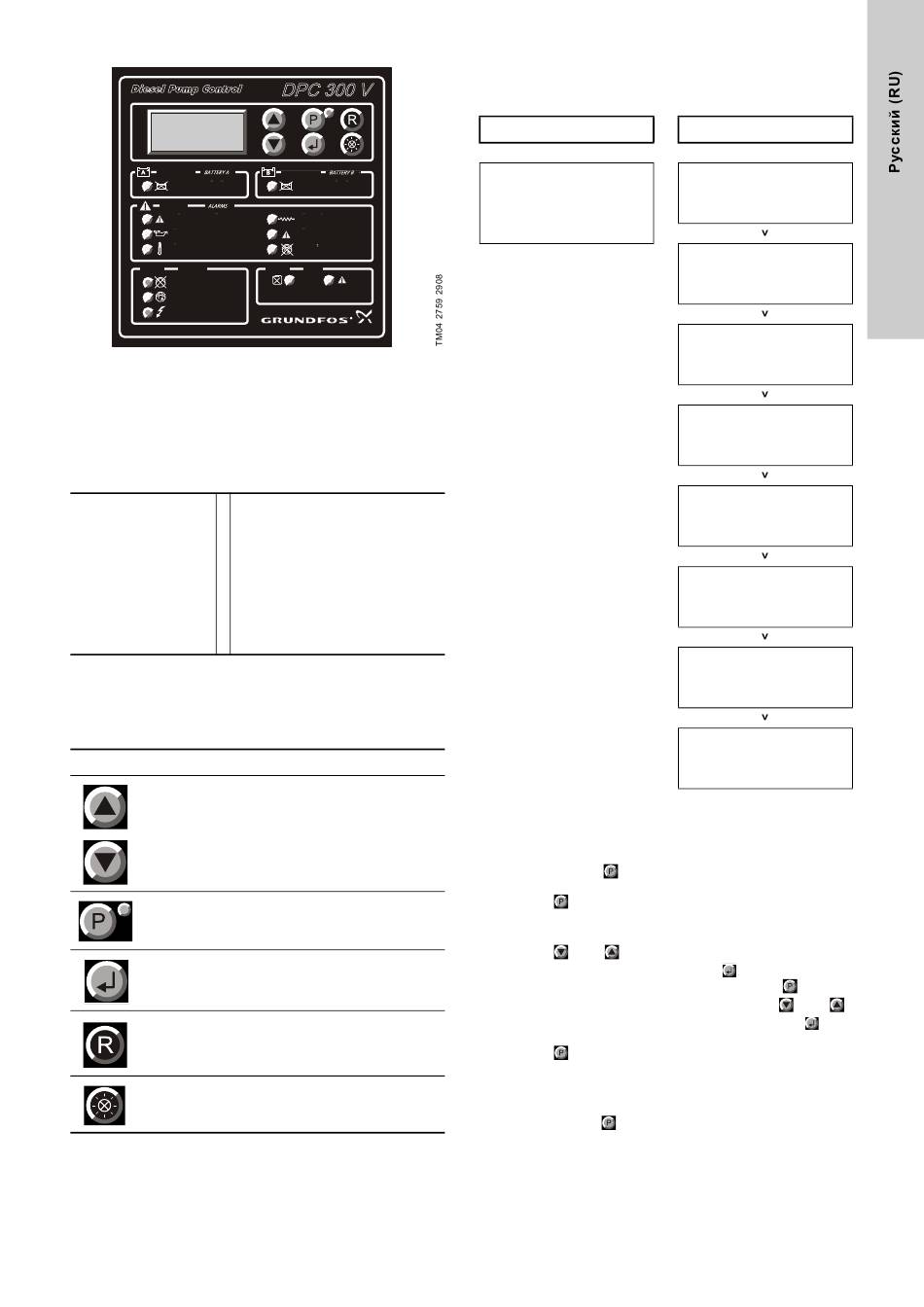

Рис. 4 Панель управления
Дисплей
На дисплее отображается состояние, эксплуатационные
данные, предупреждения и индивидуальные настройки.
Настройки дисплея описаны в разделе
Предупреждения описаны в разделе
неисправностей. На рис. 5 показан дисплей состояния.
Скорость, рекомендация по
калибровке или настройке
1700 rpm Press1 > аккумуляторной батареи и количество
попыток пуска (слева) и причины
пусков (справа).
Температура двигателя (°C) и
T = 40 °C Oil = 10b >
давление масла (бар)
Часы эксплуатации (H) и уровень
00000H Fuel = 100 % >
топлива (%)
Напряжение батареи А и В или
B1 = 24 V B2 = 24 V >
предупреждение о неисправности
Рис. 5 Пример дисплея состояния
Функции кнопок
В следующей таблице приведено описание функций
отдельных кнопок управления.
Кнопка Функция
Настройка контрастности
Навигация между дисплеями
Изменение значений параметров
Выбор режима
Выход из выбора режима
Активация режима ввода
Сохранение значений параметров
Сброс аварийных сигналов
Проверка работоспособности световых
индикаторов
Световые индикаторы
Значения световых индикаторов приведены в разделе
8.3 Индикации неисправности и рабочих
DPC 300 V
BATTERIE B
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
STORUNG KUHLWASSERHEIZUNG
ALARM COOLING WATER HEATER
STORUNG SENSORKABEL
CONNECTION SENSOR ALARM
FEHLSTAR
FAILURE TO START
FUEL
TANK
KRAFTSTOFFMANGEL
KRAFTSTOFFHAHN GESCHLOSSEN
FUEL DEFICIENCY VALVE CLOSED
8.2 Настройки.
8.3.2 Индикация
состояний.
8.1 Структура меню
Структура меню, включая последовательность экранов
настройки, приведена ниже.
Состояние
1700 rpm Press1
T = 80 °C Oil = 3b
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
Рис. 6 Структура меню
8.2 Настройки
Порядок изменения параметров:
1. Нажмите кнопку чтобы войти в меню выбора режима.
Загорится зелёный световой индикатор рядом с
кнопкой и вместо дисплея состояния отобразится
первый дисплей настройки.
2. Выберите дисплей для изменения настроек параметров
кнопкой или .
3. Для изменения параметра нажмите
зелёный световой индикатор рядом с кнопкой
4. Измените значение параметра, нажав кнопку
5. Для сохранения нового значения нажмите кнопку
Загорится зелёный световой индикатор рядом с
кнопкой .
6. Для изменения следующих параметров повторите этапы
со 2 по 5.
7. Для активации изменений и возврата в дисплей состояния
нажмите кнопку .
Настройка
Menu Parameters
Language
English
Menu Parameters
Password
0
Menu Parameters
Cal. rev. counter
1700 rpm
Menu Parameters
Cal. engine on
No
Menu Parameters
Starting B1&B2
6 starts
Menu Parameters
Start time off
7,0 sec.
Menu Parameters
Start time on
5,0 sec.
Menu Parameters
Stop time
10 sec.
. Начнёт мигать
.
или .
.
