Тест, авариен старт 1
Ако процедурата за автоматичен старт не работи или ако
искате да тествате устройство за авариен старт 1, помпената
система може да бъде стартирана ръчно чрез този бутон.
Задръжте бутона натиснат, докато дизеловият двигател
стартира, но не повече от 15 s. Когато натиснете този бутон,
устройство за авариен старт 1 ще се активира.
Активирането е възможно само при светещ индикатор.
Тест, авариен старт 2
Ако процедурата за автоматичен старт не работи или ако
искате да тествате устройство за авариен старт 2, помпената
система може да бъде стартирана ръчно чрез този бутон.
Задръжте бутона натиснат, докато дизеловият двигател
стартира, но не повече от 15 s. Когато натиснете този бутон,
устройство за авариен старт 2 ще се активира.
Активирането е възможно само при светещ индикатор.
4.2 Главни компоненти в контролния шкаф
Главните компоненти на контролния шкаф са показани на
фиг. 2.

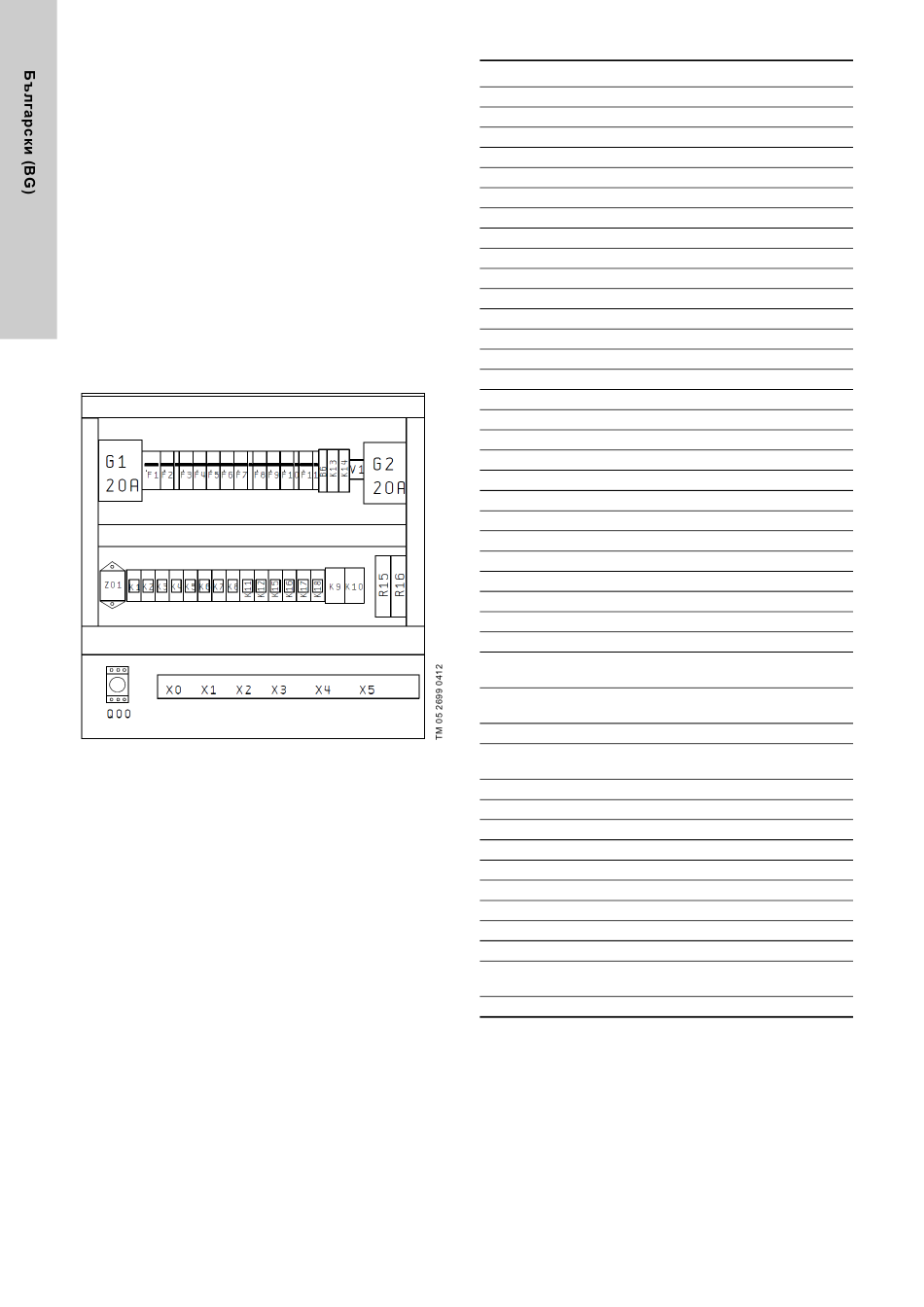

Фиг. 2 Главни компоненти в контролния шкаф
28
Поз. Наименование
B6 Монитор на захранването
F1 Главен електрически предпазител
F2 Предпазител, нагревател за охлаждаща течност
F3 Предпазител, зарядно за батерия А
F4 Предпазител, зарядно за батерия B
F5 Предпазител, батерия А
F6 Предпазител, батерия B
F7 Предпазител, функция за автоматичен старт
F8 Предпазител, устройство за авариен старт 1
F9 Предпазител, устройство за авариен старт 2
F10 Предпазител, вентилационен шлюз (опция)
F11 Предпазител, вентилатор в помещението (опция)
G1 Зарядно, батерия A
G2 Зарядно, батерия B
K1 Контактор за захранване
K2 Реле за тест на функциите, зарядно 1
K3 Реле за тест на функциите, зарядно 2
K4 Реле за автоматичен старт, батерия A
K5 Реле за автоматичен старт, батерия B
K6 Реле, контрол на вентилационните капаци (опция)
K7 Реле за авариен старт, батерия A
K8 Реле за авариен старт, батерия B
K9 Контактор, вентилационни шлюзове (опция)
K10 Контактор, вентилатор в помещението (опция)
K11 Сигнално реле, повреда на трансмисията
K12 Сигнално реле, работеща помпа
K13 Реле (мигане)
K14 Реле (импулси)
Реле за прекъсване на зареждането с цел
K15
измерване на напрежението на батерия A
Реле за прекъсване на зареждането с цел
K16
измерване на напрежението на батерия B
K17 Реле за стоп на двигателя
Реле за наблюдение на нивото на водата в
K18
обезвъздушаващия резервоар (опция)
Q00 Главен превключвател
R15 Силов диод за батерия A
R16 Силов диод за батерия B
V1 Мостов токоизправител
X0 Клеморед, нагревател за двигателя и горивото
X1 Клеморед, свързване на батериите
X2 Клеморед, вътрешни връзки
X3 Клеморед, входове
X4 Клеморед, свободни от потенциал изходи
Клеморед, захранване за вентилатора и
X5
вентилационните шлюзове
Z01 EMC филтър
Входове и изходи
Входовете и изходите са посочени в секция
данни.
7. Технически
