Test, pornire de urgență 1
Dacă procedura de pornire automată eșuează sau doriți să testați
dispozitivul de pornire de urgență 1, grupul de pompe poate fi
pornit manual prin apăsarea acestui buton. Țineți butonul apăsat
până pornește motorul diesel, dar nu mai mult de 15 secunde.
Când apăsați acest buton, va fi activat dispozitivul de pornire de
urgență 1.
Activarea este posibilă numai dacă lumina indicatoare este
aprinsă.
Test, pornire de urgență 2
Dacă procedura de pornire automată eșuează sau doriți să testați
dispozitivul de pornire de urgență 2, grupul de pompe poate fi
pornit manual prin apăsarea acestui buton. Țineți butonul apăsat
până pornește motorul diesel, dar nu mai mult de 15 secunde.
Când apăsați acest buton, va fi activat dispozitivul de pornire de
urgență 2. Ac tivarea este posibilă numai dacă lumina indicatoare
este aprinsă.
4.2 Principalele componente dulapului de comandă
Principalele componente din dulapul de comandă sunt prezentate
în fig. 2.

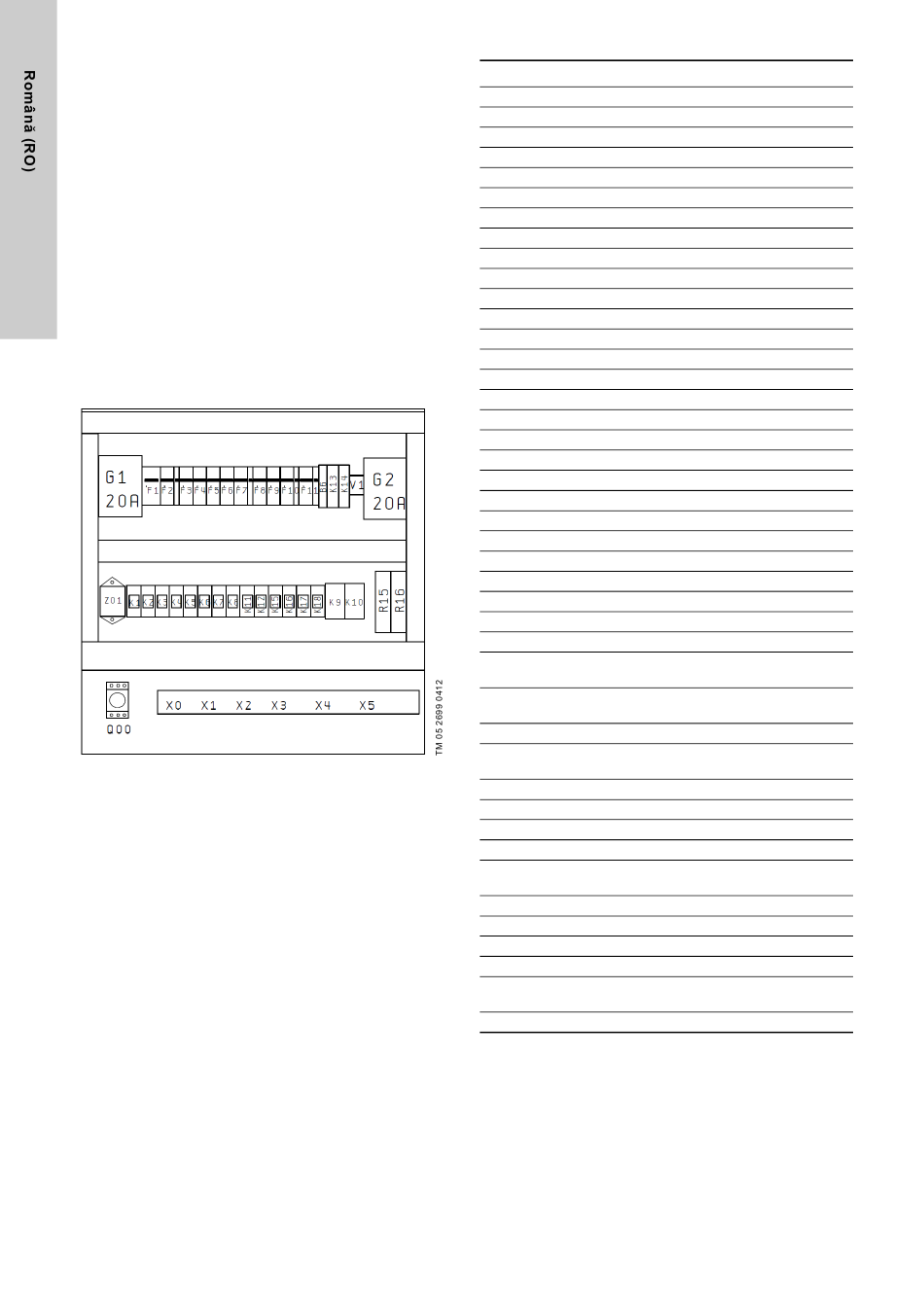

Fig. 2 Principalele componente din dulapul de comandă
208
Poz. Denumire
B6 Monitor alimentare de la rețea
F1 Disjunctor principal
F2 Disjunctor, încălzitor apă de răcire
F3 Disjunctor, încărcătorul bateriei A
F4 Disjunctor, încărcătorul bateriei B
F5 Disjunctor, bateria A
F6 Disjunctor, bateria B
F7 Disjunctor, funcția de pornire automată
F8 Disjunctor, starter de urgență 1
F9 Disjunctor, starter de urgență 2
F10 Disjunctor, jaluzea (opțional)
F11 Disjunctor, ventilator de cameră (opțional)
G1 Încărcător, bateria A
G2 Încărcător, bateria B
K1 Contactor rețea
K2 Releu de test funcțional, încărcător 1
K3 Releu de test funcțional, încărcător 2
K4 Releu de pornire automată, set de baterii A
K5 Releu de pornire automată, set de baterii B
K6 Releu, control jaluzea (opțional)
K7 Releu de pornire de urgență, bateria A
K8 Releu de pornire de urgență, bateria B
K9 Contactor, jaluzea (opțional)
K10 Contactor, ventilator de cameră (opțional)
K11 Releu de semnal, eroare cale de transmisie
K12 Releu de semnal, pompa în funcțiune
K13 Releu intermitent
K14 Releu de impuls
Releu de întrerupere a încărcării pentru măsurarea
K15
tensiunii corecte a bateriei A
Releu de întrerupere a încărcării pentru măsurarea
K16
tensiunii corecte a bateriei B
K17 Releu de oprirea a motorului
Releu de monitorizare a nivelului apei în rezervorul
K18
de amorsare (opțional)
Q00 Întrerupător general
R15 Diodă de putere pentru bateria A
R16 Diodă de putere pentru bateria A
V1 Punte redresoare
Regletă de conexiuni, alimentare și preîncălzitor
X0
motor
X1 Regletă de conexiuni, conectarea seturilor de baterii
X2 Regletă de conexiuni, conexiuni interne
X3 Regletă de conexiuni, intrări
X4 Regletă de conexiuni, ieșiri fără potențial
Regletă de conexiuni, alimentarea ventilatorului și
X5
jaluzelei
Z01 Filtru EMC
Intrări şi ieşiri
Intrările și ieșirile sunt enumerate în secțiunea 7. Date tehnice.
