Test, núdzové zapnutie 1
Ak postup automatického spustenia zlyhá, alebo si chcete
vyskúšať núdzové spúšťacie zariadenie 1, môžete čerpadlo
spustiť ručne stlačením tohto tlačidla. Držte tlačidlo stlačené,
až sa spustí naftový motor, ale nie dlhšie ako 15 sekúnd.
Ak stlačíte toto tlačidlo, bude núdzové spúšťacie zariadenie 1
aktivované. Aktivácia je možná len vtedy, ak svetielko svieti.
Test, núdzové zapnutie 2
Ak postup automatického spustenia zlyhá, alebo si chcete
vyskúšať núdzové spúšťacie zariadenie 2, môžete čerpadlo
spustiť ručne stlačením tohto tlačidla. Držte tlačidlo stlačené, až
sa spustí naftový motor, ale nie dlhšie ako 15 sekúnd. Ak stlačíte
toto tlačidlo, bude núdzové spúšťacie zariadenie 2 aktivované.
Aktivácia je možná len vtedy, ak svetielko svieti.
4.2 Hlavné komponenty v rozvádzači

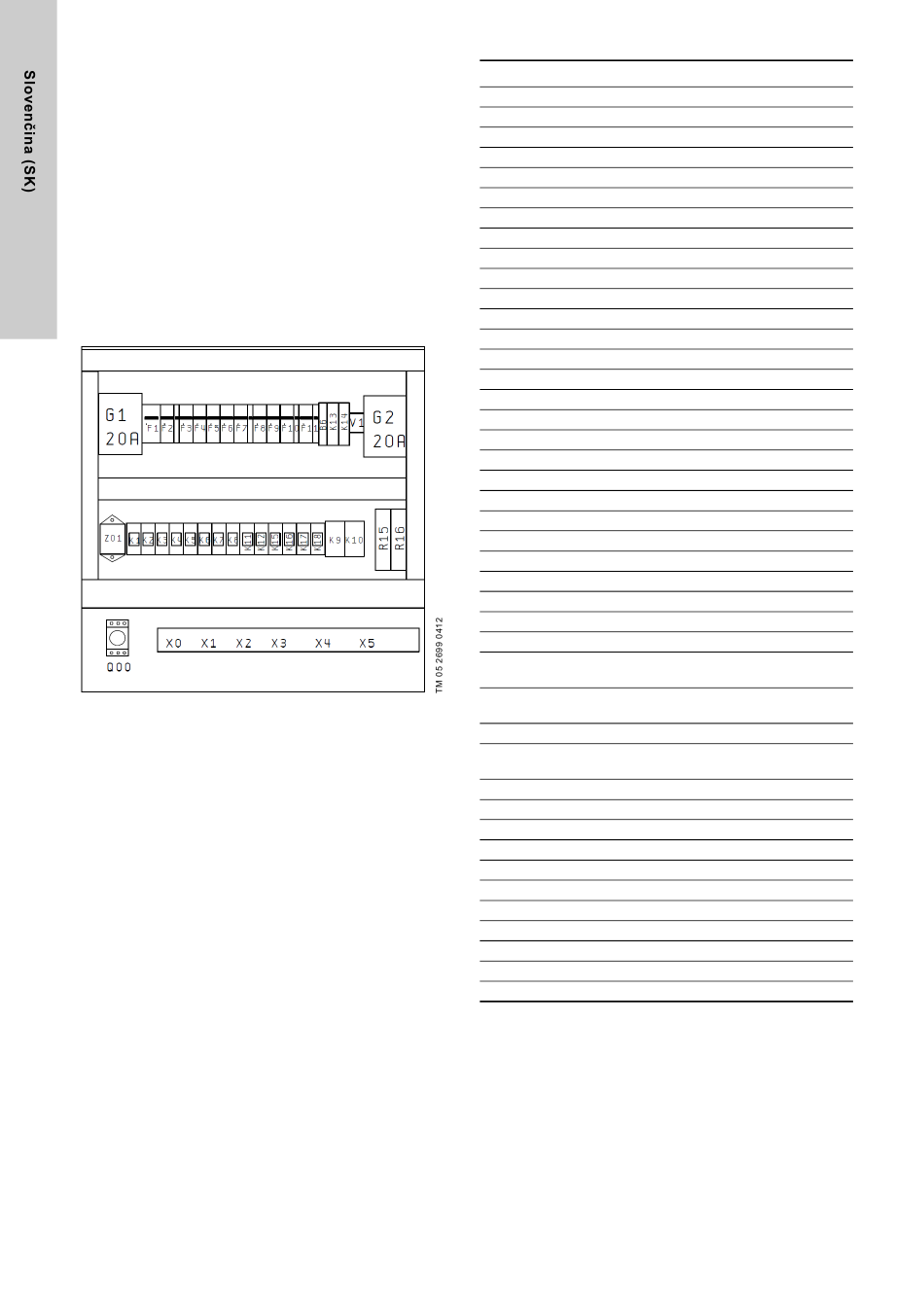

Hlavné komponenty rozvádzača ukazuje obr. 2.
Obr. 2 Hlavné komponenty v rozvádzači
230
Poz. Označenie
B6 Sieťový monitor
F1 Hlavný istič
F2 Istič, ohrievač chladiacej vody
F3 Istič, nabíjačka batérie A
F4 Istič, nabíjačka batérie B
F5 Istič, batéria A
F6 Istič, batéria B
F7 Istič, funkcia automatického zapnutia
F8 Istič, núdzový štartér 1
F9 Istič, núdzový štartér 2
F10 Istič, žalúzie (voliteľné)
F11 Istič, izbový ventilátor (voliteľné)
G1 Nabíjačka, batéria A
G2 Nabíjačka, batéria B
K1 Sieťový stýkač
K2 Relé pre skúšku funkčnosti, nabíjačka 1
K3 Relé pre skúšku funkčnosti, nabíjačka 2
K4 Relé pre automatické spustenie, set batérií A
K5 Relé pre automatické spustenie, set batérií B
K6 Relé, ovládanie žalúzií (voliteľné)
K7 Relé pre núdzové spustenie, batéria A
K8 Relé pre núdzové spustenie, batéria B
K9 Stýkač, žalúzie (voliteľné)
K10 Stýkač, izbový ventilátor (voliteľné)
K11 Signálne relé, chyba prenosovej cesty
K12 Signálne relé, čerpadlo beží
K13 Blikacie relé
K14 Impulzné relé
Relé pre prerušenie nabíjania pre meranie správneho
K15
napätia batérie A
Relé pre prerušenie nabíjania pre meranie správneho
K16
napätia batérie B
K17 Relé pre zastavenie motora
Relé pre monitorovanie hladiny vody v plniacej nádrži
K18
(voliteľné)
Q00 Hlavný vypínač
R15 Výkonová dióda pre batériu A
R16 Výkonová dióda pre batériu B
V1 Mostíkový usmerňovač
X0 Svorkovnica, predhrievač plnenia a motora
X1 Svorkovnica, pripojenie setov batérií
X2 Svorkovnica, vnútorné prepojenie
X3 Svorkovnica, vstupy
X4 Svorkovnica, bezpotenciálové výstupy
X5 Svorkovnica, napájanie k ventilátoru a žalúziám
Z01 filter EMC
Vstupy a výstupy
Vstupy a výstupy sú uvedené v časti 7. Technické údaje.
