8.3 Būsenos ir sutrikimų indikacija
8.3.1 Būsenos indikacija
Būsena rodoma tekstu displėjuje (taip pat žr. skyrių
skydelis), indikatoriais valdymo skydelyje ir indikatoriais spintos

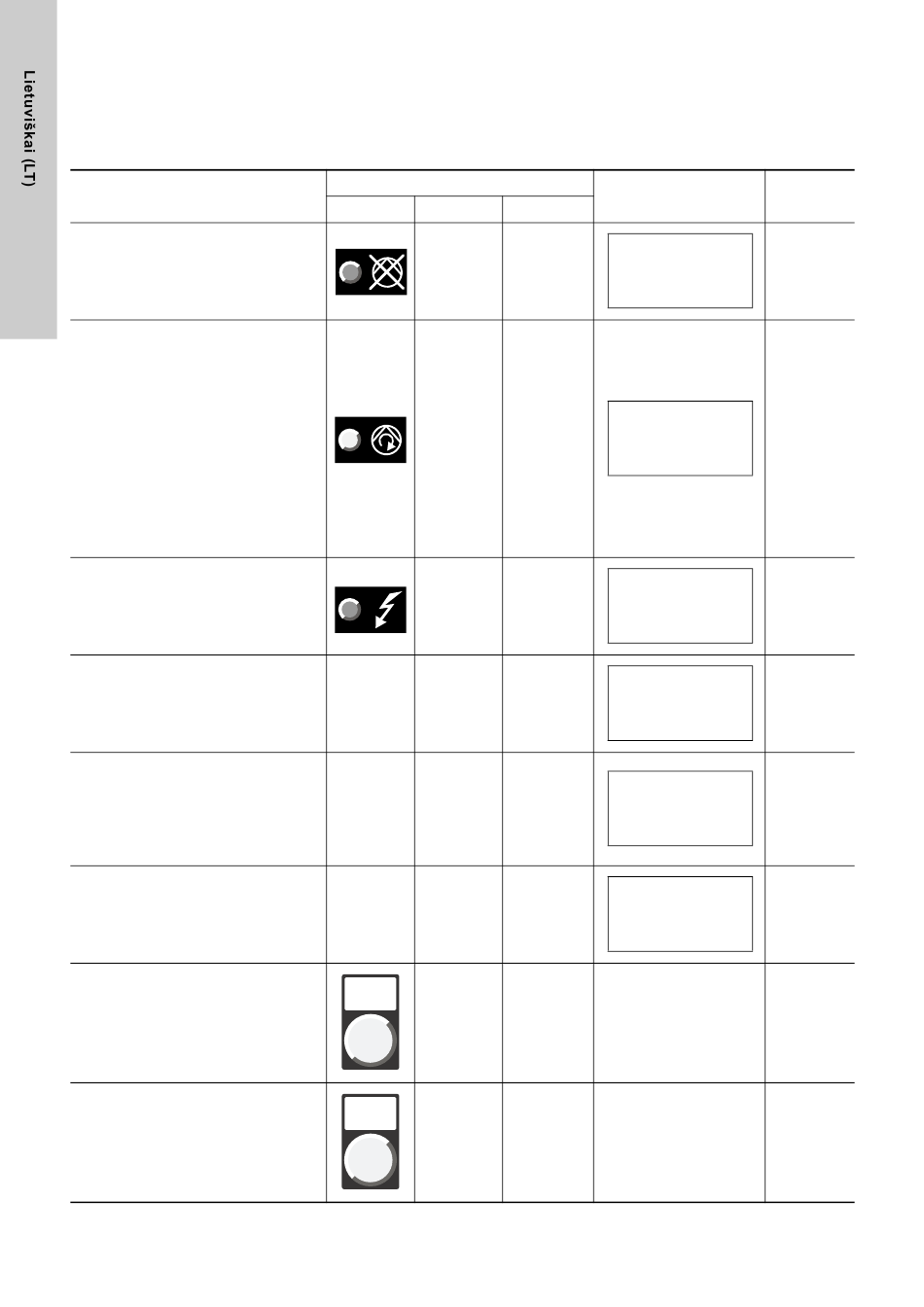

duryse. Šioje lentelėje pateikiama darbinės būsenos indikacijos
apžvalga.
Būsena
Siurblys buvo automatiniame režime ir buvo
sustabdytas, nors slėgio daviklis vis dar yra
suveikęs.
Siurblį galima paleisti tik rankiniu būdu.
Siurblys dirba (automatiškai paleistas per
slėgio daliklį arba paleistas rankiniu būdu).
Paleidimo priežastis rodoma viršutiniame
dešiniajame ekrano kampe:
Press1 = Slėgio daviklis 1
Press2 = Slėgio daviklis 2
Level = Per žemas lygis laikymo bake
Extern = Išorinis įėjimas
TestEm = Bandomasis/avarinis
paleidimas naudojant [ST1]
arba [ST2]
Manual = Rankinis paleidimas naudojant
[Start engine]
Emerg. = Avarinis paleidimas naudojant
[SE1] arba [SE2]
Elektros tinklo įtampa yra.
Kalibracijos nurodymas
(pradinio paleidimo metu).
Variklio paleidimas automatinio režimo
metu.
Akumuliatorių grupės (B1), užvedimo
bandymų skaičiaus (3) ir paleidimo trigerio
(Press1) indikacija
(tarp paleidimų viršutinėje displėjaus
eilutėje rodomas pranešimas "Engine off").
Variklio paleidimas rankinio režimo metu
(kai variklis užsiveda, viršutiniame
kairiajame ekrano kampe rodomos
apsukos).
Žaliuzės atidarytos.
Ventiliatorius dirba.
124
8. Valdymo
Indikatorius
Būsena Tekstas
PUMP
Šviečia SWITCHED
PUMP
Šviečia
RUNNING
POWER
Šviečia
SUPPLY
- -
- -
- -
H4
Šviečia Louvres open
H5
Šviečia Ventilator on
Tekstas ekrane
(būsenos ekranas)
Engine off
T = 40 °C Oil = 3b
00000H Fuel = 100 %
OFF
B1 = 24 V B2 = 24 V
1700 rpm Press1
T = 80 °C Oil = 3b
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
Engine off
T = 20 °C Oil = 0b
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
?CAL?
T = 20 °C Oil = 0b
-
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
Star.B1=3 Press1
T = 20 °C Oil = 0b
-
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
Engine off Manual
T = 20 °C Oil = 0b
-
00000H Fuel = 100 %
B1 = 24 V B2 = 24 V
Aktyvuotas
išėjimas
DO7 ir DO8
DO3 ir DO4
DO5
DO8
DO10
DO11
