4. Descrierea produsului

Controlerul este amplasat într-un dulap de comandă cu orificii de
fixare pe spate și pe bază pentru montare. Dulapul poate fi
montat fie pe un grup de pompe, fie pe perete.
Dulapul de comandă, care este alimentat de la rețeaua
principală, alimentează motorul cu energia necesară pentru
pornire şi funcţionare. În plus, sursa de alimentare este folosită
pentru a încărca două seturi de baterii. Fiecare set de baterii este
încărcat cu încărcătorul propriu. Dacă alimentarea de la rețea se
întrerupe, cele două seturi de baterii preiau alimentarea cu curent
a dulapului de comandă.
4.1 Comenzi şi instrumente indicatoare
Toate comenzile şi instrumentele indicatoare, cu excepţia
întrerupătorului principal, sunt plasate în ușa dulapului.
Vezi fig. 1.

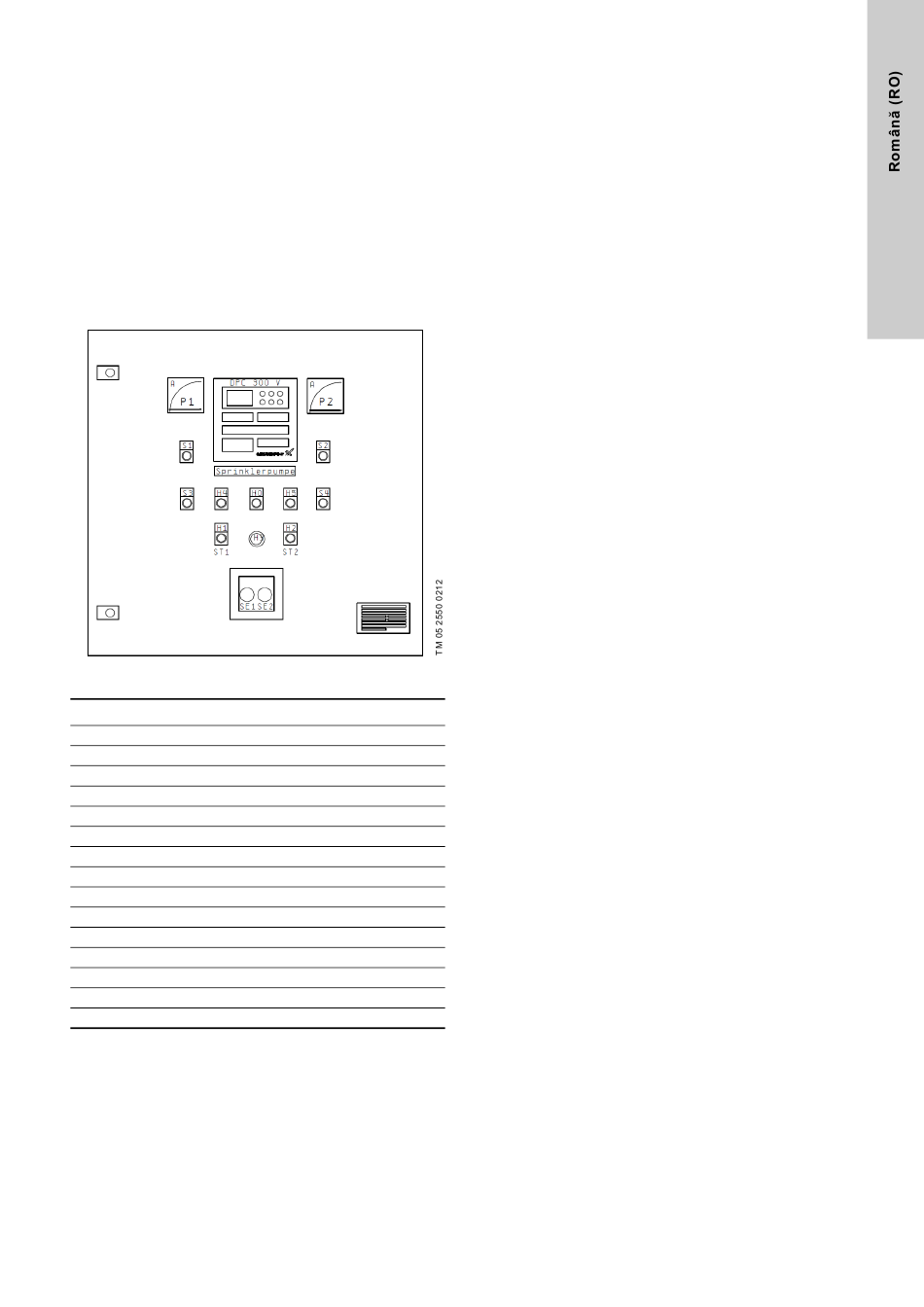

Fig. 1 Ușa dulapului
Poz. Denumire
DPC 300 V Panoul de comandă
H0 Defecţiune a alimentării de la rețea
H3 Alarmă acustică
H4 Jaluzele deschise (opțional)
H5 Ventilator pornit (opțional)
P1 Ampermetru, încărcător 1
P2 Ampermetru, încărcător 2
S1 Pornire motor
S2 Oprire motor
S3 Pornire ventilator (opțional)
S4 Oprire ventilator (opțional)
SE1 Pornire de urgență 1
SE2 Pornire de urgență 2
ST1+H1 Test, pornire de urgență 1
ST2+H2 Test, pornire de urgență 2
Elementele de control și luminile indicatoare au următoarele
funcțiuni:
Panoul de comandă (DPC 300 V)
Panoul de comandă conține butoanele necesare pentru a seta
parametrii de control, un afișaj de text pentru a afișa citirile de
stare și defecțiune precum și câteva lumini indicatoare.
Este plasat în ușa dulapului. Panoul de comandă este descris în
secțiunea 8. Panoul de comandă.
Defecţiune a alimentării de la rețea (H0)
Lumina indicatoare galbenă se aprinde în cazul unei defecțiuni la
alimentarea de la rețea, însemnând că tensiunea de alimentare a
scăzut sub 200 V.
Alarmă acustică (H3)
Buzerul este activat în caz de defecțiune.
Jaluzele deschise (H4)
Lumina indicatoare albă este aprinsă când jaluzelele sunt
deschise, indiferent dacă au fost deschise automat de operator
sau manual, prin apăsarea [Start ventilator].
Ventilator pornit (H5)
Lumina indicatoare albă este aprinsă când ventilatorul de cameră
funcționează, indiferent dacă a fost activat automat de controler
sau manual, prin apăsarea [Start ventilator].
Ampermetru, încărcător 1 (P1)
Ampermetrul pentru încărcătorul 1 indică curentul de încărcare al
setului de baterii A.
Ampermetru, încărcător 2 (P2)
Ampermetrul pentru încărcătorul 2 indică curentul de încărcare al
setului de baterii B.
Pornire motor (S1)
Butonul este folosit pentru a porni pompa manual la punerea în
funcțiune, service etc.
Oprire motor (S2)
Butonul este folosit pentru a opri pompa după o pornire automată
sau manuală.
Pornire ventilator (S3)
Controlerul deschide în mod normal jaluzelele și activează
automat ventilatorul de cameră la pornirea motorului diesel.
Totuși, este posibilă și deschiderea manuală a jaluzelelor și
activarea ventilatorului de cameră prin apăsarea acestui buton.
Oprire ventilator (S4)
Controlerul închide în mod normal jaluzelele și dezactivează
automat ventilatorul de cameră la oprirea motorului diesel. Totuși,
este posibilă și închiderea manuală a jaluzelelor și activarea
ventilatorului de cameră prin apăsarea acestui buton.
Pornire de urgență 1 (SE1)
Dacă procedura de pornire automată eșuează sau controlerul
este defect, grupul de pompe poate fi pornit manual prin
apăsarea acestui buton după spargerea geamului. Țineți butonul
apăsat până pornește motorul diesel, dar nu mai mult de
15 secunde. Când apăsați acest buton, va fi activat dispozitivul
de pornire de urgență 1.
Pornire de urgență 2 (SE2)
Dacă procedura de pornire automată eșuează sau controlerul
este defect, grupul de pompe poate fi pornit manual prin
apăsarea acestui buton după spargerea geamului. Țineți butonul
apăsat până pornește motorul diesel, dar nu mai mult de
15 secunde. Când apăsați acest buton, va fi activat dispozitivul
de pornire de urgență 2.
