Выключить вентилятор (S4)
Как правило, шкаф управления автоматически закрывает
жалюзи вентиляции и прекращает вентиляцию помещения
при выключении двигателя. Тем не менее, также можно
закрыть жалюзи вентиляции и прекратить вентиляцию
помещения вручную, нажав эту кнопку.
Экстренный пуск 1 (SE1)
Если автоматического пуска не произошло или шкаф
управления неисправен, то насосную установку можно
запустить вручную, разбив стекло и нажав эту кнопку.
Удерживайте кнопку в нажатом положении до тех пор, пока не
произойдет пуск дизельного двигателя, но не дольше
15 секунд. После нажатия кнопки активируется устройство
экстренного пуска 1.
Экстренный пуск 2 (SE2)
Если автоматического пуска не произошло или шкаф
управления неисправен, то насосную установку можно
запустить вручную, разбив стекло и нажав эту кнопку.
Удерживайте кнопку в нажатом положении до тех пор, пока не
произойдет пуск дизельного двигателя, но не дольше
15 секунд. После нажатия кнопки активируется устройство
экстренного пуска 2.
Испытание, экстренный пуск 1
Если автоматического пуска не произошло или нужно
протестировать устройство экстренного пуска 1, насосную
установку можно запустить вручную, нажав эту кнопку.
Удерживайте кнопку в нажатом положении до тех пор, пока не
произойдет пуск дизельного двигателя, но не дольше
15 секунд. После нажатия кнопки активируется устройство
экстренного пуска 1. Активация возможна только в том
случае, если горит световой индикатор.
Испытание, экстренный пуск 2
Если автоматического пуска не произошло или нужно
протестировать устройство экстренного пуска 2, насосную
установку можно запустить вручную, нажав эту кнопку.
Удерживайте кнопку в нажатом положении до тех пор, пока не
произойдет пуск дизельного двигателя, но не дольше
15 секунд. После нажатия кнопки активируется устройство
экстренного пуска 2. Активация возможна только в том
случае, если горит световой индикатор.
4.2 Основные компоненты шкафа управления
Основные компоненты шкафа управления показаны на рис. 2.

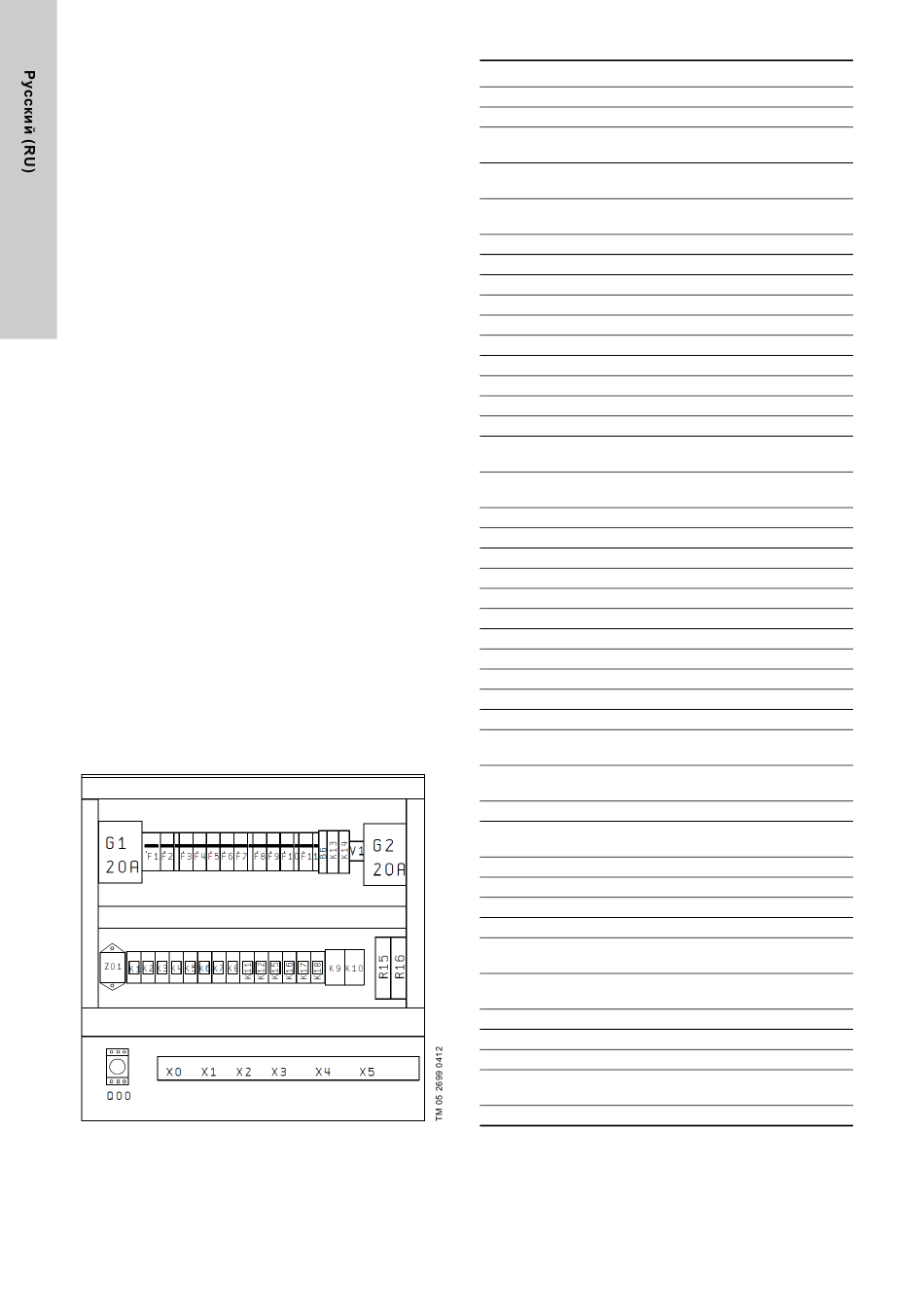

Рис. 2 Основные узлы и детали в шкафу управления
184
Поз. Наименование
B6 Устройство контроля сети
F1 Главный автомат защиты
Автомат защиты, предпусковой подогреватель
F2
контура водяного охлаждения
Автомат защиты, зарядное устройство для
F3
батареи А
Автомат защиты, зарядное устройство для
F4
батареи В
F5 Автомат защиты, батарея А
F6 Автомат защиты, батарея В
F7 Автомат защиты, функция автоматического пуска
F8 Автомат защиты, устройство экстренного пуска 1
F9 Автомат защиты, устройство экстренного пуска 2
F10 Автомат защиты, жалюзи вентиляции (опция)
F11 Автомат защиты, вентилятор помещения (опция)
G1 Зарядное устройство, батарея А
G2 Зарядное устройство, батарея В
K1 Сетевой контактор
Реле функционального испытания, зарядное
K2
устройство 1
Реле функционального испытания, зарядное
K3
устройство 2
K4 Реле автоматического пуска, набор батарей А
K5 Реле автоматического пуска, набор батарей В
K6 Реле, управление жалюзи вентиляции (опция)
K7 Реле экстренного пуска, батарея А
K8 Реле экстренного пуска, батарея В
K9 Контактор, жалюзи вентиляции (опция)
K10 Контактор, вентиляция помещения (опция)
K11 Сигнальное реле, ошибка канала передачи
K12 Сигнальное реле, насос работает
K13 Реле проблескового прибора
K14 Импульсное реле
Реле прерывания зарядки для измерения точного
K15
напряжения батареи А
Реле прерывания зарядки для измерения точного
K16
напряжения батареи В
K17 Реле остановки двигателя
Реле контроля уровня воды в заливочном
K18
резервуаре (опция)
Q00 Сетевой выключатель
R15 Силовой диод для батареи А
R16 Силовой диод для батареи В
V1 Мостовой выпрямитель
Клеммная колодка, подпитка и пусковой
X0
подогреватель двигателя
Клеммная колодка, подсоединение наборов
X1
батарей
X2 Клеммная колодка, внутренние подключения
X3 Клеммная колодка, входы
X4 Клеммная колодка, беспотенциальные выходы
Клеммная колодка, питание вентилятора и жалюзи
X5
вентиляции
Z01 Электромагнитный фильтр
Входы и выходы
Входы и выходы перечислены в разделе
данные.
