Datele electrice ale intrărilor digitale
Clasa de tensiune: Fără.
Tensiune izolaţie: 50 V (față de împământare).
Tensiune de testare izolaţie: Fără.
Tensiunea de ieşire: 12 V.
Curent intrare: 8 mA.
Timp filtru intrare (software): 150 ms.
Timp filtru intrare (hardware): 20 ms.
Intrările digitale nu sunt protejate față de scurtcircuit.
Ieşiri
Controlerul are până la douăsprezece ieșiri digitale (în funcție de
opțiunile alese), care sunt contacte de comutare fără potențial.
Semnalele de la ieșirile digitale pot fi trecute într-un sistem de
administrare de clădiri.
Ieşiri digitale
Denumire Ieşiri digitale
DO1 Defecțiune comună.
DO2 Defecțiune, cablu senzor
DO3 Pompa în funcţiune
DO4 Pompa în funcţiune
DO5 Tensiune de circuit disponibilă
DO6 Defecțiune, tensiune circuit
DO7 Pompă oprită
DO8 Presostate de eliberare
DO9 DPC 300 V defect
DO10 Jaluzele activate (opțional)
DO11 Ventilator în funcțiune (opțional)
Nivel scăzut în rezervorul de
DO12
amorsare (opțional)
Ieșirea digitală X3, 13 este pentru conectarea ventilului de oprire.
Vezi secţiunea 10.2 Conexiuni
Datele electrice ale ieșirilor releului de semnal
Clasa de tensiune: Categoria 1.
Tensiune izolaţie: 115 V (față de împământare).
Tensiune de testare izolaţie: 1,5 kV c.a.
Tensiune de alimentare max: 115 V c.a.
Sarcină max.: 2 A, 115 V.
Sarcină min.: 100 mA, 12 V c.c.
Putere sarcină max: 230 VA / 24 W.
7.1 Setările din fabrică
Vezi secţiunea 8.2 Setările pentru informații privind setarea
controlerului.
Monitorul de rețea B6, releul intermitent K13 și releul de impuls
K14 sunt setate din fabrică. Setările nu trebuie schimbate.
212
Bornă
X4, 1-3
X4, 4-6
X4, 7-9
X4, 10-12
X4, 13-15
X4, 16-18
X4, 19-21
X4, 22-24
X4, 25-27
X4, 28-30
X4, 31-33
X4, 34-36
electrice.
8. Panoul de comandă
Panoul de comandă este folosit pentru setarea parametrilor,
pentru prezentarea pe afișaj a indicațiilor de stare și de alarmă și
luminilor indicatoare precum și pentru resetarea alarmelor.
Panoul de comandă este împărțit în două părți (vezi fig. 4):
• afișajul cu butoane de acționare
• luminile indicatoare pentru stare și defecțiuni.
Partea cu luminile indicatoare este împărțită în următoarele părți:
• indicații de defecțiuni, bateria A și B
• indicații de alarmă
• starea rezervorului de combustibil
• indicații de stare.
BATTERIE A
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
ALARME
STORUNG STEUERGERAT
DIESEL CONTROLLER FAULT
OLDRUCKMANGEL
LOW OIL PRESSURE
UBERTEMPERATUR
ENGINE OVERHEATED
STATUS STATUS
PUMPE ABGESCHALTET
PUMP SWITCHED OFF
BETRIEB PUMPE
PUMP RUNNING
NETZSPANNUNG
POWER SUPPLY

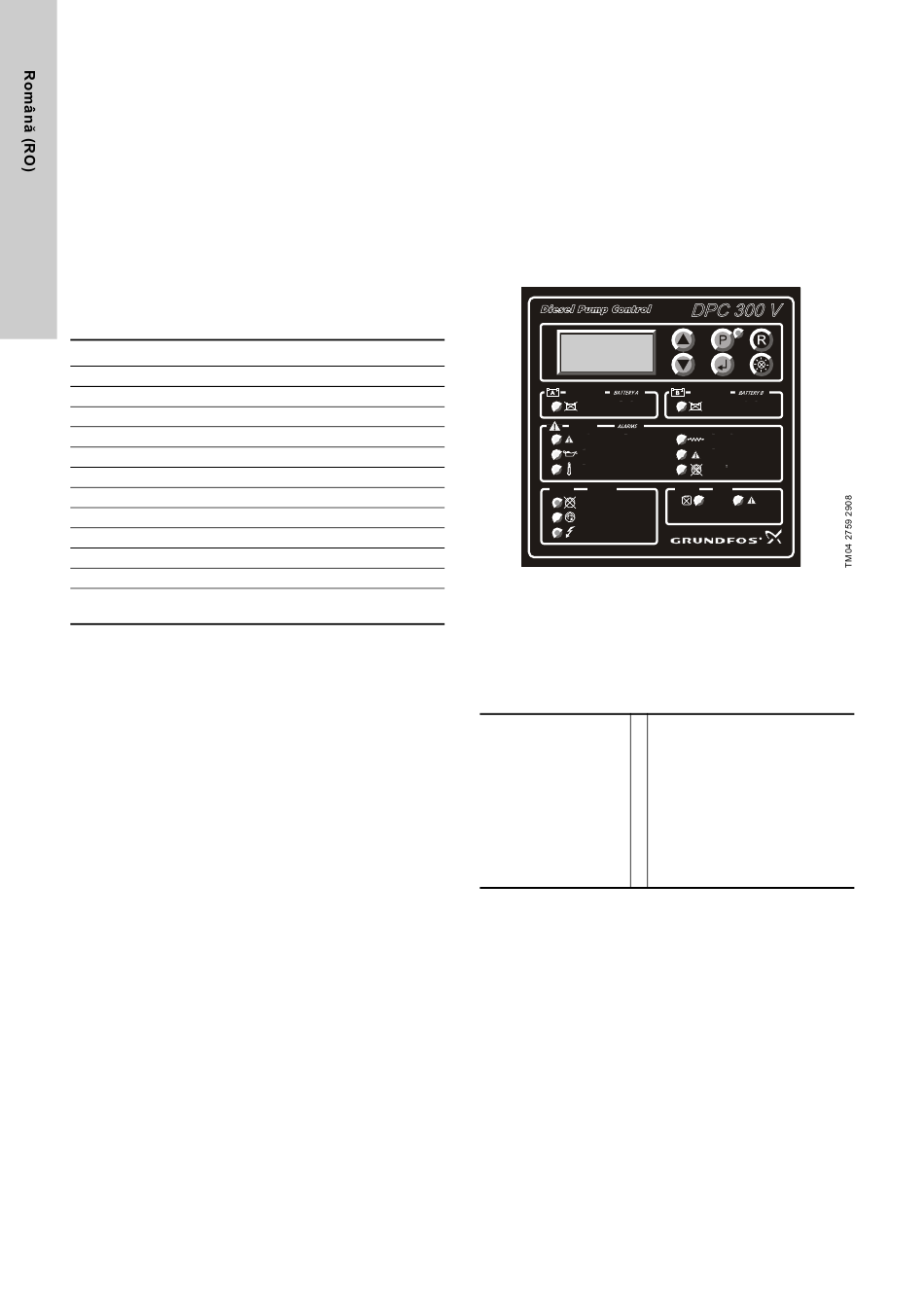

Fig. 4 Panoul de comandă
Afişajul
Afișajul prezintă starea prin date de funcționare și mesaje de
avertizare precum și ca afișaje individuale de setare.
Afișajele de setare sunt descrise în secțiunea
mesajele de avertizare sunt descrise în secțiunea
de defecţiuni. Figura 5 prezintă construcția afișajului stării.
Turația sau promptul de calibrare sau
setul de baterii și numărul de încercări
1700 rpm Press1 >
de pornire (la stânga) și cauza pornirii
(la dreapta).
Temperatura motorului (°C) și
T = 40 °C Oil (ulei) = 10b >
presiunea uleiului (bar)
Fuel
Ore de funcționare (H) și nivelul
00000H (combustibil) = >
combustibilului (%)
100 %
Tensiunea bateriei A și B sau
B1 = 24 V B2 = 24 V > indicatoarele de avertizare în caz de
defecțiuni
Fig. 5 Exemplu de afișaj de stare
DPC 300 V
BATTERIE B
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
STORUNG KUHLWASSERHEIZUNG
ALARM COOLING WATER HEATER
STORUNG SENSORKABEL
CONNECTION SENSOR ALARM
FEHLSTAR
FAILURE TO START
TANK FUEL
KRAFTSTOFFMANGEL KRAFTSTOFFHAHN GESCHLOSSEN
FUEL DEFICIENCY VALVE CLOSED
8.2 Setările iar
8.3.2 Indicaţii
