Test, emergency start 1
Amennyiben az automatikus indítás nem működik vagy
a szükségüzemi indító 1 berendezést akarja tesztelni,
a berendezés elindítható manuálisan a nyomógombbal.
Tartsa lenyomva a nyomógombot a dizelmotor elindulásáig, de
nem tovább mint 15 másodperc. Amikor megnyomja ezt
a gombot, a szükségüzemi indító berendezés 1 aktiválódik.
Az aktiválás csak akkor lehetséges, ha a jelzőlámpa világít.
Test, emergency start 2
Amennyiben az automatikus indítás nem működik vagy
a szükségüzemi indító 2 berendezést akarja tesztelni,
a berendezés elindítható manuálisan a nyomógombbal.
Tartsa lenyomva a nyomógombot a dizelmotor elindulásáig, de
nem tovább mint 15 másodperc. Amikor megnyomja ezt
a gombot, a szükségüzemi indító berendezés 2 aktiválódik.
Az aktiválás csak akkor lehetséges, ha a jelzőlámpa világít.
4.2 A vezérlőszekrény fő részei
A vezérlőegység fő komponenseit a következő 2. ábra mutatja .

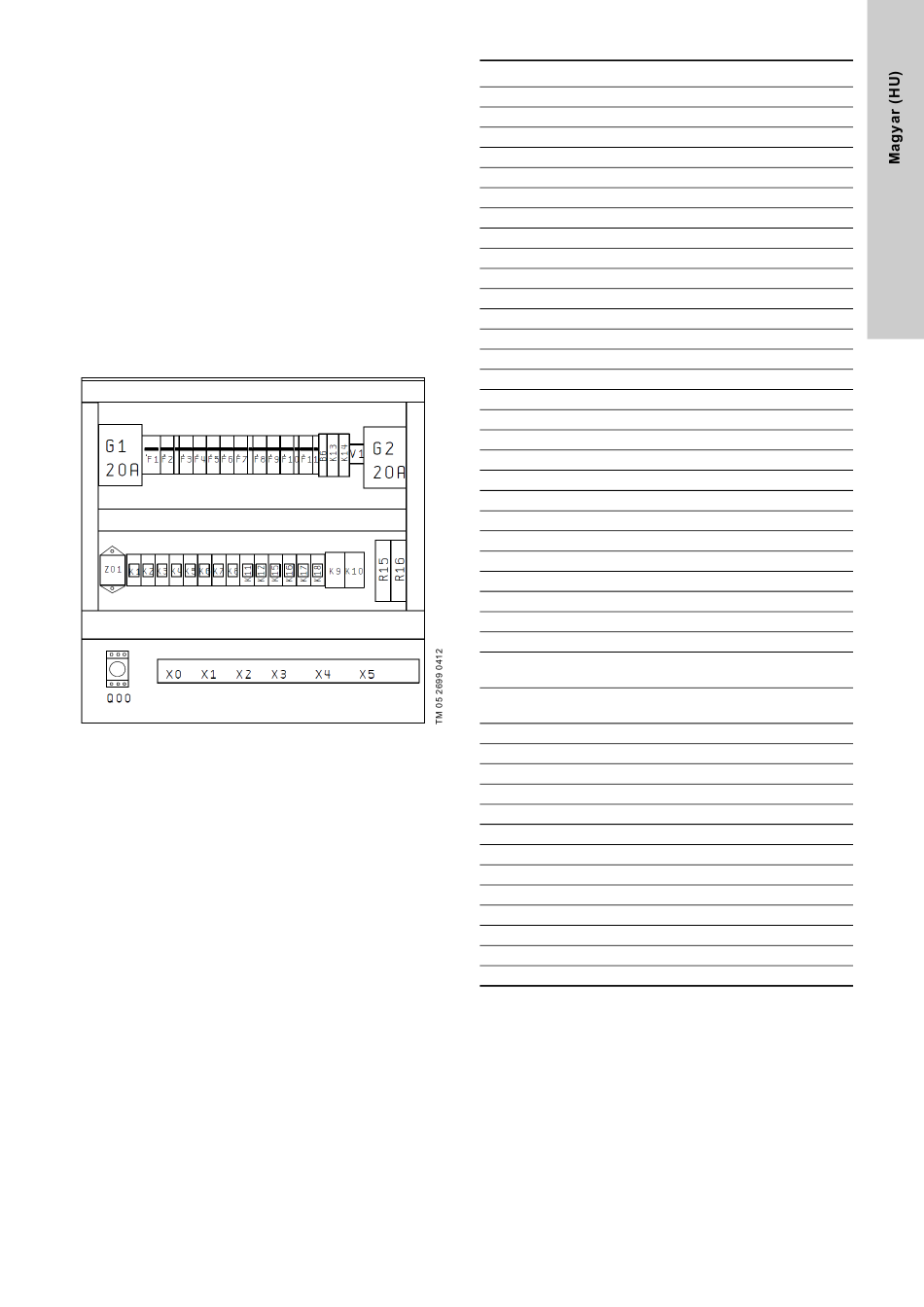

2. ábra A vezérlőszekrény fő részei
Poz. Megnevezés
B6 Fő mérő
F1 Fő megszakító
F2 Megszakító, hűtővízkör
F3 Megszakító, akkumulátor töltő A
F4 Megszakító, akkumulátor töltő B
F5 Megszakító, akkumulátor A
F6 Megszakító, akkumulátor B
F7 Megszakító, automatikus start funkció
F8 Megszakító, szükségüzemi indító 1
F9 Megszakító, szükségüzemi indító 2
F10 Megszakító, spaletta (opciónális)
F11 Megszakító, szoba ventillátor (opcionális)
G1 Töltő, akkumulátor A
G2 Töltő, akkumulátor B
K1 Főkapcsoló
K2 Működési teszt relé, akkumulátor 1
K3 Működési teszt relé, akkumulátor 2
K4 Automatikus indító relé, akkumulátor készlet A
K5 Automatikus indító relé, akkumulátor készlet B
K6 Relé, zsalu vezérlés (opcionális)
K7 Szükségüzemi start relé, akkumulátor A
K8 Szükségüzemi start relé, akkumulátor B
K9 Mágneskapcsoló, zsalu (opconális)
K10 Mágneskapcsoló, szoba ventillátor (opcionális)
K11 Jelzőrelé, erőátviteli út hiba
K12 Jelző relé, szivattyú üzemel
K13 Villogó relé
K14 Impúlzus relé
Töltésmegszakító relé az A telep veszültségének
K15
pontos méréséhez.
Töltésmegszakító relé az B telep veszültségének
K16
pontos méréséhez.
K17 Relé a motor leállításához
K18 Relé a szívótank vízszint velügyeletéhez (opcionális)
Q00 Főkapcsoló
R15 Teljesítmény dióda akkumulátor A
R16 Teljesítmény dióda akkumulátor B
V1 Egyenirányító híd
X0 Sorkapcsok, táp és motor előfűtő
X1 Sorkapcsok, akkumulátor készletek csatlakozása
X2 Sorkapcsok, belső csatlakozások
X3 Sorkapcs, bemenetek
X4 Sorkapcsok, potenciálmentes kimenetek
X5 Sorkapcsok, tápellátás ventillátor és zsalu
Z01 EMC szűrő
Bemenetek és kimenetek
A ki és bemenetek listája a 7. Műszaki adatok
található.
fejezetben
