Контролен Панел; Фабрични Настройки - Grundfos Fire Control FS1 VdS Installations- Und Bedienungsanleitung

Ел. данни за цифрови входове
Клас на напрежение:
Изолационно напрежение:
Тестово изолационно
напрежение:
Изходно напрежение:
Входен ток:
Времеви интервал за филтъра
на входа (софтуер):
Времеви интервал за филтъра
на входа (хардуер):
Цифровите входове не са защитени от късо съединение.
Изходи
Контролерът има до дванадесет цифрови входа
(в зависимост от избраната опция) със свободни от
потенциал контакти. Сигналите от цифровите изходи могат да
бъдат предадени към система за сградно управление.
Цифрови изходи
Наименование Цифрови изходи
DO1 Обичайна повреда
DO2 Повреда, сензорен кабел
DO3 Помпата работи
DO4 Помпата работи
Налично напрежение във
DO5
веригата
Повреда, напрежение във
DO6
веригата
DO7 Помпата е изключена
Освобождаване на
DO8
пресостатите
DO9 Повреден DPC 300 V
Вентилационен шлюз
DO10
активиран (опция)
DO11 Вентилатор работи (опция)
Ниско ниво в обезвъздушаващия
DO12
резервоар (опция)
Цифров изход X3, 13 е за свързване на стоп вентил.
Вижте секция 10.2 Електрическо
Електрически данни за изходите на сигналното реле
Клас на напрежение:
Изолационно напрежение:
Тестово изолационно напрежение: 1,5 kVAC.
Макс. захранващо напрежение:
Макс. товар:
Мин. товар
Макс. мощност на товара:
7.1 Фабрични настройки
За информация относно настройките на контролера,
вижте секция 8.2 Настройки.
Монитор на захранването B6, реле K13 (мигане) и реле K14
(импулси) са настроени фабрично. Настройките не трябва да
бъдат променяни.
32
Няма.
50 V (към земя).
Няма.
12 V.
8 mA.
150 ms.
20 ms.
Клема
X4, 1-3
X4, 4-6
X4, 7-9
X4, 10-12
X4, 13-15
X4, 16-18
X4, 19-21
X4, 22-24
X4, 25-27
X4, 28-30
X4, 31-33
X4, 34-36
свързване.
Категория 1.
115 V (към земя).
115 VAC.
2 A, 115 V.
100 mA, 12 VDC.
230 VA / 24 W.
8. Контролен панел
Контролният панел се използва за задаване на параметри, за
показване на статуса и алармите чрез дисплея и
индикаторите, както и за нулиране на алармите.
Контролният панел е разделен на две части (вижте фиг. 4):
• дисплей с бутони
• индикатори за статус и неизправности.
Зоната на индикаторите се разделя на следните части:
• индикации за повреда, батерия А и В
• алармени индикации
• статус на горивния резервоар
• индикации за статус.
BATTERIE A
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
ALARME
STORUNG STEUERGERAT
DIESEL CONTROLLER FAULT
OLDRUCKMANGEL
LOW OIL PRESSURE
UBERTEMPERATUR
ENGINE OVERHEATED
STATUS STATUS
PUMPE ABGESCHALTET
PUMP SWITCHED OFF
BETRIEB PUMPE
PUMP RUNNING
NETZSPANNUNG
POWER SUPPLY

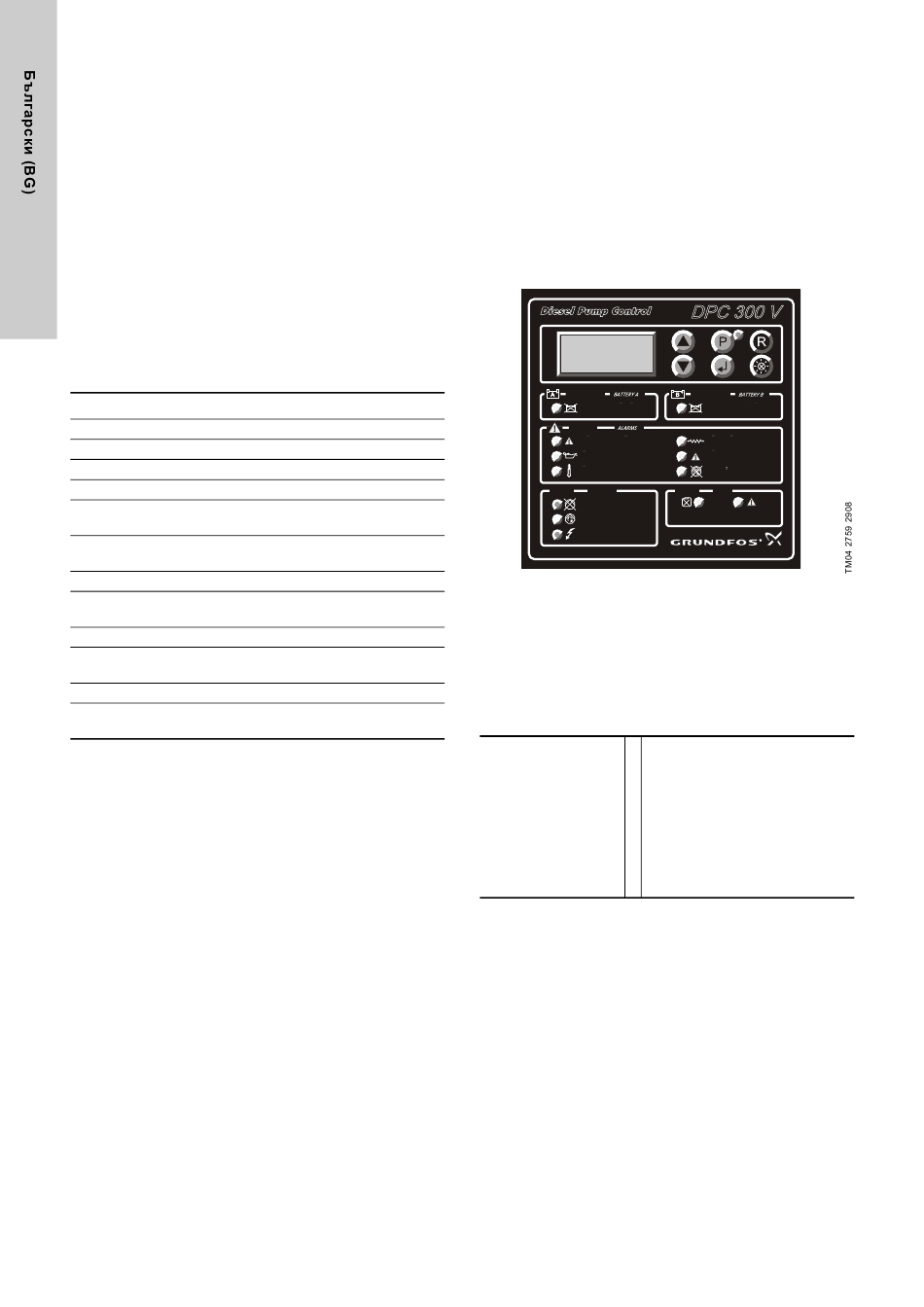

Фиг. 4 Контролен панел
Дисплей
Дисплеят показва статуса (чрез работни данни и съобщения
за предупреждение), както и екрани с настройки.
Екраните с настройки са описани в раздел
съобщенията за предупреждение са описани в раздел
8.3.2 Индикации за неизправност. Фиг.
оформлението екрана за статус.
Обороти или напомняне за
калибриране, или батерия и брой
1700 rpm Press1 >
опити за стартиране (вляво) и причини
за стартиране (вдясно).
Температура на двигателя (°C) и
T = 40 °C Oil = 10b >
налягане на маслото (bar)
Работни часове (H) и ниво на горивото
00000H Fuel = 100 % >
(%)
Напрежение на батерия А и В или
B1 = 24 V B2 = 24 V > индикация за предупреждение в
случай на повреда
Фиг. 5 Пример за екран за статус
DPC 300 V
BATTERIE B
BATTERIE/LADEGERAT STORUNG
BATT./BATT.CHARGER FAILURE
STORUNG KUHLWASSERHEIZUNG
ALARM COOLING WATER HEATER
STORUNG SENSORKABEL
CONNECTION SENSOR ALARM
FEHLSTAR
FAILURE TO START
FUEL
TANK
KRAFTSTOFFMANGEL KRAFTSTOFFHAHN GESCHLOSSEN
FUEL DEFICIENCY VALVE CLOSED
8.2 Настройки,
5 показва
