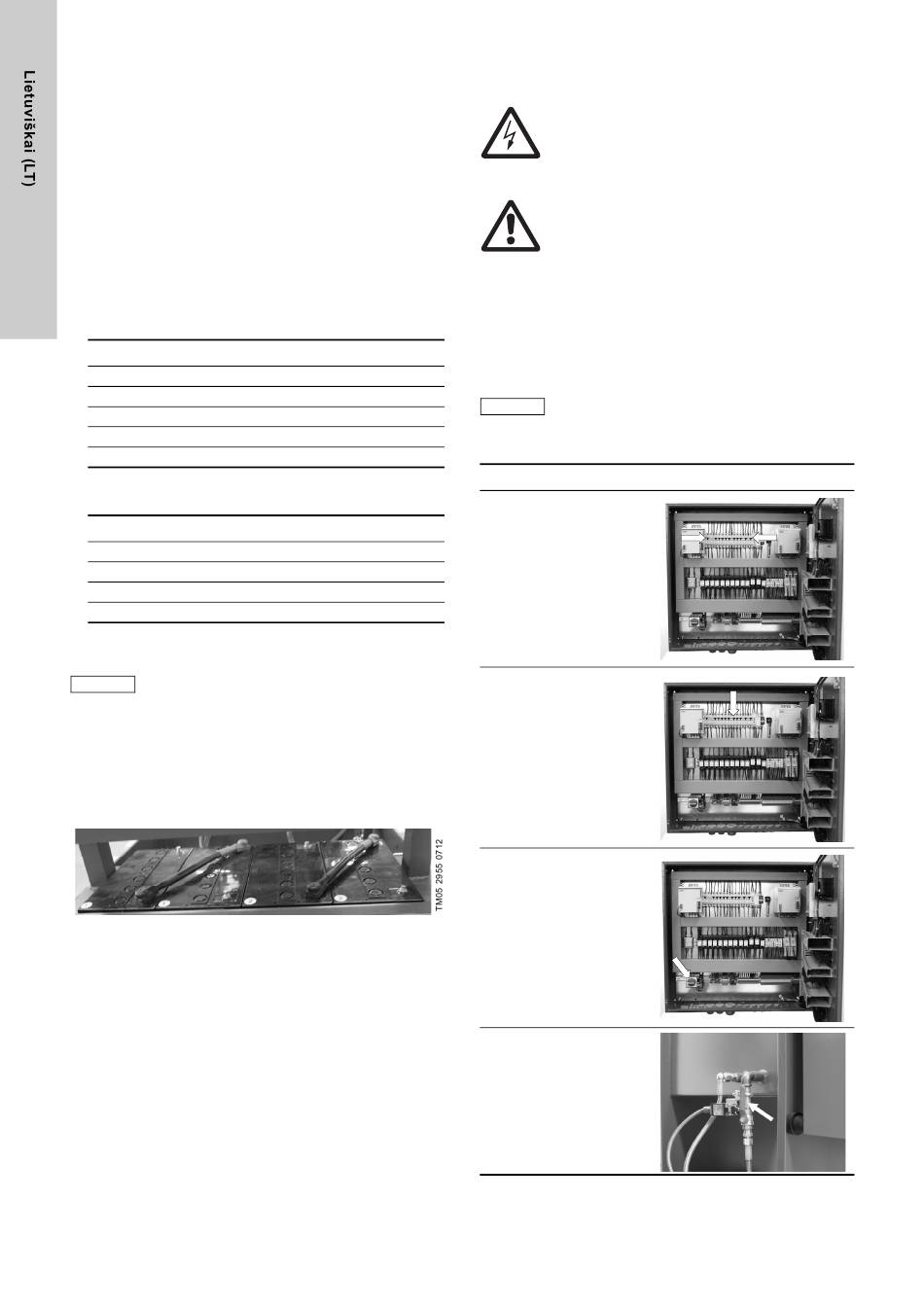

Jei valdiklis pristatomas atskirai, pvz., "Flex" versijos arba keitimo
atveju, taip reikia padaryti šias papildomas jungtis:
• Prijunkite du akumuliatorius prie gnybtų bloko X1. Prijunkite A
akumuliatoriaus L+ prie gnybto 1, o B akumuliatoriaus L+ prie
gnybto 3. Prijunkite paleidimo relę 1 prie gnybto 4, o paleidimo
relę 2 prie gnybto 5. Prijunkite bendrą neigiamą polių prie
gnybto 2.
• Prijunkite generatorių prie gnybtų bloko X3. Prijunkite B+ prie
gnybto 14, D+ prie gnybto 17, neigiamą polių prie gnybto 16,
o generatoriaus apsukų signalo laidą prie gnybto 15.
Jei signalas iš apsukų jutiklio bus naudojamas apsukų
indikacijai, o ne kaip apsukų signalas, priejunkite apsukų jutiklį
prie gnybtų bloko X3 gnybtų 21 ir 22.
• Prijunkite degalų tiekimo nutraukimo vožtuvą prie gnybtų bloko
X3 gnybto 13 (skaitmeninis išėjimas).
• Prijunkite šiuos priešgaisrinio siurblio komplekto jutiklių
kabelius prie gnybtų bloko X3 analoginių įėjimų.
Jutiklio kabelis
Temperatūros jutiklis
Alyvos slėgio jutiklis
Lygio jutiklis degalų bake
Apsukos (generatorius)
Apsukų jutiklis
• Prijunkite šiuos priešgaisrinio siurblio komplekto jutiklių
kabelius prie gnybtų bloko X3 skaitmeninių įėjimų.
Jutiklio kabelis
Alyvos slėgio daviklis
Variklio temperatūros daviklis
Degalų vožtuvo padėtis
Užpildymo bako lygio daviklis
10.3 Akumuliatorių prijungimas
Prieš prijungdami akumuliatorius, išjunkite
Dėmesio
elektros maitinimą perjungdami pagrindinį
jungiklį į padėtį OFF.
Vieną akumuliatorių grupę sudaro du jau gamykloje nuosekliai
sujungti akumuliatoriai. Pirmiausiai prijunkite akumuliatorių
grupės 1 teigiamą polių. Tada prijunkite akumuliatorių grupės 1
neigiamą polių. Teigiamas polius yra pažymėtas raudonai, o
neigiamas polius - juodai. Tą patį padarykite su akumuliatorių
grupe 2. Žr. 7 pav.
7 pav. Akumuliatorių prijungimas
128
11. Paleidimas
Žemiau pateikti nurodymai galioja, jei valdiklis yra įrengtas taip,
kaip nurodyta skyriuje
prijungtas prie valdiklio teisingai. Siurblio komplektas turi būti
paruošas paleidimui pagal siurblio ir dyzelinio variklio įrengimo ir
naudojimo instrukcijose pateiktus nurodymus. Slėgio davikliuose
nustatykite reikalingas slėgio vertes. Žr. slėgio daviklių įrengimo ir
Gnybtas
naudojimo instrukciją.
18
19
Pastaba
20
15
Paleidimo procedūra:
21 + 22
Žingsnis
1. Atidarykite spintos duris
ir patikrinkite, ar įjungti
Gnybtas
visi išjungikliai.
3
4
5 + 6
7 + 8
2. Išjunkite išjungiklį F7,
kad siurblio komplektas
nepasileistų
automatiškai.
3. Įjunkite valdiklį
perjungdami pagrindinį
jungiklį į padėtį ON.
Uždarykite spintos duris.
Jei elektros maitinimas
yra prijungtas teisingai,
turi šviesti indikatorius
"POWER SUPPLY".
4. Atidarykite degalų bako
vožtuvą.
Įspėjimas
Paleidimą turi atlikti įgalioti darbuotojai.
Kai spintos durys yra atidarytos, nelieskite jokių
dalių, kuriomis teka srovė. Venkite fizinio
kontakto su įžemintomis metalinėmis dalimis
(vamzdžiai, rėmas ir t.t.).
Įspėjimas
Laikykitės dyzelinio variklio ir siurblio įrengimo ir
naudojimo instrukcijose pateiktų saugumo ir
paleidimo procedūros nurodymų.
10. Įrengimas, ir siurblio komplektas yra
Prieš paleisdami sistemą patikrinkite, ar gerai
priveržti valdiklio ir signalų daviklių gnybtų
varžtai.
Iliustracija
