4. Produkta apraksts

Regulators ir uzstādīts vadības skapī, montāžai izmantojot
fiksēšanas caurumus aizmugurē un apakšā. Skapi var uzstādīt
vai nu uz sūkņa iekārtas, vai pie sienas.
Vadības skapis, kura energoapgāde nāk no tīkla, nodrošina
motoru ar motora iedarbināšanai un darbam nepieciešamo jaudu.
Bez tam energoapgādi izmanto divu akumulatoru bateriju
uzlādēšanai. Katra akumulatoru baterijas komplekta uzlādēšanai
ir sava uzlādes ierīce. Energoapgādes pārtraukuma gadījumā
abas akumulatoru baterijas pārņem vadības skapja
elektroapgādi.
4.1 Vadības pogas un norādes līdzekļi
Visas vadības pogas un norādes līdzekļi, izņemot galveno slēdzi,
atrodas skapja durvīs. Sk. 1. ilustrācijā.

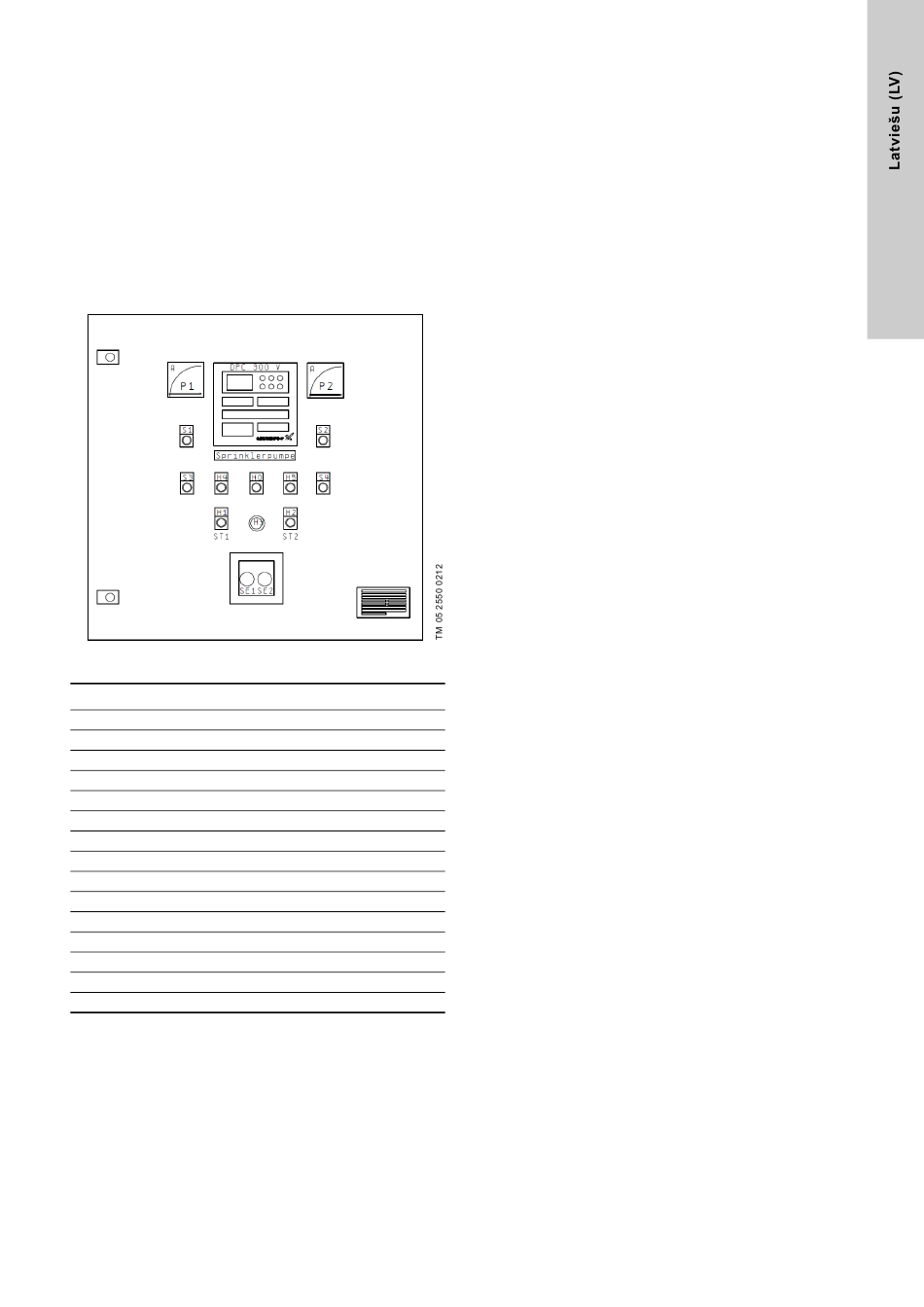

1. ilustr. Skapja durvis
Poz. Apzīmējums
DPC 300 V Vadības pults
H0 Tīkla bojājums
H3 Skaņas signalizācija
H4 Atvērt žalūzijas (papildu opcija)
H5 Ventilators ieslēgts (papildu opcija)
P1 Ampērmetrs, uzlādes ierīce 1
P2 Ampērmetrs, uzlādes ierīce 2
S1 Ieslēgt motoru
S2 Izslēgt motoru
S3 Ieslēgt ventilatoru (papildu opcija)
S4 Izslēgt ventilatoru (papildu opcija)
SE1 Avārijas ieslēgšana 1
SE2 Avārijas ieslēgšana 2
ST1+H1 Pārbaude, avārijas ieslēgšana 1
ST2+H2 Pārbaude, avārijas ieslēgšana 2
Vadības elementiem un indikatora kontrollampiņām ir šādas
funkcijas:
Vadības pults (DPC 300 V)
Vadības pultī ir regulatora parametru iestatīšanai nepieciešamās
pogas, teksta displejs stāvokļa un bojājuma rādījumiem, kā arī
dažādas indikatora kontrollampiņas. Tā atrodas skapja durvīs.
Vadības pults ir aprakstīta punktā
Elektroapgādes pārtraukums (H0)
Dzeltenā indikatora kontrollampiņa iedegas elektroapgādes
pārtraukuma gadījumā, tas nozīmē, ka barošanas spriegums ir
pazeminājies zemāk par 200 V.
Skaņas signalizācija (H3)
Zummers tiek aktivizēts bojājuma gadījumā.
Žalūzijas atvērtas (H4)
Baltā indikatora kontrollampiņa deg, kad žalūzijas ir atvērtas
neatkarīgi no tā, vai tās ir automātiski atvēris regulators, vai tas ir
noticis manuāli, nospiežot [ieslēgt ventilatoru].
Ventilators ieslēgts (H5)
Baltā indikatora kontrollampiņa deg, kad strādā telpas ventilators
neatkarīgi no tā, vai to automātiski ir aktivizējis regulators, vai tas
ir noticis manuāli, nospiežot [Ieslēgt ventilatoru].
Ampērmetrs, uzlādes ierīce 1 (P1)
Uzlādes ierīcei 1 paredzētais ampērmetrs norāda akumulatoru
baterijas A uzlādes strāvu.
Ampērmetrs, uzlādes ierīce 2 (P2)
Uzlādes ierīcei 2 paredzētais ampērmetrs norāda akumulatoru
baterijas B uzlādes strāvu.
Ieslēgt motoru (S1)
Pogu lieto, lai manuāli ieslēgtu sūkni saistībā ar palaidi,
apkalpošanu utt.
Izslēgt motoru (S2)
Pogu lieto, lai izslēgtu sūkni pēc automātiskās vai manuālās
palaides.
Ieslēgt ventilatoru (S3)
Parasti regulators automātiski atver žalūzijas un aktivizē telpas
ventilatoru pēc dīzeļmotora iedarbināšanas. Taču tāpat ir
iespējams atvērt žalūzijas un aktivizēt telpas ventilatoru manuāli,
nospiežot šo pogu.
Izslēgt ventilatoru (S4)
Parasti regulators automātiski aizver žalūzijas un dezaktivē
telpas ventilatoru pēc dīzeļmotora izslēgšanas. Taču tāpat ir
iespējams aizvērt žalūzijas un dezaktivēt telpas ventilatoru
manuāli, nospiežot šo pogu.
Avārijas ieslēgšana 1 (SE1)
Ja automātiskās palaides procedūra neizdodas vai regulators ir
defektīvs, sūkni var ieslēgt manuāli, nospiežot šo pogu pēc stikla
sasišanas. Poga jātur nospiesta, kamēr dīzeļmotors ieslēdzas,
bet ne ilgāk par 15 sekundēm. Nospiežot šo pogu, tiks aktivizēta
avārijas palaides ierīce 1.
Avārijas ieslēgšana 2 (SE2)
Ja automātiskās palaides procedūra neizdodas vai regulators ir
defektīvs, sūkni var ieslēgt manuāli, nospiežot šo pogu pēc stikla
sasišanas. Poga jātur nospiesta, kamēr dīzeļmotors ieslēdzas,
bet ne ilgāk par 15 sekundēm. Nospiežot šo pogu, tiks aktivizēta
avārijas palaides ierīce 2.
8. Vadības pults.
