4. Termékleírás
A vezérlés egy villamos szekrénybe van építve a hátoldalán és
alján a telepítéshez szükséges rögzítő furatokkal.
A vezérlőszekrény telepíthető a szivattyú gépcsoportra, falra
vagy padlóra.
A vezérlőszekrény, mely a hálózatról van megtáplálva,
biztosítja a motor indításához és üzemeléséhez szükséges
tápfeszültséget. Továbbá az energiaellátás használható a két
akkumulátot töltésére. Minden akkumulátor a saját töltőjével
tölthető. Amennyiben a tápellátás megszünik, a két akkumulátor
biztosítja a vezérlőszekrény tápellátását.
4.1 Vezérlő és jelző eszközök
Minden vezérlő és jelző eszköz, kivéve a főkapcsolót,
a vezérlőszekrény ajtaján van elhelyezve. Lásd 1. ábra.

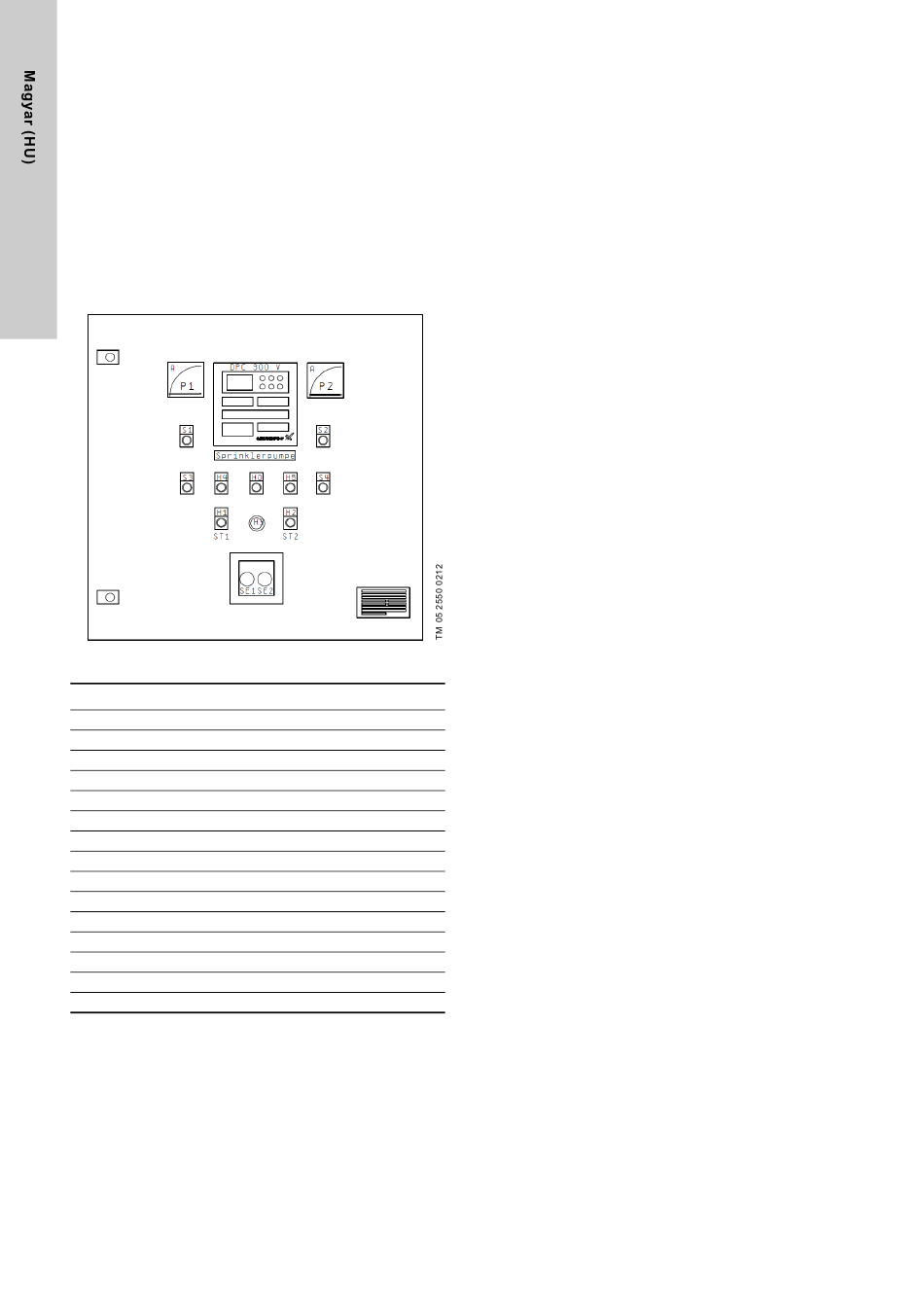

1. ábra Kapcsolószekrény ajtó
Poz. Megnevezés
DPC 300 V Kezelőpanel
H0 Tápfeszültség hiba
H3 Hiba hangjelző
H4 Spaletta nyitva (opcionális)
H5 Ventilátor be (opcionális)
P1 Ampermérő, töltő 1
P2 Ampermérő, töltő 2
S1 Motor indítás
S2 Motor leállítás
S3 Ventillátor indítás (opcionális)
S4 Ventillátor leállítás (opcionális)
SE1 Szükségüzemi indítás 1
SE2 Szükségüzemi indítás 2
ST1+H1 Teszt, szükségüzemi indítás 1
ST2+H2 Teszt, szükségüzemi indítás 2
138
A vezérlő elemek és jelzőlámpák a következő funkciókkal
rendelkeznek:
Vezérlő panel (DPC 300 V)
A vezérlőpanel tartalmazza a paraméterek megváltoztatásához
szükséges paramétereket, szöveges kijelzőt az állapot is
hibaüzenetek megjelenítéséhez, valamint jelzőfényeket.
Ez a szekrény ajtajában van elhelyezve.
A vezérlőpanel leírása a 8. Kezelőpanel
Mains failure (H0)
A sárga jelzőfény kigyullad hiba esetén, ez azt jelenti, hogy
a tápfeszültség 200 V alá csökkent.
Acoustic alarm (H3)
A zümmer aktiválódik hiba esetén.
Louvres open (H4)
A fehér jelzőfény világít amikor a zsalu nyitott állapotban van,
függetlenül attól, hogy automatikusan vagy a [Start ventilator]
nyomógombbal történt a kinyitása.
Ventilator on (H5)
A fehér jelzőfény világít amikor a gépterem ventillátor működik,
függetlenül attól, hogy automatikusan vagy a [Start ventilator]
nyomógombbal történt az indítása.
Ammeter, charger 1 (P1)
A töltő 1 árammérője az A akkumulátor töltési áramát mutatja.
Ammeter, charger 2 (P2)
A töltő 2 árammérője a B akkumulátor töltési áramát mutatja.
Start engine (S1)
A nyomógomb a szivattyú kézi indítására szilgál beüzemelés,
szervíz, teszt stb. esetén.
Stop engine (S2)
A gomb a szivattyú leállítására szolgál automatikus vagy kézi
start után.
Start ventilator (S3)
Normál esetben a vezérlés automatikusan kinyitja a zsalukat és
elindítja a szoba ventillátort amikor a dizelmotor elindul.
Azonban lehetséges a zsalu nyitása és a szoba ventillátor
indítása manuálisan is ennek a gombnak a megnyomásával.
Stop ventilator (S4)
Normál esetben a vezérlés automatikusan bezárja a zsalukat,
és kikapcsolja a szoba ventillátort amikor a dizelmotor leáll.
Azonban lehetséges a zsalu zárása és a szoba ventillátor
leállítása manuálisan is, ennek a gombnak a megnyomásával.
Emergency start 1 (SE1)
Amennyiben az automatikus indítási eljárás vagy a vezérlés
hibás, a szivattyúegység elindítható kézzel az üveg betörése után
a nyomógomb segítségével. Tartsa lenyomva a nyomógombot
a dizelmotor elindulásáig, de nem tovább mint 15 másodperc.
Amikor megnyomja ezt a gombot, a szükségüzemi indító
berendezés 1 aktiválódik.
Emergency start 2 (SE2)
Amennyiben az automatikus indítási eljárás vagy a vezérlés
hibás, a szivattyúegység elindítható kézzel az üveg betörése után
a nyomógomb segítségével. Tartsa lenyomva a nyomógombot
a dizelmotor elindulásáig, de nem tovább mint 15 másodperc.
Amikor megnyomja ezt a gombot, a szükségüzemi indító
berendezés 2 aktiválódik.
fejezetben található.
