Ak je riadiaca jednotka dodaná samostatne, napr. v prípade
verzie Flex alebo pri nahradení, nasledujúce dodatočné
pripojenie musí byť vykonané taktiež:
Pripojte dve batérie na svorkovnicu X1. Pripojte L+ batérie A
k svorke 1 a L+ z batérie B k svorke 3. Pripojte spúšťacie
relé 1 na svorku 4 a spúšťacie relé 2 na svorku 5.
Pripojte spoločný záporný potenciál k svorke 2.
Pripojte generátor na svorkovnicu X3. Pripojte B+ na svorku
14, D+ na svorku 17, záporný potenciál k svorke 16 a signál
otáčok z generátora k svorke 15. Ak je snímač otáčok použitý
pre indikáciu otáčok namiesto signálu otáčok, pripojte snímač
otáčok k svorkám 21 a 22 svorkovnice X3.
Pripojte uzatvárací ventil pre prerušenie dodávky paliva
k svorke 13 (digitálny výstup) na svorkovnicu X3.
Pripojte tieto káble snímača z požiarneho čerpadla
k analógovým vstupom svorkovnice X3.
Kábel snímača
Snímač teploty
Snímač tlaku oleja
Hladinový snímač, palivová nádrž
Otáčky (generátor)
Snímač otáčok
Pripojte tieto káble snímača z požiarneho čerpadla
k digitálnym vstupom svorkovnice X3.
Kábel snímača
Spínač tlaku oleja
Teplotný spínač, motor
Poloha palivového ventilu
Hladinový spínač, plniaca nádrž

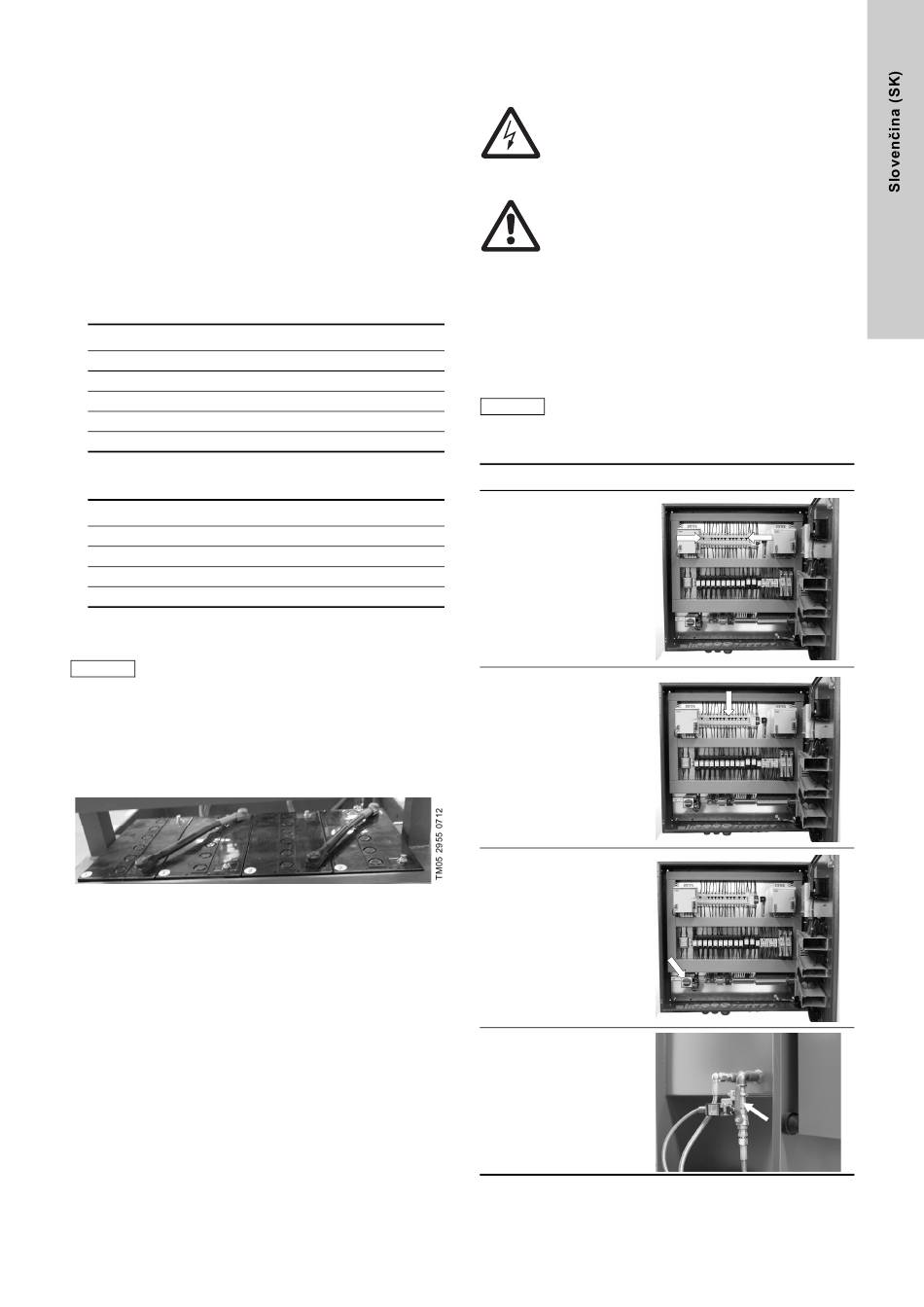

10.3 Pripojenie batérie
Pred pripojením batérií, vypnite napájanie
Pozor
otočením hlavného vypínača do polohy "OFF"
(VYP).
Jeden set batérií sa skladá z dvoch batérií zapojených do série
v továrni. Pripojte kladný pól setu batérií 1 ako prvý.
Potom pripojte záporný pól setu batérií 1. Kladný pól je označený
červenou a záporný pól čiernou farbou. Postupujte rovnakým
spôsobom so setom batérií 2. Viď obr. 7.
Obr. 7
Pripojenie batérií
11. Uvedenie do prevádzky
Nasledujúce pokyny predpokladajú, že riadiaca jednotka bola
inštalovaná podľa časti
pripojené k riadiacej jednotke. Čerpadlo musí byť pripravené pre
uvedenie do prevádzky podľa inštalačného a prevádzkového
návodu pre čerpadlo a naftový agregát. Nastavte tlakové spínače
Svorka
na požadované hodnoty tlaku. Viď inštalačné a prevádzkové
18
pokyny pre tlakové spínače.
19
20
Dôležité
15
21 + 22
Postup spustenia:
Krok
1. Otvorte dvere skrine
Svorka
a skontrolujte, či sú
všetky ističe zapnuté.
3
4
5 + 6
7 + 8
2. Vypnite istič F7, aby sa
zabránilo
automatickému
spusteniu čerpadla.
3. Zapnite riadiacu
jednotku otočením
hlavného spínača do
polohy "ON" (ZAP).
Zavrite dvere skrine.
Ak je elektrické
pripojenie správne,
rozsvieti sa svetielko
"POWER SUPPLY".
4. Otvorte palivový ventil
na palivovej nádrži.
Upozornenie
Uvedenie do prevádzky smie vykonať len
oprávnený odborník. Nedotýkajte sa žiadnych
častí pod prúdom, keď sú dvere skrine otvorené.
Vyhnite sa fyzickému kontaktu s uzemnenými
kovovými časťami (potrubie, rám, atď.).
Upozornenie
Dodržiavajte bezpečnostné pokyny a postup
spúšťania v inštalačnom a prevádzkovom návode
pre naftový motor a čerpadlo.
10. Inštalácia
a že čerpadlo bolo správne
Pred spustením sústavy, skontrolujte tesnosť
skrutkových svoriek riadiacej jednotky a signálu
vysielača.
Vyobrazenie
241
