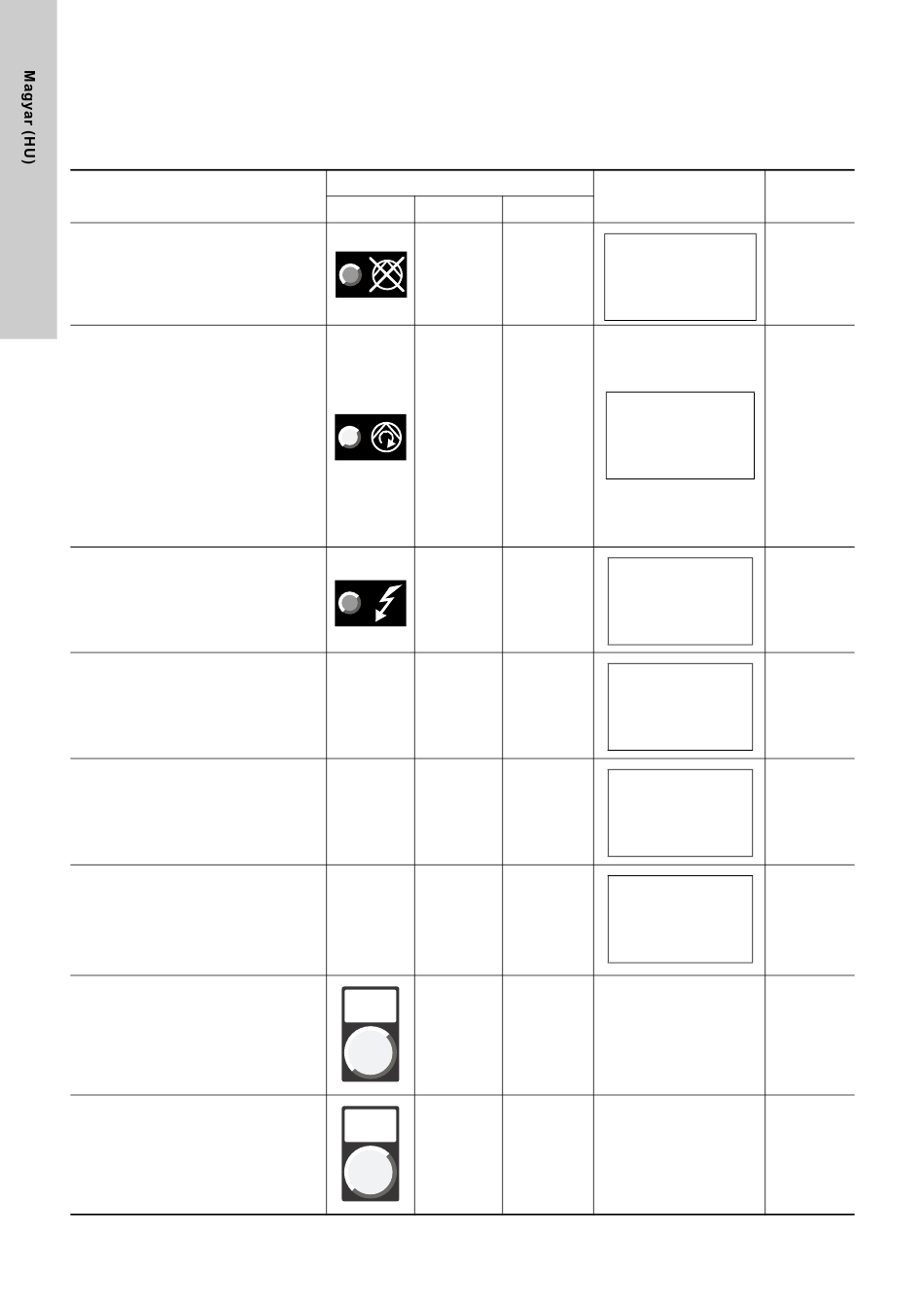

8.3 Állapot és hiba jelzések
8.3.1 Állapot jelzések
Az állapot jelzések szöveg formájában jelennek meg a kijelzőn
(lásd még a 8. Kezelőpanel fejezetet), valamint a vezérlőpanel és
a vezérlőszekrény ajtajának fényjelzésein. Az állapot jelzésekről
a következő táblázat ad áttekintést.
Állapot
A szivattyú automatikus üzemmódban volt
és le lett állítva úgy, hogy közben
a nyomáskapcsoló indítási jelet adott.
A szivattyú csak manuálisan indítható el.
A szivattyú üzemel (automatikus indítás
nyomáskapcsoló jelére vagy kézi indítás).
Az indítási ok a kijelző jobb felső sarkában
látható:
Nyomás1 = Nyomáskapcsoló 1
Nyomás2 = Nyomáskapcsoló 2
Szint = Tároló tartály szintje túl
alacsony
Külső = Külső bemenet
TestEm = Teszt/szükségüzem [ST1]
vagy [ST2]
Kézi = Kézi üzem [Start engine]
Szüks. = Szükségüzemi működtetés
[SE1] vagy [SE2]
Hálózati feszültség OK.
Kalibráció pontosítás (indításkor).
Motor indítás automatikus üzem közben.
A következők kijelzése: akkumulátor
készlet állapota (B1), indítási kisérletek
száma (3) és indítások száma (Press1).
(Indítási kisérletek között az "Engine off"
üzenet jelenik meg a kijelző felső sorában.)
Motor indítás kézi üzemben.
(Amikor a szivattyú indul a fordulatszám
megjelenik a kijelző bal felső sarkában.)
A zsaluk nyitva vannak.
A ventillátor működik.
146
Jelzőlámpa
Állapot Szöveg
PUMP
Be SWITCHED
PUMP
Be
RUNNING
POWER
Be
SUPPLY
- -
- -
- -
H4
Be Zsaluk nyitva
H5
Be Ventillátor be
Kijelzett szöveg
(állapot kijelzés)
Motor ki
T = 40 °C Olaj = 3b
Üzemanyag =
00000H
OFF
100 %
B1 = 24 V B2 = 24 V
1700 ford. Nyomás1
T = 80 °C Olaj = 3b
Üzemanyag =
00000H
100 %
B1 = 24 V B2 = 24 V
Motor ki
T = 20 °C Olaj = 0b
Üzemanyag
00000H
= 100 %
B1 = 24 V B2 = 24 V
?CAL?
T = 20 °C Olaj = 0b
-
Üzemanyag
00000H
= 100 %
B1 = 24 V B2 = 24 V
Star.B1=3 Nyomás1
T = 20 °C Olaj = 0b
-
Üzemanyag
00000H
= 100 %
B1 = 24 V B2 = 24 V
Motor ki Kézi
T = 20 °C Olaj = 0b
-
Üzemanyag
00000H
= 100 %
B1 = 24 V B2 = 24 V
Kimenet
aktiválva
DO7 és DO8
DO3 és DO4
DO5
DO8
DO10
DO11
