Dacă controlerul este livrat separat, de ex., în cazul versiunii Flex
sau al înlocuirii, trebuie efectuate următoarele conexiuni
suplimentare:
• Conectați cele două baterii la regleta de conexiuni X1.
Conectați L+ al bateriei A la borna 1 și L+ al bateriei B la
borna 3. Conectaţi releul de pornire 1 la borna 4 şi releul de
pornire 2 la borna 5. Conectați potențialul negativ comun la
borna 2.
• Conectați generatorul la regleta de conexiuni X3. Conectați B+
la borna 14, D+ la borna 17, potențialul negativ la borna 16 și
semnalul de turație de la generator la borna 15.
Dacă semnalul de la un senzor de turație va fi utilizat pentru
indicarea turației în loc de semnal de turație, conectați
senzorul de turație la bornele 21 și 22 ale regletei de conexiuni
X3.
• Conectați ventilul de oprire pentru întreruperea alimentării cu
combustibil la borna 13 (ieșire digitală) a regletei de conexiuni
X3.
• Conectați următoarele cabluri de senzor de la grupul de
pompe de incendiu la intrările analogice ale regletei de
conexiuni X3.
Cablul senzorului
Senzor de temperatură
Senzor presiune ulei
Senzor de nivel, rezervor combustibil
Turația (generator)
Senzor de turație
• Conectați următoarele cabluri de senzor de la grupul de
pompe de incendiu la intrările digitale ale regletei de conexiuni
X3.
Cablul senzorului
Presostat de ulei
Termostat, motor
Poziția ventilului de combustibil
Întrerupător cu flotor, rezervor de
amorsare

10.3 Conexiunea bateriei

Înainte de conectarea bateriilor, închideți
Atenţie
alimentarea de le rețea trecând întrerupătorului
principal pe "O".
Un set de baterii constă în două baterii conectate în serie din
fabrică. Conectați mai întâi polul pozitiv la setului 1 de baterii.
Apoi conectați polul negativ al setului 1 de baterii. Polul pozitiv
este marcat cu roșu iar polul negativ cu negru. Procedați la fel cu
setul 2 de baterii. Vezi fig. 7.

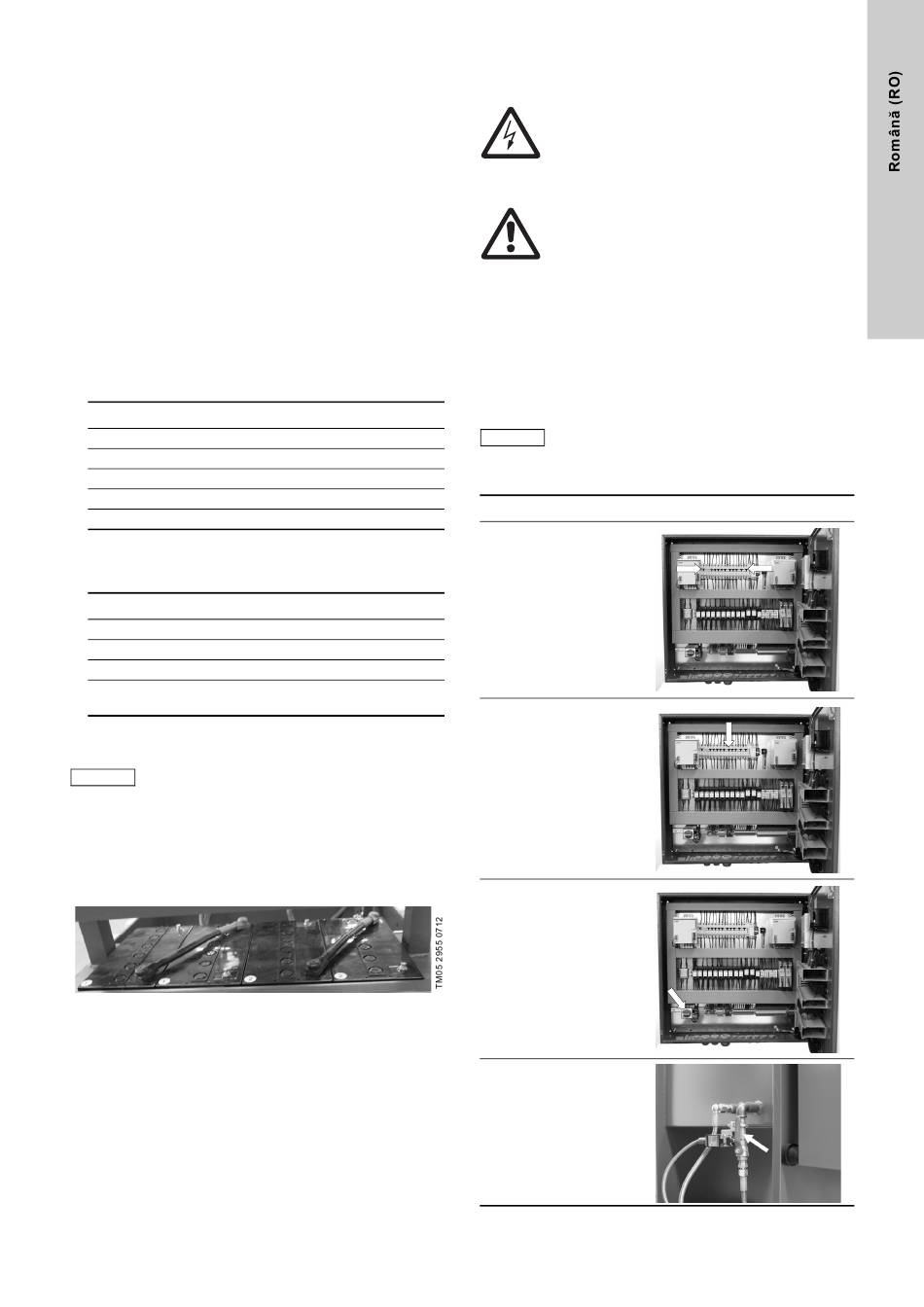

Fig. 7 Conectarea bateriilor
11. Punere în funcţiune
Instrucțiunile următoare presupun că controlerul a fost instalat
conform secțiunii
conectat corect la controler.
Grupul de pompe trebuie pregătit pentru punerea în funcțiune
conform instrucțiunilor de instalare și exploatare pentru pompă și
motorul diesel. Setați presostatele la valorile cerute ale presiunii.
Consultaţi instrucţiunile de instalare şi exploatare pentru
presostate.
Bornă
Notă
18
19
Procedura de punere în funcțiune:
20
15
Pas
21 + 22
1. Deschideți ușa
dulapului și verificați
ca toate disjunctoarele
să fie cuplate.
Bornă
3
4
5 + 6
7 + 8
2. Decuplați disjunctorul
F7 pentru a preveni
pornirea automată a
grupului de pompe.
3. Cuplați controlerul
trecând întrerupătorul
principal la "ON".
Închideți ușa dulapului.
Când conexiunea
electrică este corectă,
lumina indicatoare
"POWER SUPPLY" va
fi aprinsă.
4. Deschideţi ventilul de
alimentare cu
combustibil de pe
rezervorul de
combustibil.
Avertizare
Punerea în funcțiune trebuie efectuată de
persoane autorizate. Nu atingeți nici o piesă sub
tensiune când ușa dulapului este deschisă.
Evitați contactul fizic cu piesele metalice legate
la pământ (conducte, șasiu, etc.).
Avertizare
Respectați instrucțiunile de protecția muncii și
procedura de punere în funcțiune din
instrucțiunile de instalare și exploatare pentru
motorul diesel și pompă.
10. Instalarea, și că grupul de pompe a fost
Înainte de a pune în funcțiune sistemul, verificați
strângerea șuruburilor bornelor controlerului și
transmițătorilor de semnal.
Ilustraţie
