Skysčio lygis užpildymo bake
Įrengus lygio daviklį, lygis užpildymo bake gali būti sekmas.
Lyginiu nukritus žemiau tam tikros vertės, bus aktyvuotas
skaitmeninis išėjimas DO12. Priklausomai nuo versijos, gali būti
paleistas variklis. Kaip paleidimo priežastis displėjaus viršutinėje
eilutėje bus rodoma "Level".
Jutiklio kabelis sekamas, ar nėra laido trūkimo arba trumpojo
jungimo (uždaros grandinės varža 392 omai, atviros grandinės
varža 1100 omų). Jutiklio kebelio gedimo atveju, užsidega
indikatorius "CONNECTION SENSOR ALARM". Taip pat
aktyvuojamas skaitmeninis išėjimas DO2. Kai sutrikimas
išnyksta, sutrikimo indikacija automatiškai panaikinama.
Dyzelinio arba alyvos nutekėjimas
Prie valdiklio gali būti prijungtas nutekėjimo sekimo prietaisas,
kad būtų galima aptikti, ar iš degalų bako nesisunkia dyzelis arba
iš variklio nesisunkia alyva (kuri suteka į padėklą po siurblio
agregatu). Nutekėjimo sekimą atlieka matavimo prietaisas ir
zondas. Matavimo prietaisas montuojamas atskirai, ne valdiklio
spintoje.
6. Identifikacija
6.1 Vardinė plokštelė
Valdiklį galima identifikuoti pagal vardinę plokštelę.
Type: Control FS 1 Dieselmotor 24 V/230 V
Produkt Nr.: 96750712
Serien Nr.: 3000213230
Versorgungsspannung: 230V
Batteriespannung: 24V
Batteriekapazität: 120AH
VdS-Nr.: G
Made in Germany P1 0824

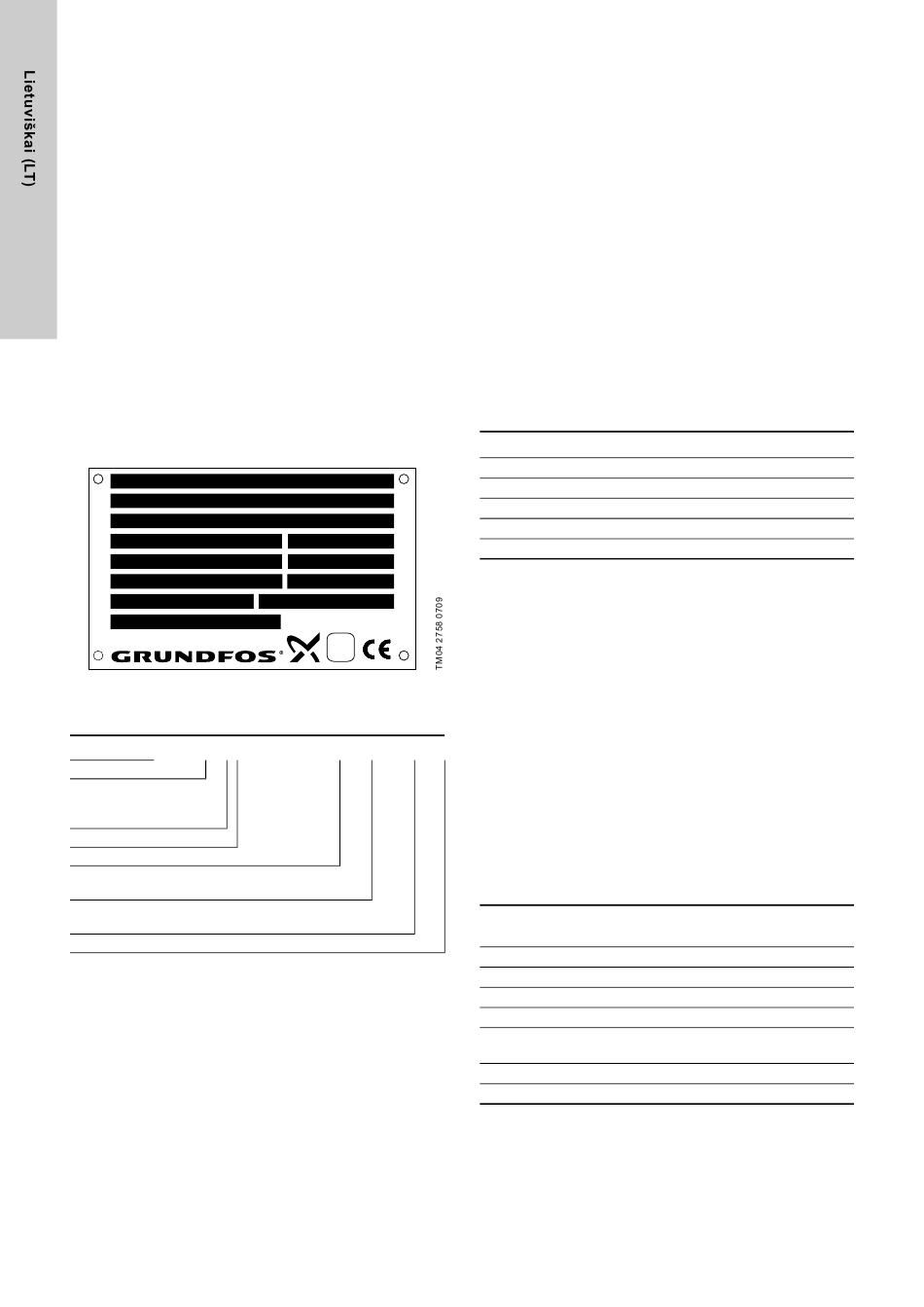

3 pav. Vardinė plokštelė
6.2 Tipo žymėjimo paaiškinimai
Pavyzdys Control FS 1 Dyzelinis variklis 24 V /230 V VdS
Tipas
Naudojimo sritis:
FS: priešgaisriniams
siurbliams
Siurblių skaičius
Dyzelinis variklis
Akumuliatoriaus įtampa:
24 V
Maitinimo įtampa:
230 V
VdS sertifikatas
120
Batt.-typ: Blei
Schutzart: IP54
Frequenz: 50 Hz
Anschlussleistung: 3 KW
VdS

7. Techniniai duomenys

Valdiklio spinta: Raudona skarda.
Korpuso klasė: IP54.
Matmenys (P x A x G): 760 x 760 x 210.
Masė: 57 kg.
Maitinimo įtampa: 1 x 230 V (kintama) (+ 10 %/- 15 %),
50/60 Hz, PE.
Maks. naudojama srovė: 13 A.
Saugiklis: Maks. 20 A.
Prijungimo gnybtai: L1, N = 2,5 - 6 mm
EMS triukšmo emisija: Pagal EN 61000-6-3.
Atsparumas EMS triukšmui: Pagal EN 61000-6-2.
Aplinkos temperatūra: Nuo -5 iki +40 °C.
Pagaminimo šalis: Vokietija.
Įėjimai
Valdiklis turi penkis analoginius įėjimus ir septynis skaitmeninius
įėjimus, iš kurių penki yra sekami. Žr. žemiau pateiktas lenteles.
Lentelėse taip pat nurodytas gnybtų žymėjimas ir, skaitmeninių
įėjimų atveju, būsena aktyvavus.
Analoginiai įėjimai
Analoginis įėjimas
Degalų lygis
Alyvos slėgis
Variklio temperatūra
Apsukos (generatorius)
Apsukų jutiklis
Analoginių įėjimų duomenys
Įtampos klasė: Nėra.
Įtampos izoliacija: 50 V (žemės atžvilgiu).
Izoliacijos bandymo įtampa: Nėra.
Įėjimo varža: 1,5 kiloomo.
Įėjimo skiriamoji geba: 19,5 mV.
Tikslumas esant 25 °C: ± 0,4 %.
Skiriamoji geba: 8 bitai.
Sumavimo laikas: 150 ms.
Nuskaitymo intervalas: 40 ms.
Analoginiai įėjimai nėra atsparūs trumpajam jungimui.
Impulsinio įėjimo, prie kurio gali būti prijungtas generatoriaus
sekimui skirtas apsukų jutiklis, duomenys:
Maks. dažnis: 10 kHz.
Įėjimo varža: 4,85 kiloomų.
Įėjimo įtampa: ± 30 V.
Įėjimo srovė: 7 mA.
Skaitmeniniai įėjimai
Skaitmeninis įėjimas
Išorinis sutrikimas*/**
Alyvos slėgio daviklis
Variklio temperatūra
Degalų vožtuvo padėtis*
Lygio daviklis, užpildymo
bakas*/**
Slėgio daviklis 1*
Slėgio daviklis 2*
* Sekamas.
** Pasirinktinis.
2
.
Gnybtas
X3, 20
X3, 19
X3, 18
X3, 15
X3, 21 + 22
Padėtis, kai
Gnybtas
aktyvuotas
X3, 1 + 2
X3, 3 Uždarytas
X3, 4 Uždarytas
X3, 5 + 6 Atidarytas
X3, 7 + 8 Uždarytas
X3, 9 + 10 Uždarytas
X3, 11 + 12 Uždarytas
