INTERFACES

5.1. INTERFACE STANDARD COM - X6

Le connecteur mâle SUB-D 9 pôles (contacts à points) contient les signaux RS 232.
L'interface COM est isolée électriquement de tous les autres circuits de courant.
SGN sur la broche 5
Ce branchement est le point de référence de tous les signaux.
RXD sur la broche 2 et TXD sur la broche 3
Correspond à l'affectation normale d'une interface RS 232.

5.2. INTERFACE ORDINATEUR - X7

L'ASI est équipée d'un connecteur femelle de type D 9 points comprenant des contacts libres de
potentiel et conforme aux exigences des systèmes IBM AS/400 et d'autres systèmes informatiques.
La tension nominale des contacts libres de potentiel est 24 V, 1 A.
Page 82

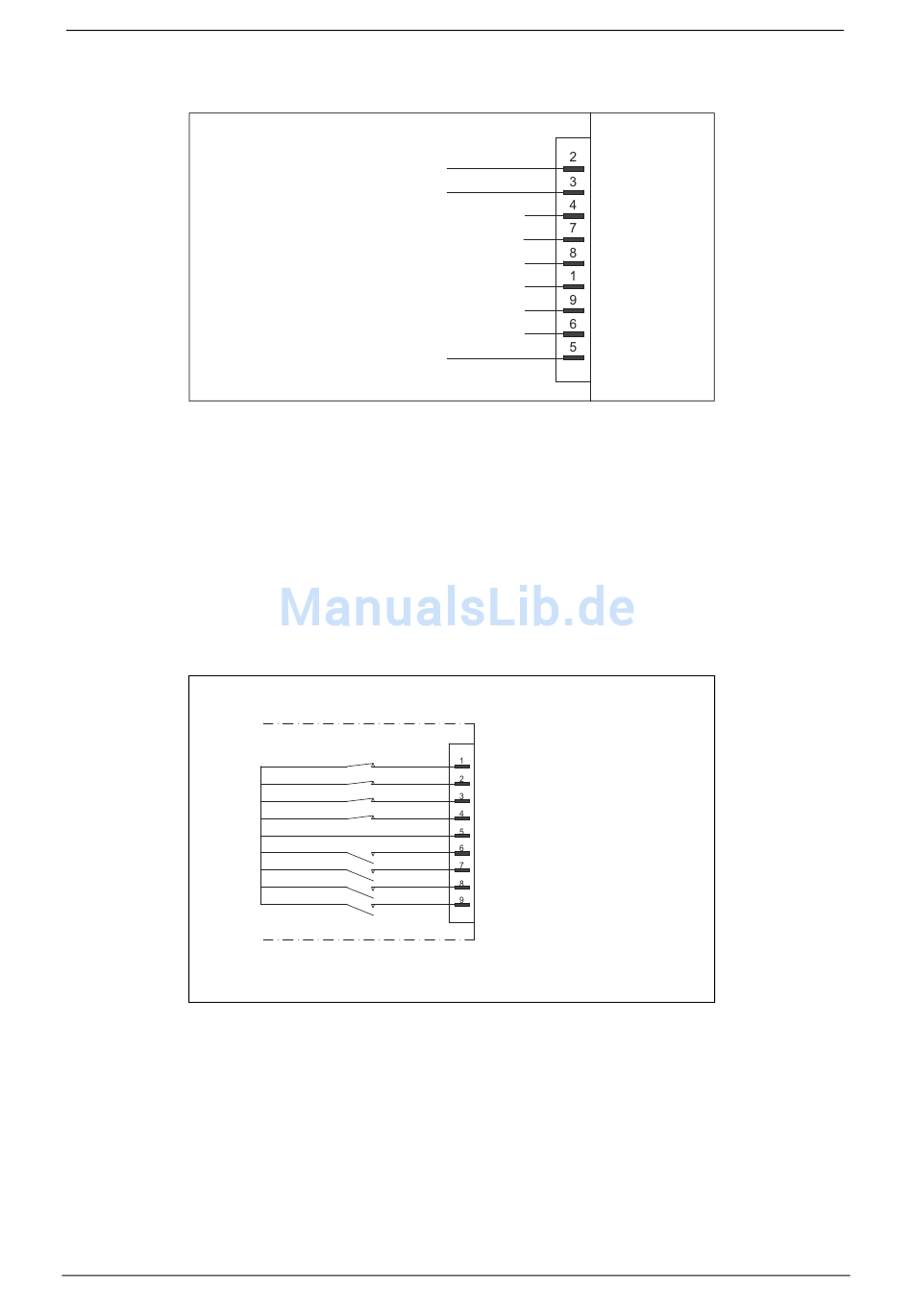

Figure 13 - Interface standard COM A

Figure 14 - Interface ordinateur
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Réception RS232

Émission RS232

Libre

Libre

Libre

Libre

Libre

Libre

Terre du signal

By-pass activé - NF

Fin du temps d'autonomie - NF

Alarme récapitulative - NF

Interruption secteur - NF

Terre du signal

By-pass activé - NO

Fin du temps d'autonomie - NO

Alarme récapitulative - NO

Interruption secteur - NO
