CHLORIDE 70-NET 10-40KVA

6.5. MODI OPERATIVI

L'UPS offre quattro diversi modi operativi, descritti nelle pagine seguenti:
Funzionamento in linea
Modo operativo normale. I carichi connessi vengono alimentati dalla rete
attraverso l'inverter. Le batterie vengono caricate quanto necessario.
L'inverter filtra le interruzioni dell'alimentazione di rete e i disturbi, fornendo
al carico un'alimentazione costante e priva di interferenze.
Il LED "OK" si accende quando l'UPS si trova nella modalità in linea.
In questo modo operativo, l'UPS passa al funzionamento con batteria se si
verifica un guasto di rete. Nel caso in cui si verifichi un sovraccarico o un cortocircuito
sull'uscita dell'UPS, o se si verifica un guasto all'inverter, l'UPS passa al funzionamento
con by-pass.
Funzionamento a batteria
In questo modo operativo, il carico viene alimentato dalle batterie tramite
l'inverter.
Se si verifica un guasto alla rete, l'alimentazione al carico viene trasferita
automaticamente sulle batterie, senza interruzioni. Se il guasto persiste per
più di 30 secondi, l'UPS indica una condizione di guasto.
Nel funzionamento a batteria, il LED "OK" (verde) sul pannello di controllo è
acceso e il LED "ALLARME" (giallo) lampeggia.
Una volta ripristinata l'alimentazione di rete, l'UPS esce da questo modo operativo, entro i
limiti di autonomia delle batterie e ritorna automaticamente alla modalità in linea. Se il
guasto persiste più a lungo della durata per cui i carichi possono essere alimentati dalla
batteria, l'UPS fornisce informazioni attinenti tramite le sue interfacce. Tramite l'uso di un
software aggiuntivo (optional) è possibile interrompere automaticamente l'alimentazione ai
computer.
Funzionamento con by-pass
In questo modo operativo, i carichi connessi sono alimentati dalla rete,
tramite il by-pass elettronico.
Il by-pass elettronico fornisce un'ulteriore garanzia di alimentazione al
carico: se si verificano sovraccarichi o cortocircuiti sull'uscita dell'UPS, il by-
pass elettronico viene attivato automaticamente per garantire che non vi
siano interruzioni all'alimentazione del carico.
Il LED "ALLARME" (giallo) sul pannello di controllo si accende.
Una volta eliminato il guasto, l'UPS passa automaticamente da questa modalità al
funzionamento in linea.
Il funzionamento con by-pass può essere selezionato appositamente dal pannello di
controllo tramite il pulsante a bottone.
By-pass di servizio
In questo modo operativo, i carichi connessi vengono alimentati
direttamente dall'alimentazione di rete. Interruttore QS3 in pos. ON, tutti gli
altri interruttori in pos. OFF.
In questo modo operativo non vi è alimentazione al display/pannello di
controllo.
Il by-pass di servizio viene utilizzato per alimentare i carichi connessi
durante gli interventi di manutenzione.
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
FUNZIONAMENTO AFFIDABILE E SICURO

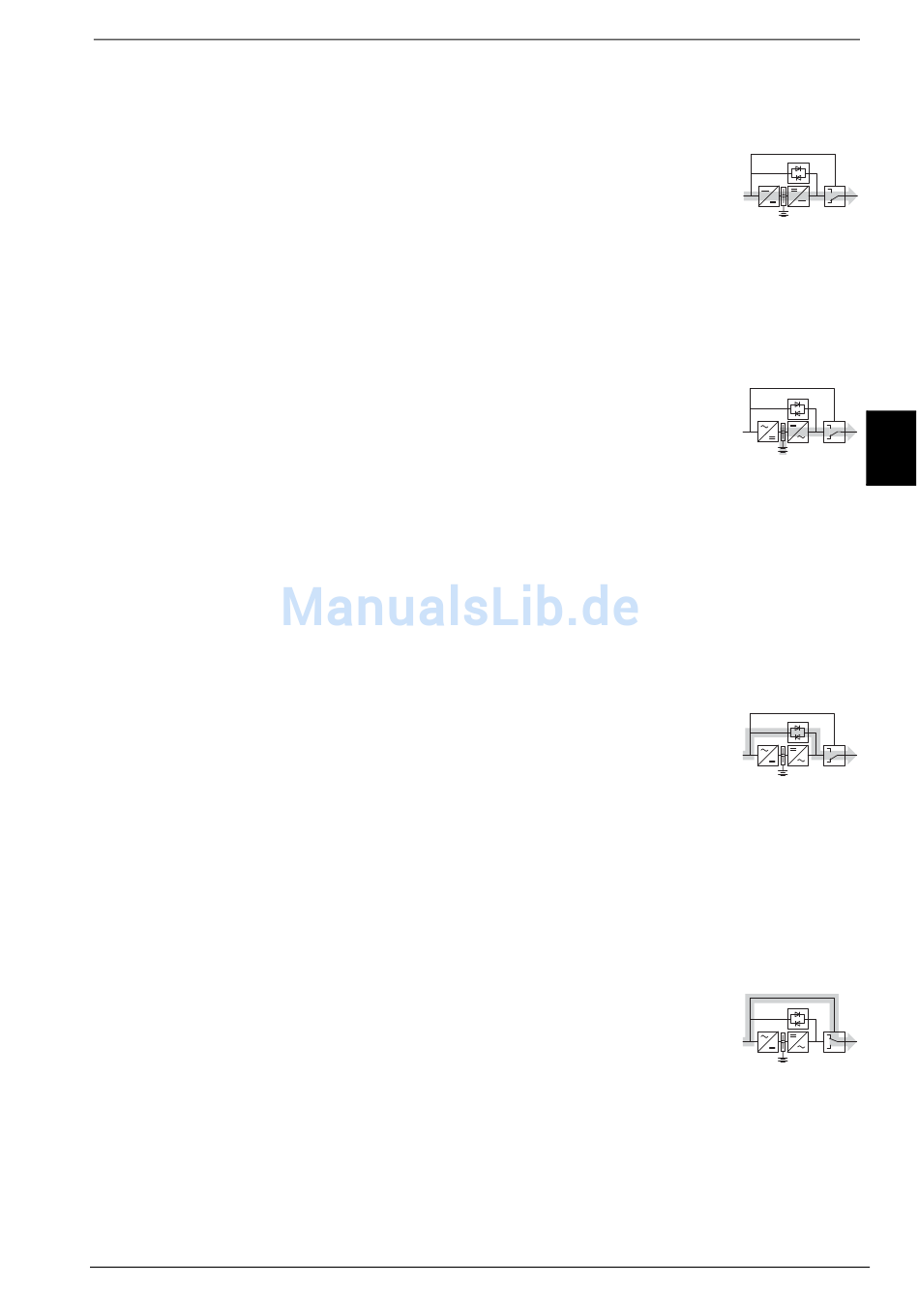

Figura 19 - Flusso di
alimentazione nel
funzionamento in linea
I
Figura 20 - Flusso di
alimentazione nel
funzionamento in
batteria
Figura 21 - Flusso di
alimentazione nel
funzionamento con
by-pass
Figura 22 - Flusso di
alimentazione nel
funzionamento con
by-pass di servizio
Pagina 201
