ARABIRIMLER
SGN pim 5'e
Bu bağlantı, tüm sinyaller için bir referans noktası oluşturur.
RXD pim 2'ye ve TXD pim 3'e
Bir RS 232 arabirim normal tahsisine eşdeğerlidir.

5.2. BILGISAYAR ARABIRIMI - X7

UPS birimi, potansiyelsiz kontakları içeren "D"-tipi dişi 9 -kutuplu bir konektör ile donatılmış olup,
IBM AS/400 ve diğer bilgisayar sistemlerinin gereksinimlerine uygundur.
Potansiyelsiz kontakların nominal gücü 24V, 1A.
5.3. PPVIS KONFIGÜRE SERVIS ARABIRIMI - X3
Servis arabirimi, yazılımı (PPVIS) izleme ve kontrol altında tutmak için PPVIS arabirimi ile konfigüre
edilmiş RS232 seri iletişim için 9-pim D tipi dişi konektördür.
Pim işlevleri aşağıda belirtilmiş olduğu gibi gerçekleşir:
5.4. ACIL GÜÇ KAPAMA (E.P.O.) - X8
Acil Kapama şalteri işlevi için, bir Acil Kapatma Tuşunun özelliklerine sahip olan bir şalter
X8 kontakları arasına kurulmalıdır (yani normalde kapalı; etkin kılınır ise mekanik olarak
açık tutulan), uzunluk max. 50 m, kesit:min. 0.75 mm
kutuplu vidalı terminal konektörü olup, 0.75 mm
Elektrik tesisinin güvenliğinin HD382-4-46 S1 Harmonize Avrupa Belgesine uygun olması
için bir Acil Komütasyon Aygıtı (E.S.D.) UPS sonuna yerleştirilmelidir.
Şalterin müdahalede bulunmasına sebep vermiş olan acil durum nedeni giderildiğinde tüm
UPS şalterlerini kapatınız (giriş, çıkış, batarya ayırıcı ve tüm dış batarya şalterleri) ve
"Normal ve güvenli işlem" sayfa 417 belirtilmiş oluğu gibi start-up prosedürünü
tekrarlayınız.
Sayfa 416

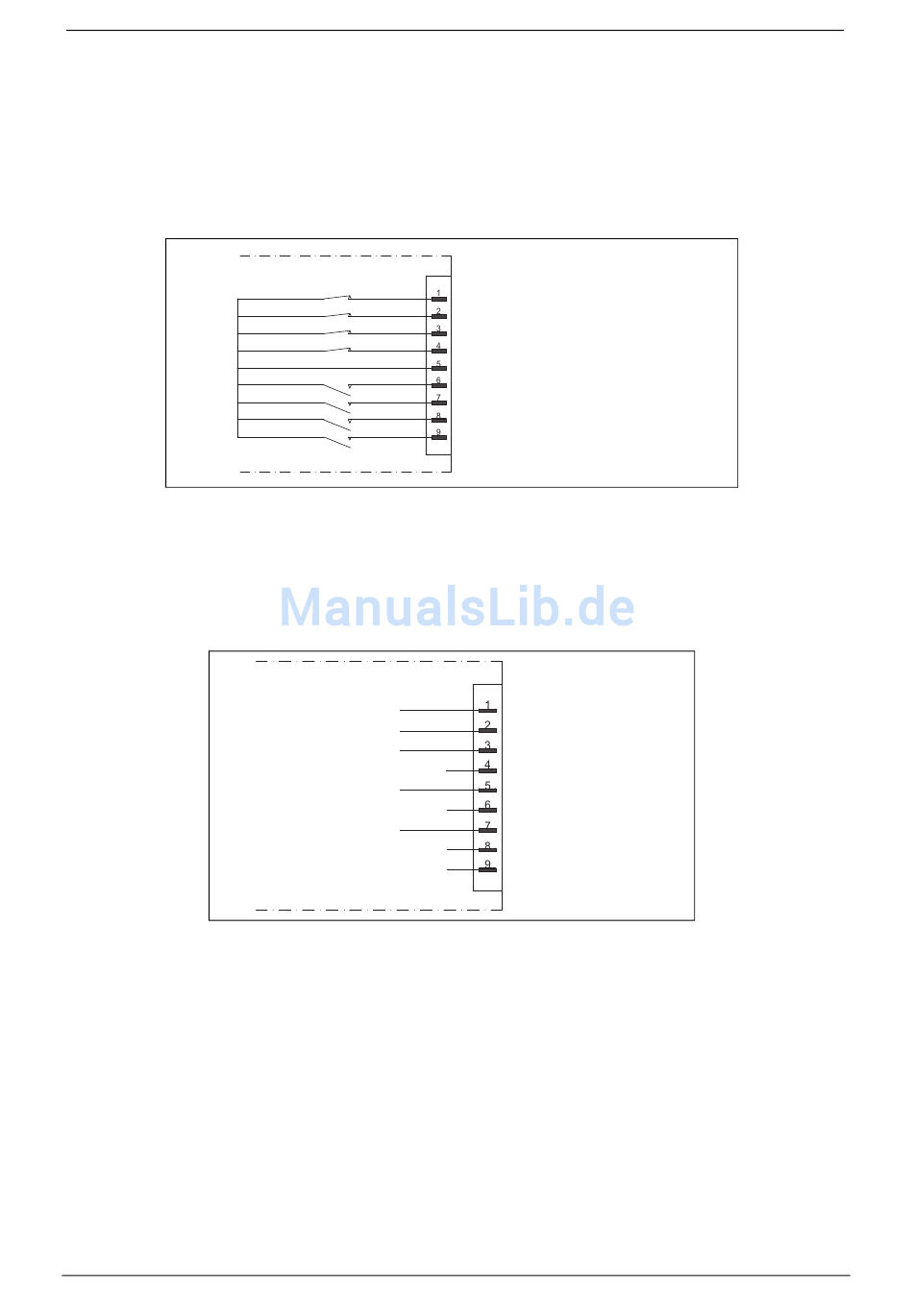

Resim 14 - Bilgisayar arabirimi

Kullanılmıyor
RS232 Toprak
Kullanılmıyor
Kullanılmıyor
Kullanılmıyor
Resim 15 - Servis arabirimi
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Baypas aktif - NC (normalde kapalı)

Yedekleme süresi sonu - NC (normalde kapalı)

Özet alarmı - NC (normalde kapalı)

Şebeke kesintisi - NC (normalde açık)

Toprak sinyali

Baypas aktif - NO (normalde açık)

Yedekleme süresi sonu - NO (normalde açık)

Özet alarmı - NO (normalde açık)

Şebeke kesintisi - NO (normalde açık)

Toprak
Blendajlama

TXD
RS232 Aktarımı

RXD RS232 Alımı




RTS
RS232 aktarım etkin kılınması



2
(ikmal edilmemiştir). Arayüz 2
2
e kadar teller için kullanılır.
