INTERFEJSY
RXD na pinie 2 i TXD na pinie 3
Odpowiada normalnemu oznakowaniu interfejsu RS 232.

5.2. INTERFEJS DO KOMPUTERA - X7

UPS wyposazony jest w gniazdo D-SUB 9 pinowe (zenskie) zawierajace styki bezpotencjalowe
kompatybilne z wymogami systemu IBM AS/400 oraz innymi analogicznymi systemami
Wartości nominalne styków bezpotencjałowych wynoszą 24V, 1A.

5.3. INTERFEJS SERWISOWY PPVIS - X3

Interfejs obsługi serwisowej jest gniazdem D-SUB 9 pinowym (żeńskim) do komunikacji szeregowej
RS232 poprzez interfejs PPVis dla oprogramowania do monitoringu i kontroli (PPVIS).
Piny mają następujące funkcje:

5.4. STYK EMERGENCY POWER OFF (E.P.O.) - X8

Dla funkcji wyłącznika awaryjnego zainstalować wyłącznik posiadający właściwości
przycisku awaryjnego (to znaczy normalnie zamkniętego; otwierającego obwód przy
uruchomieniu), długość maks. 50 m, przekrój:min. 0.75 mm
Interfejs jest dwubiegunowym łącznikiem z zaciskiem na śrubę dla kabli do 0,75 mm
Aby bezpieczeństwo instalacji elektrycznej było zgodne ze Zharmonizowanym
Dokumentem Europejskim HD384-4-46 S1, urządzenie wyłączające (E.S.D.) będzie
musiało być montowane na końcu UPS.
Zaraz po usunięciu przyczyny zagrożenia, które wywołało działanie wyłącznika, wyłączyć
wszystkie wyłączniki UPS (wejście, wyjście, wyłącznik sekcyjny akumulatora i wszystkie
wyłączniki akumulatora zewnętrznego) oraz powtórzyć procedurę uruchamiania jak
opisano w "Funkcjonowanie niezawodne i bezpieczne" Strona 471.
Strona
470

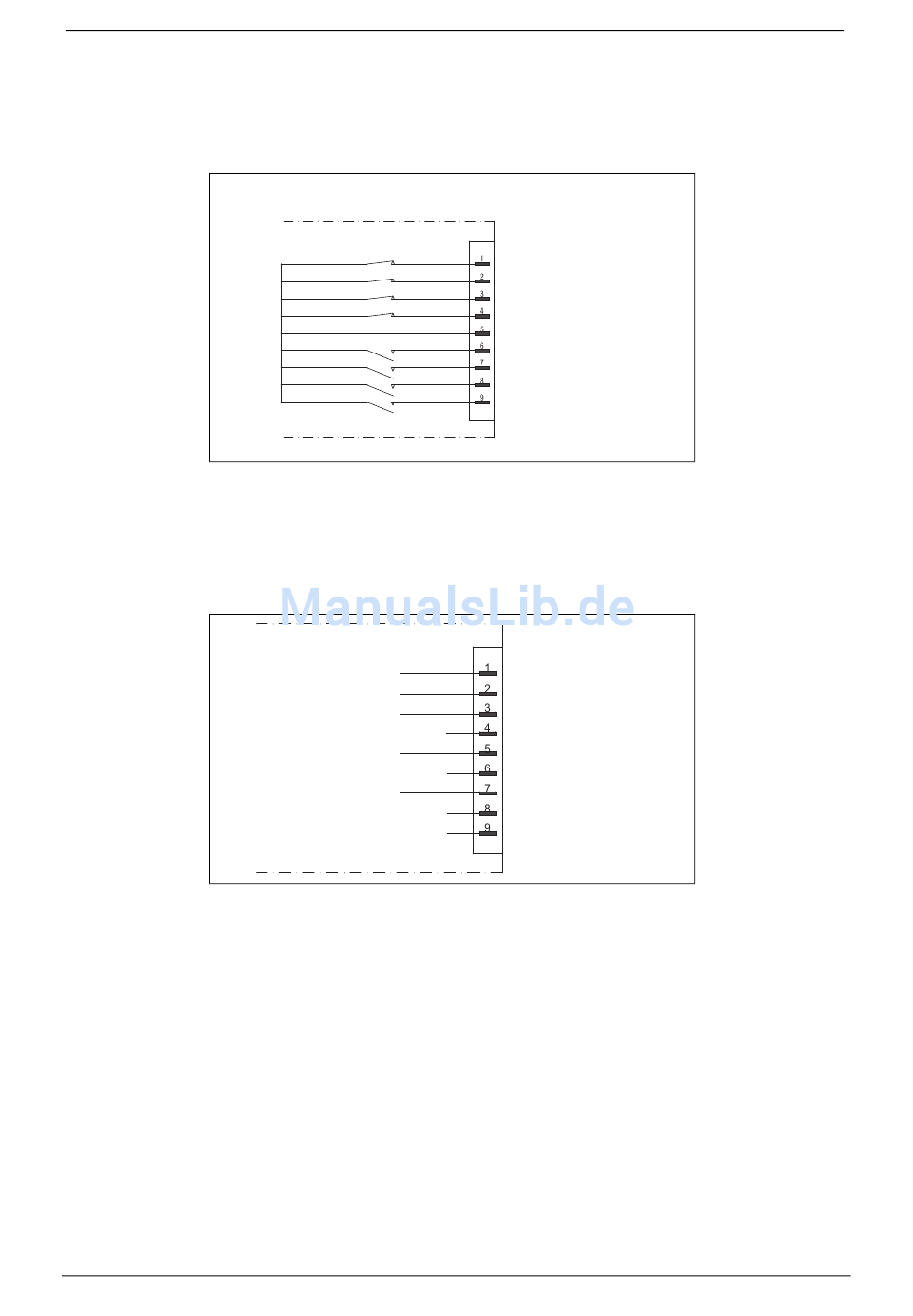

Rysunek 14 -Interfejs do komputera

Nieużywany
Masa RS232
Nieużywany
Nieużywany
Nieużywany
Rysunek 15 -Interfejs serwisowy
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
Bypass aktywny - NC

Koniec ładowania - NC

Suma alarmów - NC

Wyłączenie zasilania - NC

Sygnał masy

Bypass aktywny - NO

Koniec ładowania - NO

Suma alarmów - NO

Wyłączenie zasilania - NO

Masa
Ochrona

TXD
Przesył RS232

RXD Odbiór RS232




RTS
Włącz. przesyłu RS232



CHLORIDE 70-NET 10-40KVA
2
pomiędzy stykami X8.
