INSTALACJA
Panel
połączeń
Gniazdo
zasilania
modemu – tylko
dla "Service"
4.3. PRĄDY I ZALECANE WYMIARY KABLI
Używać przekrojów kabli oraz bezpieczników podanych w tabella 1 a pagina 461.
W przypadku, gdy do UPS podłączono tylko jeden przewód zasilania:
Podłączyć kable zasilania sieciowego do zacisków U1, V1, W1 i N UPS.
Następujące zworki należy ustawić pomiędzy złączami: U1-U2, V1-V2, W1-W2 oraz N1-
N2.
W przypadku, gdy do UPS podłączono dwa przewody zasilania:
Podłącz przewód zasilania 1 do złączy U1, V1, W1, N1 urządzenia UPS.
Podłącz przewód zasilania 2 do złączy U2, V2, W2, N2 urządzenia UPS.
Podłączyć obciążenie do zacisków U3, V3, W3 i N UPS. Przekroje poprzeczne przewodu
mają zastosowanie dla maksymalnych prądów:
1). Dla kabli miedzianych z izolacją PVC (przy 70 °C)
2). Kiedy umieszczone są w przewodach do instalacji elektrycznych
3). Kiedy temperatura powietrza wokół przewodów nie przekracza 30°C
4). Dla kabli o długości do 30 m.
5). Dla splotów do 35 mm
Uwaga
Jeżeli warunki układania byłyby odmienne, należy sprawdzić przekroje w odniesieniu do typu
ułożenia zgodnie z normą IEC 287 i DIN VDE 0298. W przypadku, gdy długość może powodować
spadek napięcia > 3%, należy zastosować większy przekrój.
Jeżeli w systemie znajdują się przede wszystkim obciążenia nieliniowe, przewód neutralny (N)
przewodzi 1,6 razy prąd przewodów fazowych.
Podłączanie kabli (np. kabli zasilających, linii danych i komunikacji) do innych urządzeń musi być
oddzielone od podłączeń UPS (wejście, wyjście i kable zewnętrznego akumulatora).
Strona
460

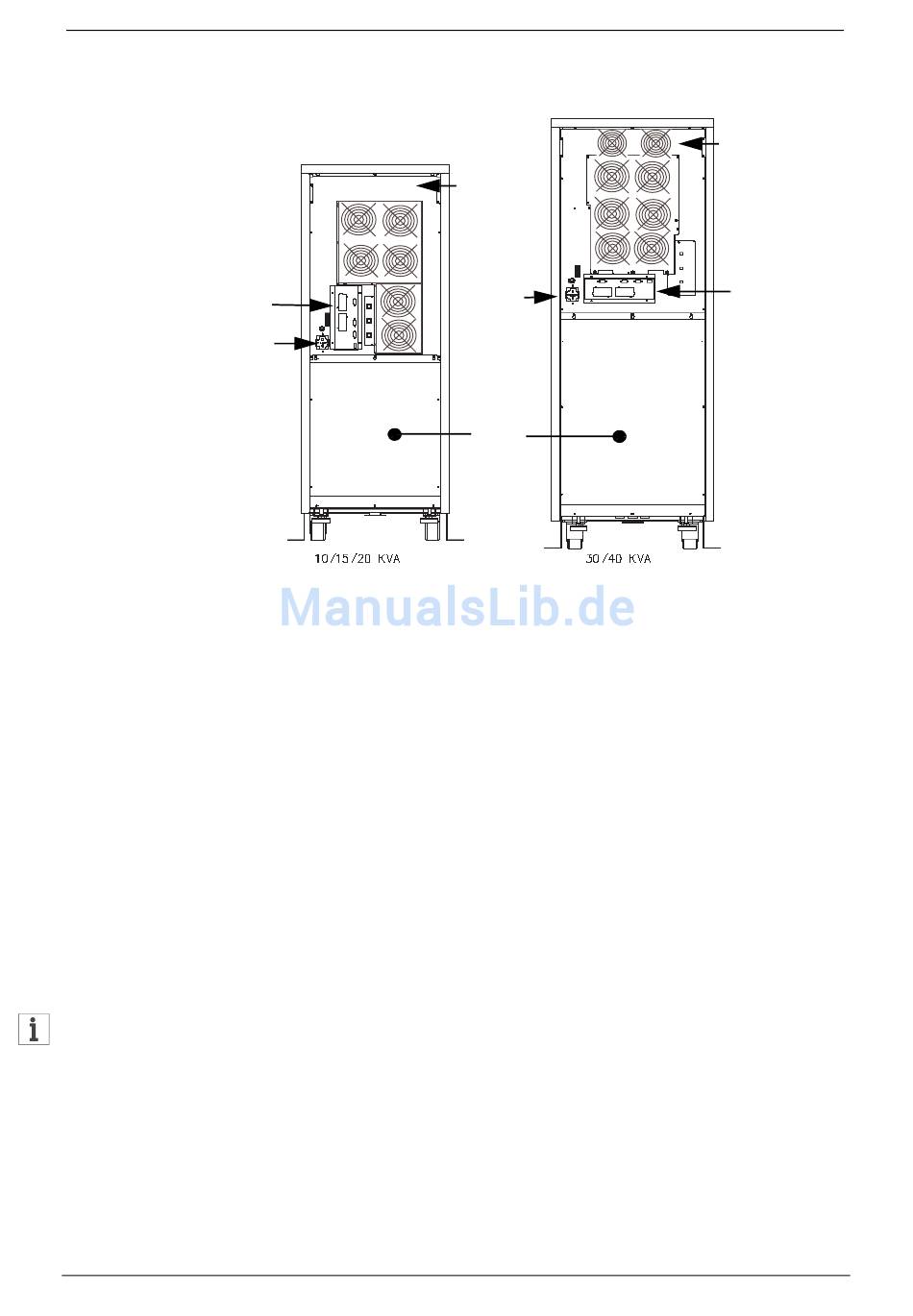

Rysunek 7 -Tył 10/15/20kVA (po lewej) i 30/40kVA
i dla pojedynczych kabli powyżej 35 mm
2
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10-40KVA
Wskaźniki
stanu
zabezpieczeń
przed
napięciem
zwrotnym
Gniazdo
zasilania
modemu – tylko
dla "Service"
panel tylny
.
2
Wskaźniki
stanu
zabezpieczeń
przed
napięciem
zwrotnym
Panel
połączeń
