CHLORIDE 70-NET 10-40KVA

5. INTERFACCE

70-NET è dotato di
• un'interfaccia seriale standard RS232 COM per protocollo di trasferimento dati o
modem (X6);
• un'interfaccia a contatto AS400 per scambi di segnali (X7);
• uno slot per un adattatore SNMP (SMNP come optional) (XS3);
• uno slot per adattatore modem (XS6);
• un' interfaccia di servizio configurata per l'uso con PPVIS (X3);
• un'interfaccia per realizzare lo spegnimento di emergenza (EPO) ( X8).
Tutti collocati sul pannello posteriore (vedi fig. 7 a pagina 186).
È possibile utilizzare le interfacce per:
• la comunicazione diretta tra UPS e computer
• l'integrazione dell'UPS come client all'interno di una rete di monitoraggio
centralizzato (SNMP)
• il trasferimento di stati operativi a sistemi di allarme esterni
I pacchetti del software di comunicazione ed i cavi d'interfaccia necessaria sono disponibili come
optional.
Nota
Gli slot XS6 e XS3 sono interconnessi con le interfacce X6 e X3 rispettivamente, se una scheda
adattatore è montata in uno degli slot si disabilita l'interfaccia corrispondente
X8
EPO
Nota
I cavi d'interfaccia devono essere schermati e posati lontano dai cavi di alimentazione (min. 20 cm).
La schermatura deve essere presente su entrambi i lati. I cavi di segnale e potenza devono essere
perpendicolari.

5.1. PORTA D'INTERFACCIA STANDARD COM - X6

Il connettore maschio SUB-D a 9 poli (contatti pin) contiene i segnali RS 232.
L'interfaccia COM è elettricamente isolata da tutti gli altri circuiti elettrici.
SGN sul pin 5
Questa connessione costituisce il punto di riferimento di tutti i segnali.
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
Contacts RS 232
AS/400 Service

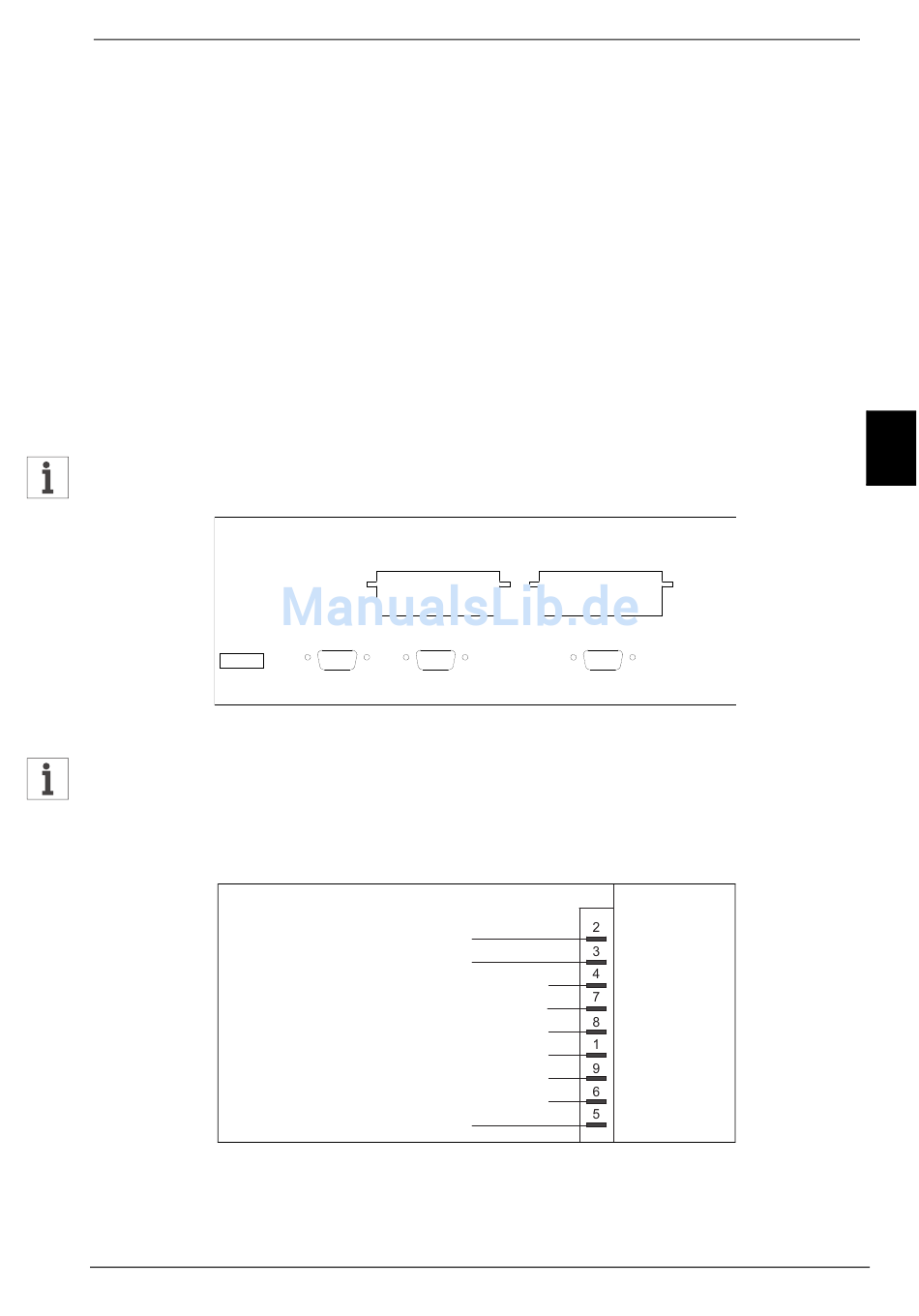

Figura 12 - Pannello di connettività

Ricezione RS232
Trasmissione RS232
Segnale massa
Figura 13 - Porta d'interfaccia standard COM
XS6
X6
RS 232
Modem/Multi


Non in uso

Non in uso

Non in uso

Non in uso

Non in uso

Non in uso


INTERFACCE
I
Pagina 195
