CHLORIDE 70-NET 10-40KVA
4.5. POŁĄCZENIA ELEKTRYCZNE ZEWNĘTRZNE
Aby uzyskać dostęp do strefy, w której przewidziano podłączenie elektryczne zewnętrzne,
należy usunąć panel zabezpieczający z tyłu UPS. Wprowadzić kable poprzez przygotowane
klamry do kabli, aby je przytwierdzić (patrz rys. 8 ) zanim zostaną podłączone. Pierwszym
kablem, jaki będzie podłączony jest kabel ochronny (PE). Podłączyć kable zgodnie z
ilustracjami listwy zaciskowej umieszczonymi na następnych stronach.
Element mechaniczny służący do mocowania kabli wejściowych/wyjściowych jednostek o
mocy 30 i 40 kVA dostarczany jest w zestawie akcesoriów. Element ten należy zamocować
w tylnej części obudowy w przypadkach występowania dużych przekrojów poprzecznych
lub ciężkiego okablowania.
Przed usunięciem paneli sprawdzić czy UPS jest zaizolowany.
Kable zasilające oraz przewody wyjściowe należy połączyć do UPS po prawej stronie.
Uwaga
Po zakończeniu czynności instalacji UPS musi zostać zablokowany w żądanej pozycji poprzez
specjalne stopki przesuwne w pionie do zmniejszania obciążenia na kółka.
4.6. ZACISKI 10 - 40KVA
Listwy zaciskowe z tyłu UPS składają się z następujących komponentów:
• terminale do podłączeń elektrycznych i zewnętrznego akumulatora
• wyłącznik akumulatora (tylko, jeśli akumulator jest zintegrowany)
• wyłącznik przewodu neutralnego (N) (z uwagi na serwis)
• zaciski dla czujnika termicznego (tylko, jeżeli nie ma zintegrowanego akumulatora)
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
wejście kabli

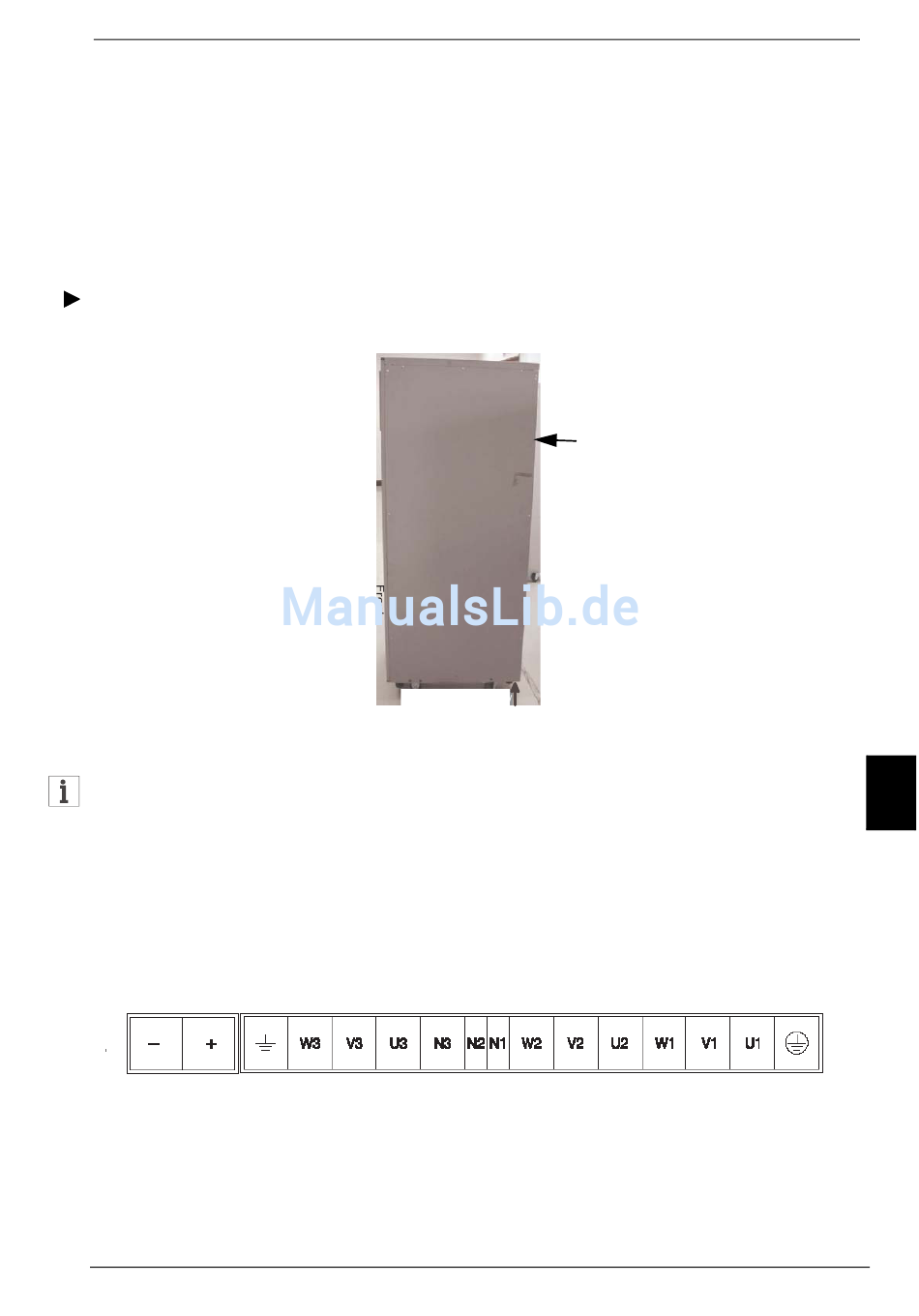

Rysunek 8 -Wejście kabli
Rysunek 9 -Listwa zaciskowa - kVA
INSTALACJA
Panel tylny
PL
