CHLORIDE 70-NET 10 - 40KVA

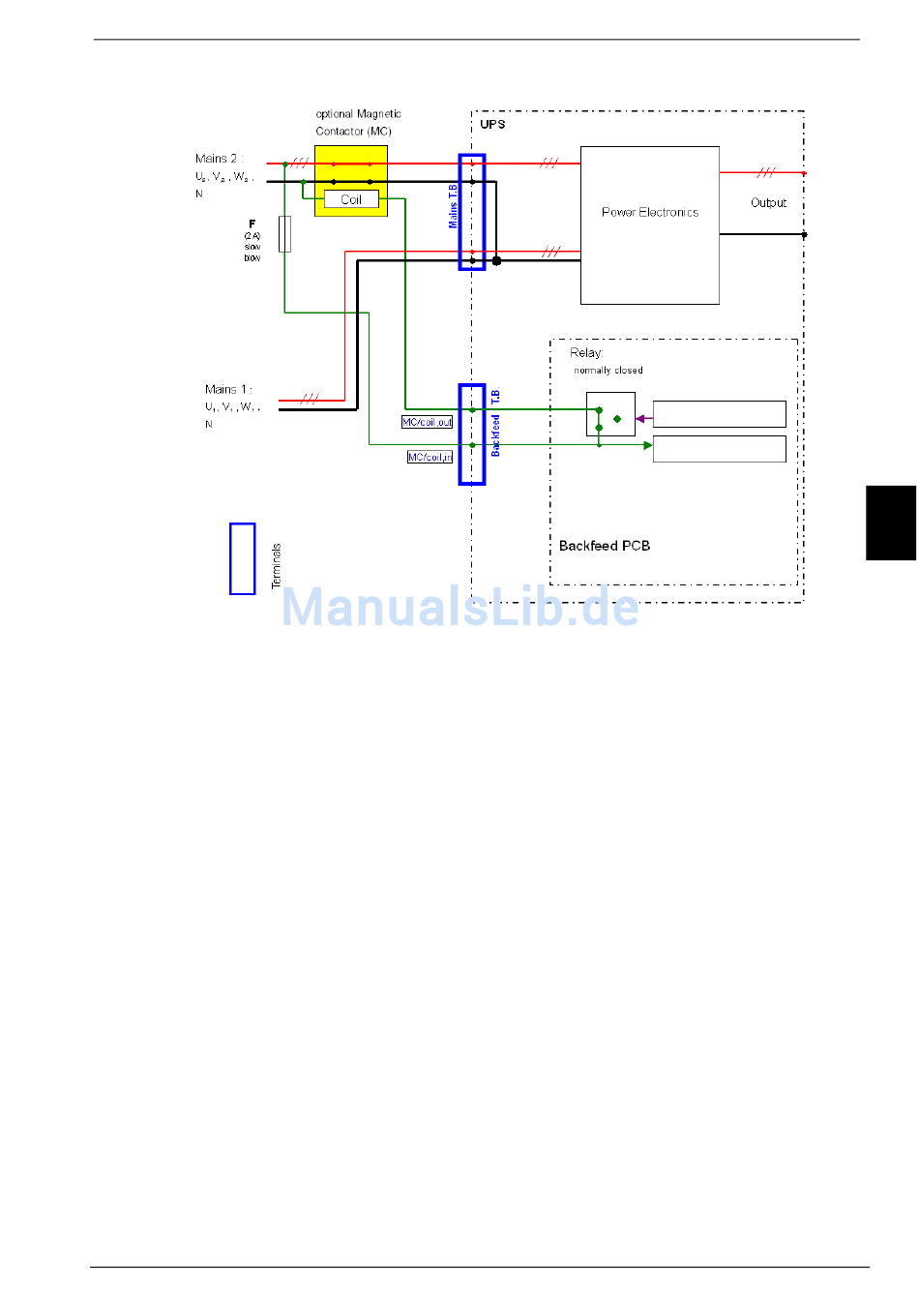

Figura 11 - 70-NET y dispositivo de aislamiento externo - en este ejemplo, un relé magnético (MC)
Funcionamiento
Si el tiristor de bypass está en corto (corto circuito) y el SAI funciona en modalidad de doble
conversión (en línea), ocurre lo siguiente:
• el relé de backfeed se abre y
• en el panel LCD aparece el mensaje „protección backfeed activa" - advertencia 48
En función de la carga y de las condicione de tensión, podrían presentarse las siguientes
alarmas:
- aviso 48 - „Protección Backfeed Activa"
- aviso 44
- aviso 39
LED de Estado
La modalidad backfeed es controlada por detrás, mediante LEDs que señalan lo siguiente:
- verde: protección backfeed no activa
- rojo: protección backfeed activa (posición de los LEDs: véase Fig. 7 en la página 242)
Reset
Para resetear la lógica de backfeed debe apagarse el SAI y volverse a encender después
de unos segundos.
Manual del usuario - 10H52163PAMC rev.9 - 06/2008
INSTALACIÓN
E
Página 249
