4.8. VERBINDUNGEN ZWISCHEN BATTERIESCHRÄNKEN UND USV
• Führen Sie die Anschlüsse entsprechend dem Anschlussdiagramm aus.
• Schließen Sie das Kabel für den Temperatursensor zwischen den Anschlussklemmen XT1.1
und XT1.2 an der USV-Klemmenleiste und den Anschlussklemmen X1.1 und X1.2 am
Betterieschrank an (Abb. 10).
• Zur optimalen Störungsunterdrückung (EMV) empfehlen wir zwischen USV- und
Batterieschrank geschirmte Batterie- und Temperaturfühlerleitungen zu verwenden. (EMV-
Entstörung spezifiziert nach EN 50091-2 Klasse A.) Der Schirm ist im USV- und
Batterieschrank aufzulegen.
• Vor dem Systemstart sicherstellen, dass die Batterien der USV korrekt gepolt sind. Falsche
Polung kann System- und Personenschaden hervorrufen.
PE
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1
XT1

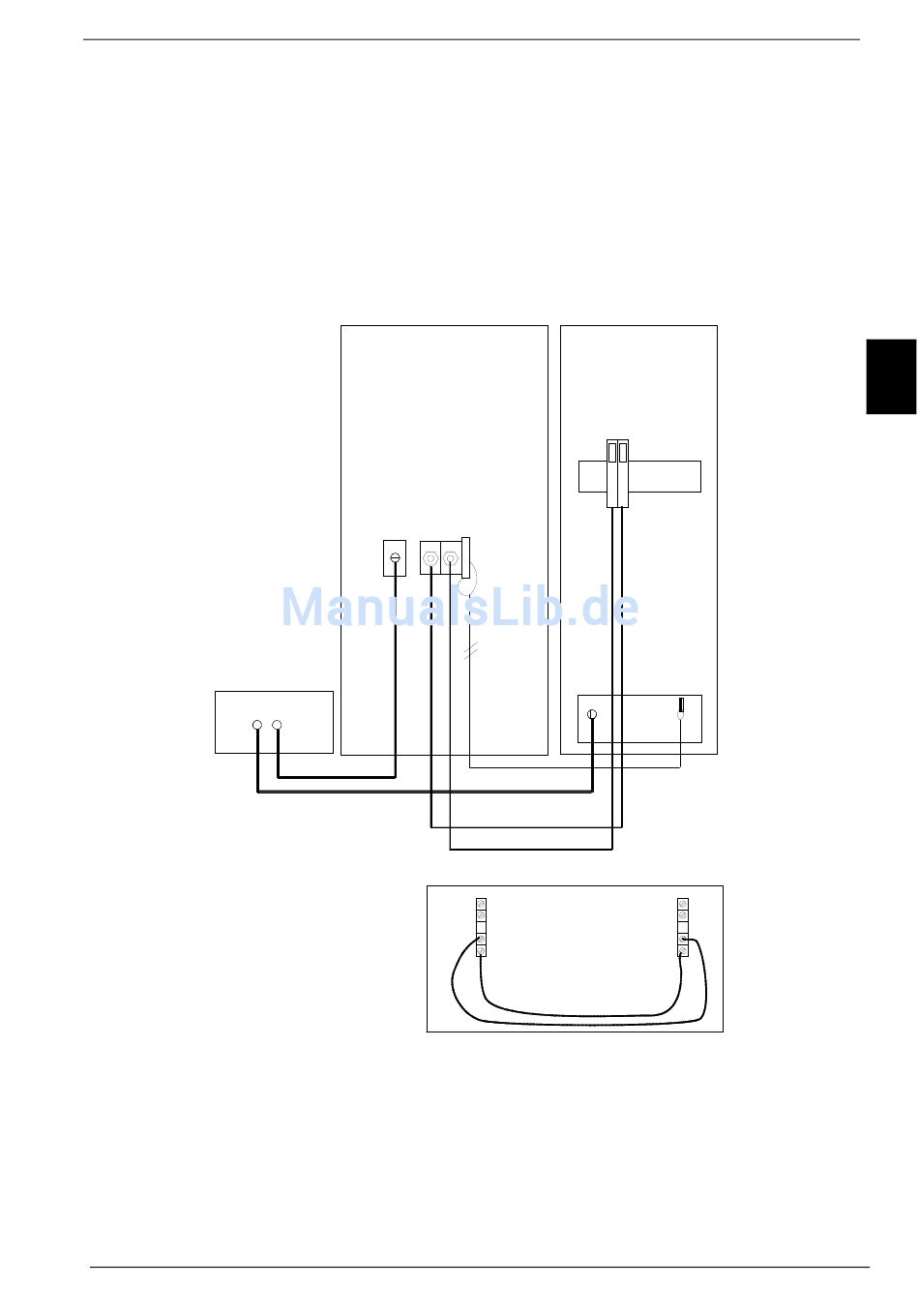

Abbildung 10 - Anschlüsse externer Batterien
+ -
