CHLORIDE 70-NET 10 - 40KVA
4.8. BATARYA DOLAPLARİ VE UPS ARASİNDA BAĞLANTİ
• Bağlantıları bağlantı şemasına uygun olarak gerçekleştiriniz.
• Detektör ısısı kablosunu UPS terminal bloğu X1.1 ve X1.2 terminalleri arasına ve
batarya dolabı X1.1 ve X1.2 terminalleri arasına bağlayınız (Res. 10).
• En iyi parazit giderilmesi için (EMC), EN 50091-2 Klas A'da belirtilmiş olduğu gibi
EMC parazitlerinin bastırılması tavsiye ederiz için UPS dolabı ve batarya dolabı
arasında blendajlı batarya ve blendajlı ısı detektör hatları kullanılmalıdır. Blendaj
gerek UPS gerekse Batarya dolaplarına bağlanmış olmalıdır.
• Sistemi çalıştırmadan önce UPS'in akü kutuplarının doğru bağlandığından emin olun.
Aksi taktirde sisteme zarar verebilir ve işletmenizin güvenliğini tehlikeye atmış
olursunuz.
PE
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1
XT1
1
2

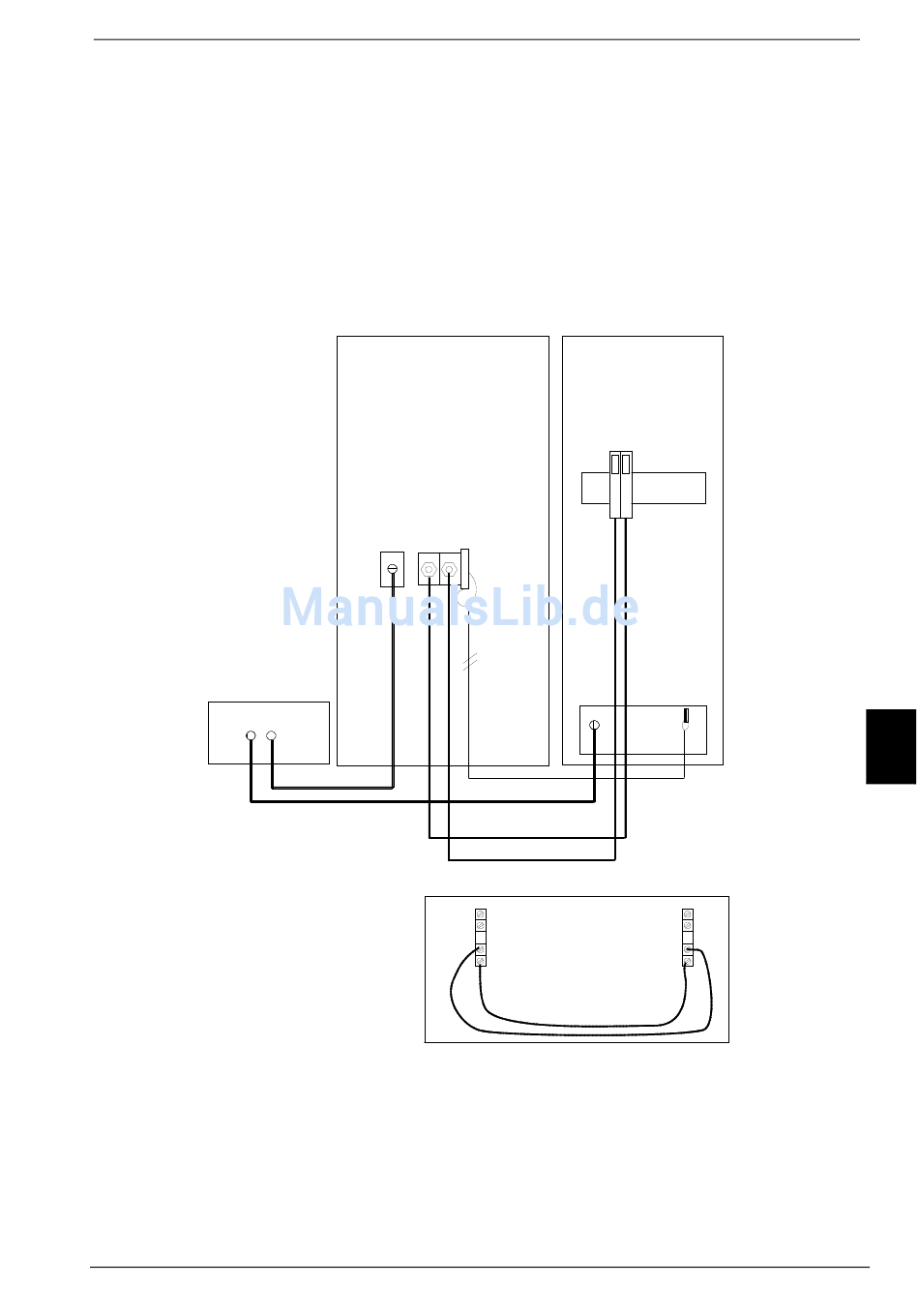

Resim 10 - Dış Batarya Bağlantıları
+ -
PE X1
X1
1
2
KURMA
TR
Sayfa 411
