Funktion Backfeed - Chloride 70-NET Bedienungsanleitung

CHLORIDE 70-NET 10 - 40KVA
Magnetisches
Schütz (MC)
(Option)
N e t z 2 :
U ,V ,W
2 2 2,
N
N e t z 1 :
U ,V , W
1 1 1,
N

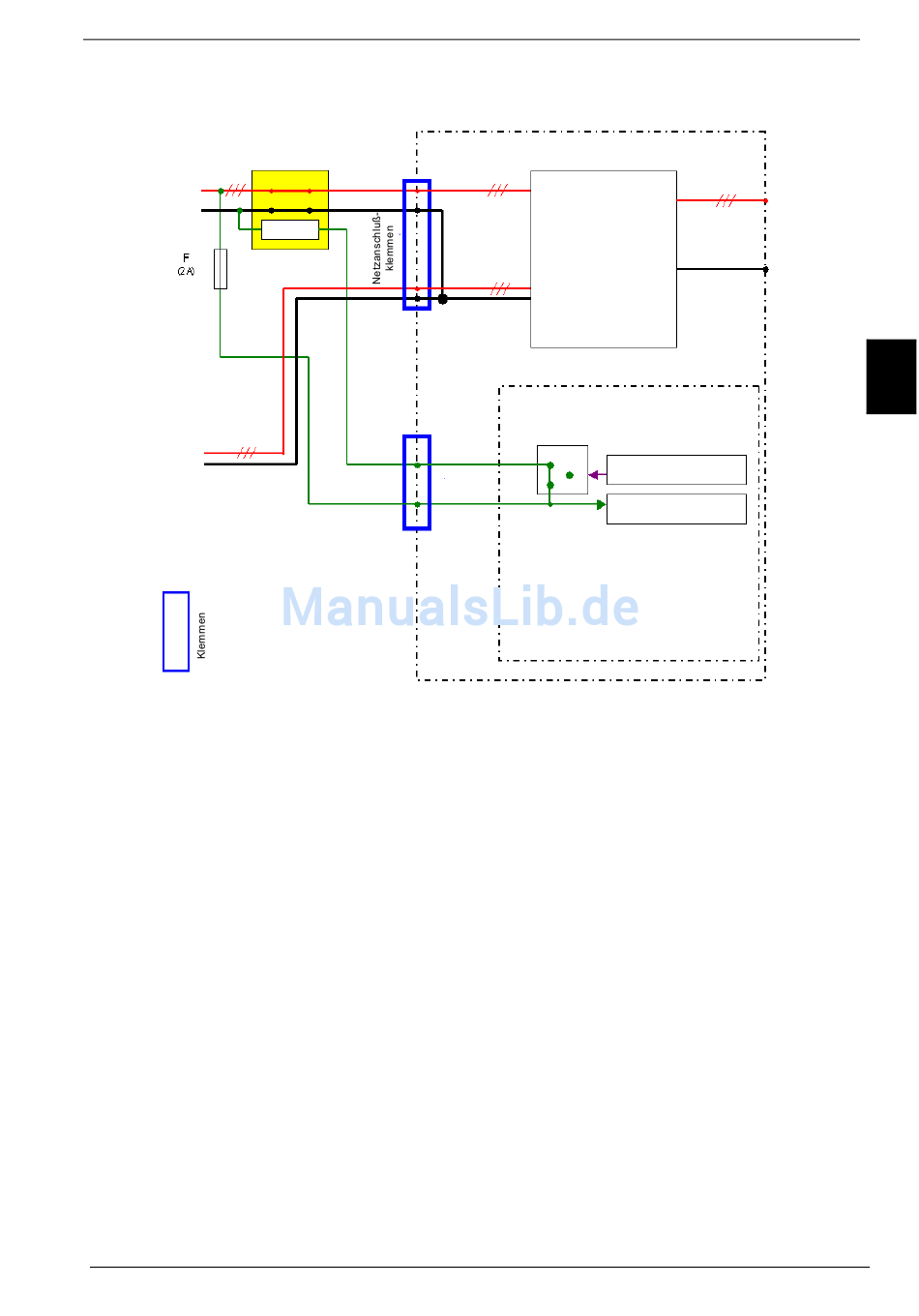

Abbildung 11 - 70-NET (10-40kVA) mit externer Trennvorrichtung (hier mit Schütz)

4.11. FUNKTION BACKFEED

Wenn der Bypass-Thyristor durch Defekt kurzgeschlossen ist und die USV im
Doppelwandlerbetrieb (On-line-Betrieb) läuft, werden die folgenden Schritte ausgeführt:
• das Backfeed Relais öffnet sich und
• die Nachricht „Backfeed aktiv" Warnung 48 wird am LCD Bedienfeld angezeigt.
Abhängig von den Last- und Spannungsbedingungen können die folgenden Alarme
aktiviert werden.
- Warnung 48 ( „Backfeed Protection" aktiv)
- Warnung 39
Status LEDs
Der Zustand der Backfeed Steuerung wird auf der Rückseite des Geräte signalisiert, wo
LEDs Folgendes anzeigen:
- grün : Backfeed Protection nicht aktiv
- rot: Backfeed Protection aktiv (Lage der LEDs: siehe Abb. 7 auf Seite 130)
Reset
Ein Rücksetzen der Backfeed-Steuerung ist nur möglich durch Abschalten des USV-Geräts
für einige Sekunden.
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008
USV
Spule
MC/coil out
MC/coil in
Status: Backfeed-Protection nicht aktiv
L e i s t u n g s -
elektronik
Relais,
Ruhezustand:
geschlossen
B a c k f e e d
Steuerung
- Warnung 44
INSTALLATION
Ausgang:
U3, V3, W3
und
Seite 137
D
