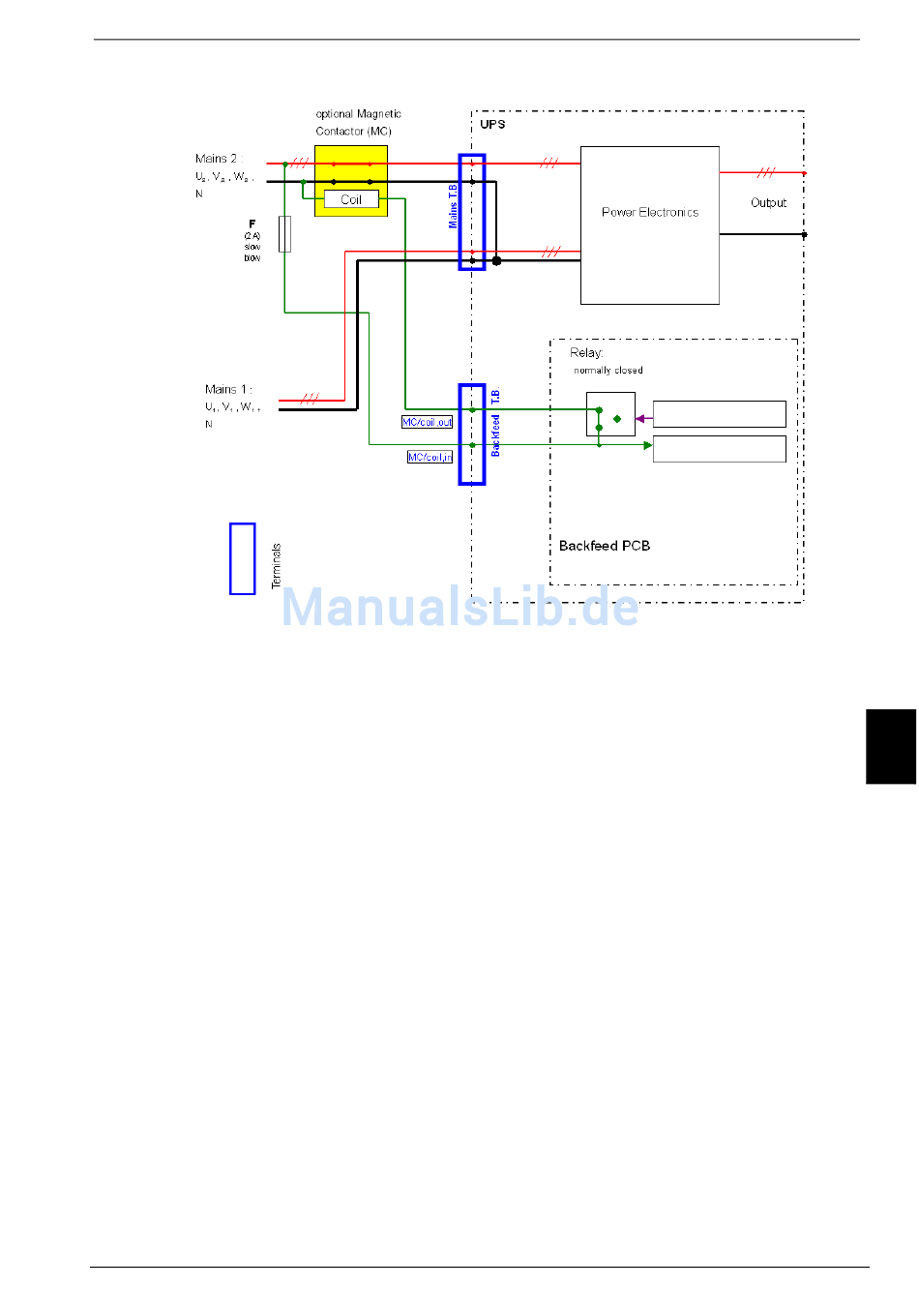

Resim 11 - 70-Net ve dış izolasyon aleti - bu örnekte, izolasyon aleti manyetik bir röle (MC)
İşlevi
Bypass tiristorun kısa (kısa devre) yapması ve UPS ünitesinin çift konversiyon modunda
(sıralı) çalışıyor olması durumunda, aşağıdaki olaylar meydana gelir:
• backfeed rölesi açılır ve
• LCD ekran üzerinde, „backfeed koruması aktif" mesajı gözlemlenir– uyarılar 48.
Yüke ve gerilime bağlı olarak, aşağıdaki alarm durumları meydana gelebilir:
- uyarılar 48 - „Backfeed koruması aktif"
- uyarılar 44
- uyarılar 39
Durum LED'i
Led tarafından aşağıda sıralanan uyarılar sayesinde, backfeed modu arka taraftan gözlem-
lenebilir:
- yeşil : backfeed koruması aktif değil.
- kırmızı: backfeed koruması aktif (LED pozisyonları : Res. 7 sayfa 406)
Reset
UPS ünitesinin, feedbacki başlangıç durumuna getirebilmek için, UPS ünitesini kapatılar-
ak, bir kaç saniye sonra yeniden açılması gerekmektedir.
