CHLORIDE 70-NET 10-40KVA INSTALACJA

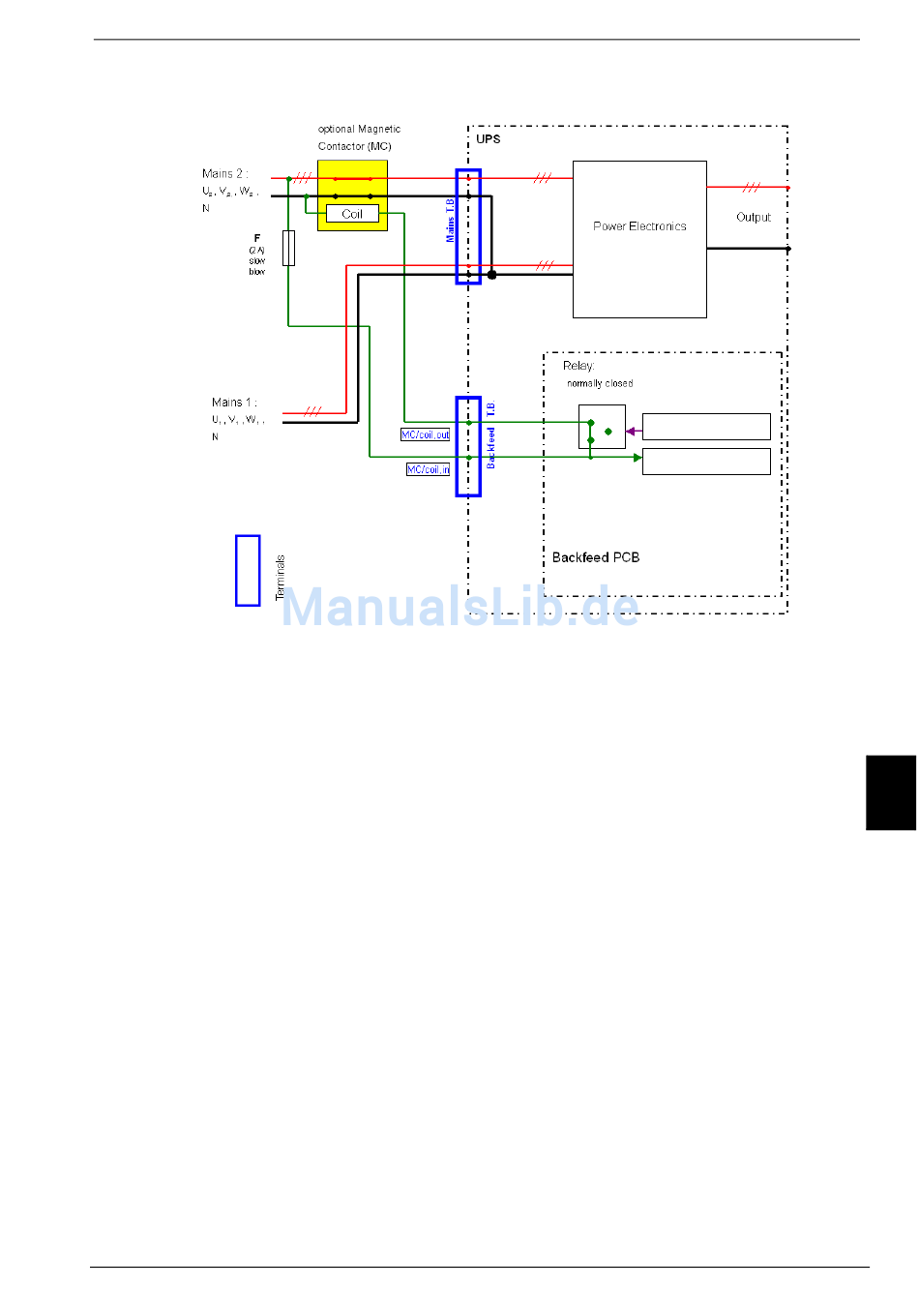

Rysunek 11 -Moduł 70-NET wraz z zewnętrznym urządzeniem izolującym (w bieżącym przypadku,
zastosowano stycznik magnetyczny)
Działanie
W przypadku, gdy tyrystor jest zwarty (zwarcie), a moduł UPS dział w trybie podwójnej
konwersji (on-line), mają miejsce następujące działania:
PL
• otwiera się przekaźnik napięcia zwrotnego, a następnie
• na wyświetlaczu LCD pojawia się komunikat 48: „ochrona przed napięciem zwrotnym
aktywna".
W zależności od obciążenia oraz parametrów napięcia, możliwe jest uaktywnienie
następujących alarmów:
- komunikat 48 – „ochrona przed napięciem zwrotnym aktywna"
- komunikat 44
- komunikat 39
Kontrolki stanu
Tryb napięcia zwrotnego monitorowany jest w tylnej części, gdzie kontrolki sygnalizują
następujące stany:
- zielony: ochrona przed napięciem zwrotnym nieaktywna
- czerwony: ochrona przed napięciem zwrotnym aktywna (lokalizacja kontrolek: patrz
rysunek 7 na stronie GB-14)
Zasilanie standardowe
W celu wyzerowania logiki zabezpieczenia przed napięciem zwrotnym, należy wyłączyć
moduł UPS na kilka sekund.
