CHLORIDE 70-NET 10-40 KVA
6.3. БЛОК-СХЕМА
(см Рис. 17 на стр. 366).
Компоненты
ИБП состоит из следующих узлов
• преобразователь, состоящий из выпрямителя, фильтра, усилителя и инвертора
со встроенным устройством зарядки аккумулятора
• фильтр для
напряжения
• электронный байпас
• резервное сетевое питание
• сервисный байпас для отсоединения силового модуля во время обслуживания,
без опасности прервать запитывание нагрузки
• Фильтр электромагнитных помех
Электронный Байпас
Сеть
Электромагнитные
помехи фильтр
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
ОБЫЧНЫЕ И БЕЗОПАСНЫЕ УСЛОВИЯ РАБОТЫ
формирования трехфазного
Выпрямитель

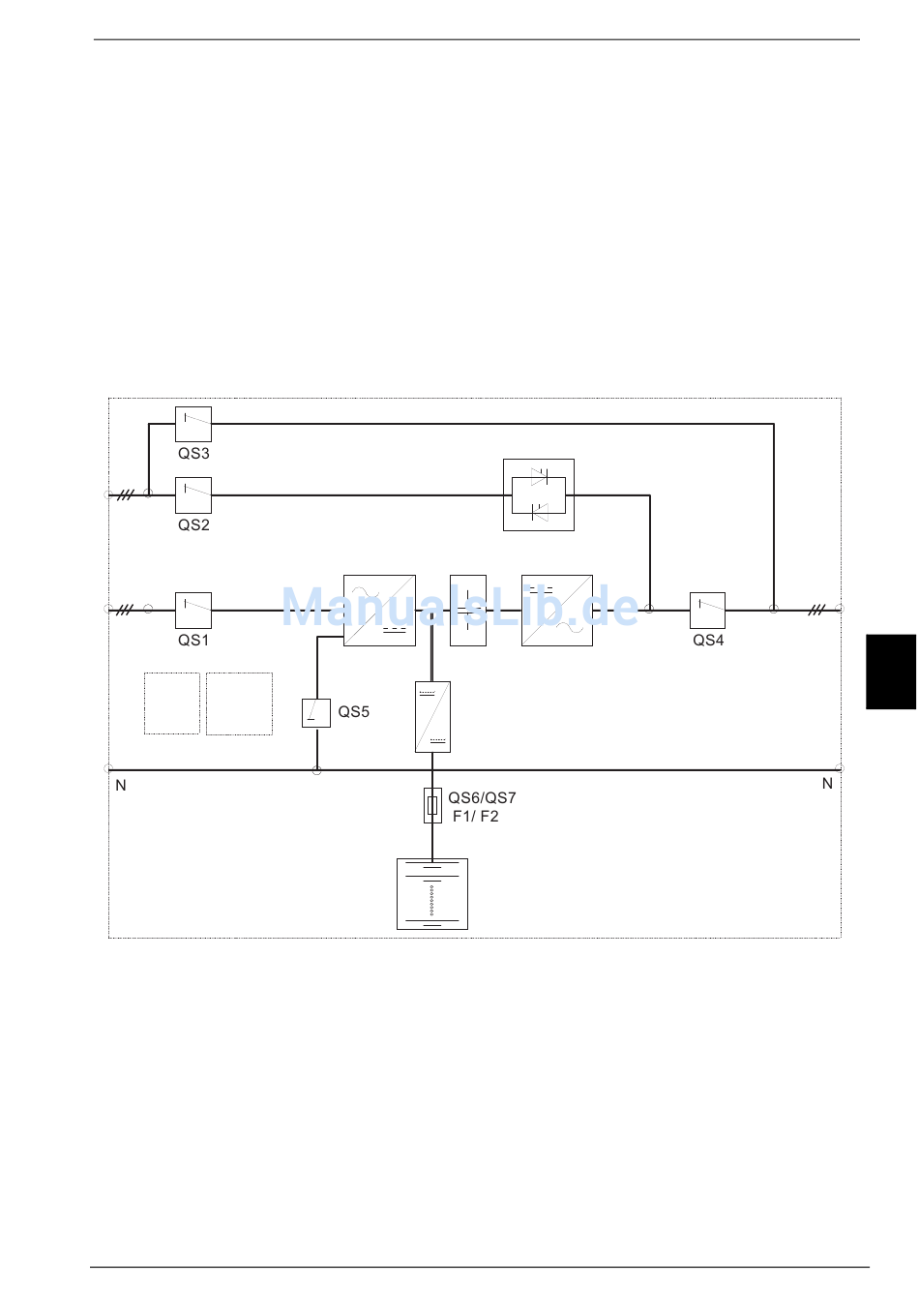

Рисунок 1 - Общее описание ИБП
синусоидального
Сервисный Байпас
Электронный
выключатель
аккумулятора
Аккумул
выходного
К Нагрузки
RU
Стр. 365
