CHLORIDE 70-NET 10 - 40KVA
4.5. DİŞ ELEKTRIK BAĞLANTİLARİ
Dış elektrik bağlantılarına erişimi sağlamak için, UPS ünitesinin arka panelinin kaldırılması
gerekir. Kabloların bağlantısını gerçekleştirmeden önce bunları pozisyonlarında sabit
tutacak kablo kıskaçlarından geçirilmeleri (bak Res. 8) ve sıkıştırılmaları gerekir. İlk
bağlanacak kablo toprak (PE) kablosudur. Kabloları, sonraki sayfalardaki bağlantı
terminalleri gösterilmelerine uygun olarak bağlayınız. Aksesuarlar kitinde 30 ve 40 KVA
birim için, giriş/çıkış kablolarının bağlanmasında kullanılmak üzere mekanik bir parça
mevcutdur. Bu mekanik parça, kabloların ağır olması veya çaprak şekilde bağlanması
halinde, üst kısmına monte edilir.
Panelleri kaldırmadan önce UPS ünitesinin izole edilmiş olduğundan emin olun.
UPS unitesine bağlanacak olan terminal ve yükleme kondüktörleri , üç fazlı sağ yönde olmalıdır
Not
Kurma işlemi tamamlandıktan sonra dikey sürgülü ayaklar UPS ünitesini yerine sabitlemek için
kullanılmalı ve tekerlekler zorlanmaksızın serbest bırakılmalıdır.

4.6. TERMINALLER

UPS arkasındaki terminal blokları aşağıdaki bileşiklerden oluşur:
• güç bağlantıları ve dış batarya için terminaller
• batarya komütatörü (sadece batarya entegre edilmiş ise)
• nötr komütatörü (N) (servis amaçlı)
• ısı detektörü terminalleri (sadece entegre batarya yok ise)
.
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
Kablo girişi

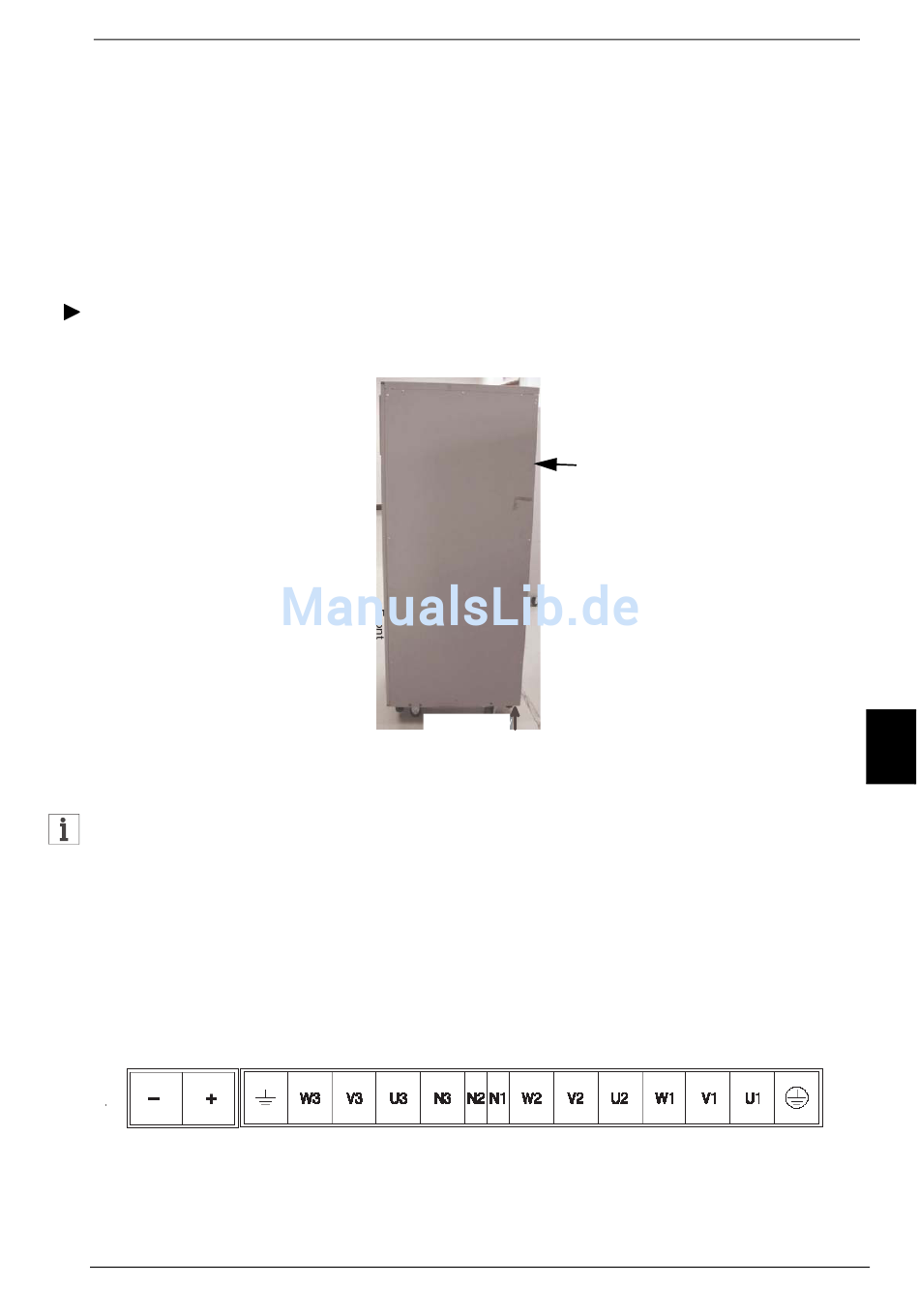

Resim 8 - Kablo girişi
Resim 9 - Terminal blok
Arka panel
KURMA
TR
Sayfa 409
