ОБЫЧНЫЕ И БЕЗОПАСНЫЕ УСЛОВИЯ РАБОТЫ CHLORIDE 70-NET 10 - 40KVA
6.4. РЕМОНТНЫЙ БАЙПАС (БАЙПАС ОБСЛУЖИВАНИџ)
Он необходим для ремонтных работ, а также для наладки, ввода в эксплуатацию и
вывода из нее. Когда выбран этот режим, нагрузки продолжают запитываться без
прерывания независимо от выполняемых переключений. Для работы с ремонтным
байпасом выключатели питания с QS1 по QS4 должны быть ОТКЛЮЧЕНЫ. Эти
выключатели расположены на передней стороне ИБП. После демонтажа передней
панели можно увидеть расположение выключателей, как показано на следующих
рисунках:
Байпас
Байпас
Байпас
10/15/20 kVA 30 kVA 40 kVA
СПЕРЕДИ СПЕРЕДИ СПЕРЕДИ

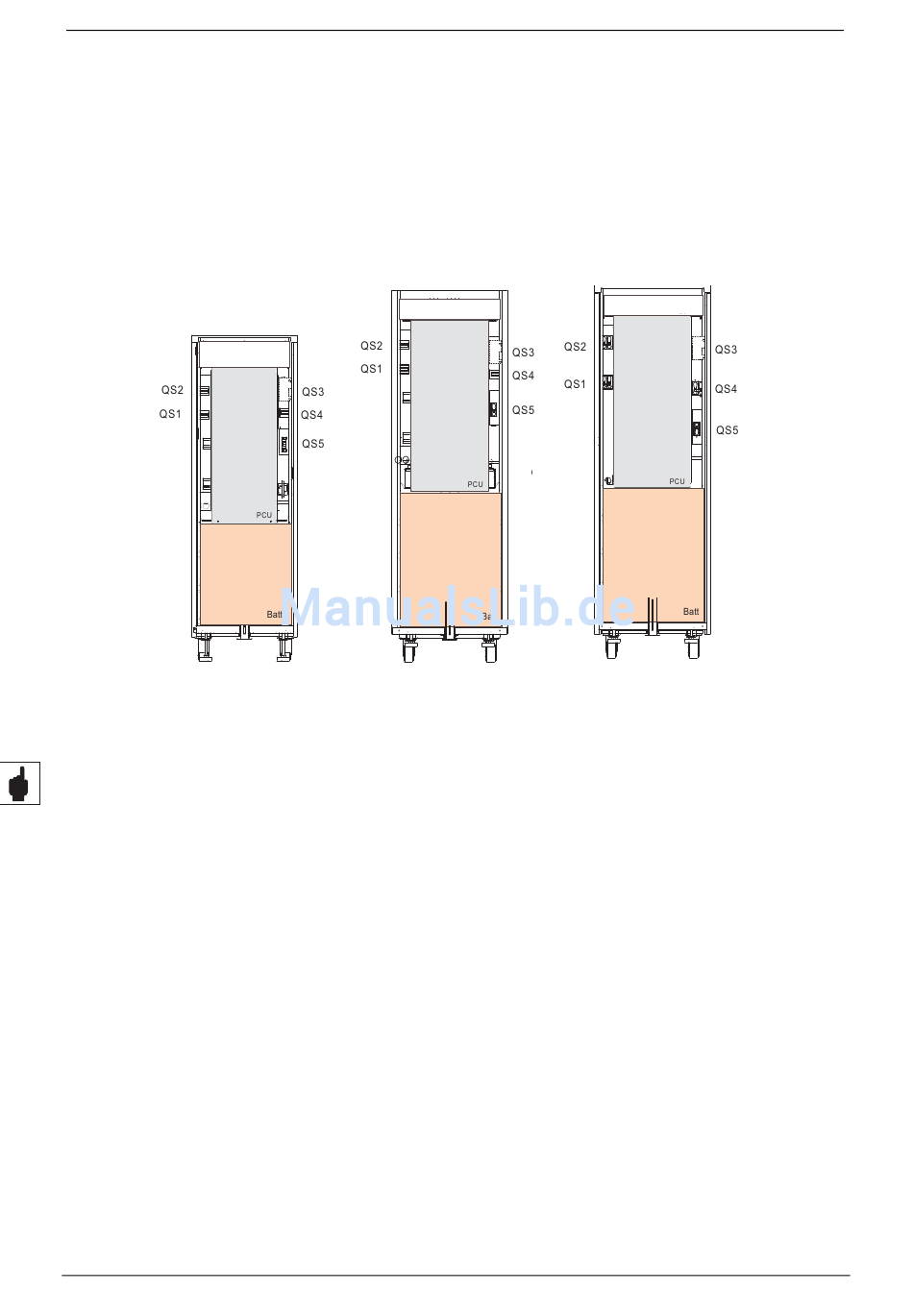

Рисунок 17 - Размещение выключателей
Предупреждение
При параллельной работе аппаратов ИБП функция переключения нагрузки встроенного
байпаса обслуживания должна быть выполнена внешним переключающим устройством
(см. "ПараллельнаЯ работа" на стр. 381).
Стр. 366 Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
